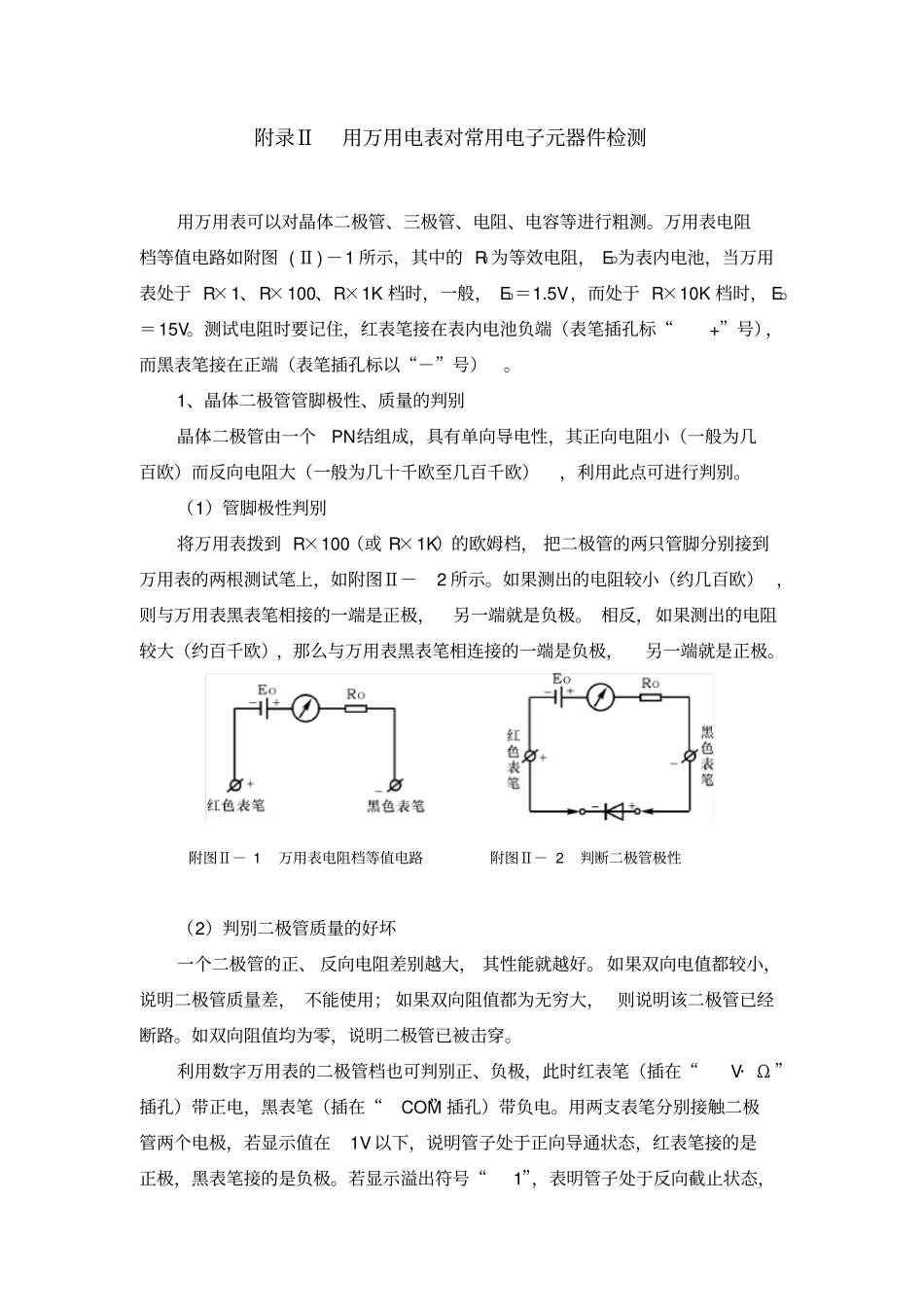

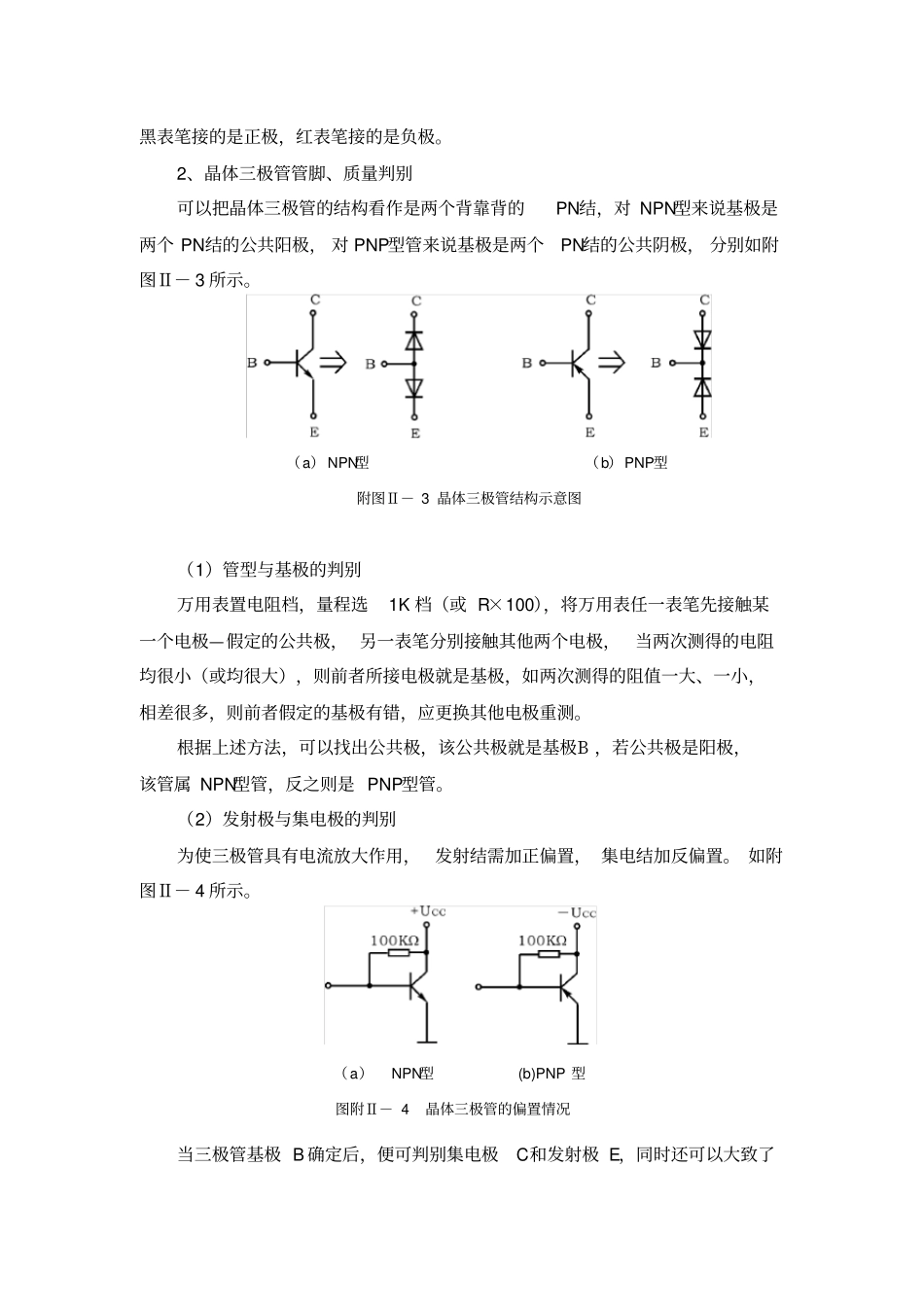

附录Ⅱ用万用电表对常用电子元器件检测用万用表可以对晶体二极管、三极管、电阻、电容等进行粗测。万用表电阻档等值电路如附图 ( Ⅱ) －1 所示，其中的 R0 为等效电阻， EO为表内电池，当万用表处于 R×1、R×100、R×1K 档时，一般， E0＝1.5V，而处于 R×10K 档时， EO＝15V。测试电阻时要记住，红表笔接在表内电池负端（表笔插孔标“+”号），而黑表笔接在正端（表笔插孔标以“－”号）。1、晶体二极管管脚极性、质量的判别晶体二极管由一个PN结组成，具有单向导电性，其正向电阻小（一般为几百欧）而反向电阻大（一般为几十千欧至几百千欧），利用此点可进行判别。（1）管脚极性判别将万用表拨到 R×100（或 R×1K）的欧姆档， 把二极管的两只管脚分别接到万用表的两根测试笔上，如附图Ⅱ－2 所示。如果测出的电阻较小（约几百欧） ，则与万用表黑表笔相接的一端是正极，另一端就是负极。 相反，如果测出的电阻较大（约百千欧），那么与万用表黑表笔相连接的一端是负极，另一端就是正极。附图Ⅱ－ 1 万用表电阻档等值电路附图Ⅱ－ 2 判断二极管极性（2）判别二极管质量的好坏一个二极管的正、 反向电阻差别越大， 其性能就越好。 如果双向电值都较小，说明二极管质量差， 不能使用； 如果双向阻值都为无穷大， 则说明该二极管已经断路。如双向阻值均为零，说明二极管已被击穿。利用数字万用表的二极管档也可判别正、负极，此时红表笔（插在“V· Ω ”插孔）带正电，黑表笔（插在“COM”插孔）带负电。用两支表笔分别接触二极管两个电极，若显示值在1V 以下，说明管子处于正向导通状态，红表笔接的是正极，黑表笔接的是负极。若显示溢出符号“1”，表明管子处于反向截止状态，黑表笔接的是正极，红表笔接的是负极。2、晶体三极管管脚、质量判别可以把晶体三极管的结构看作是两个背靠背的PN结，对 NPN型来说基极是两个 PN结的公共阳极， 对 PNP型管来说基极是两个PN结的公共阴极， 分别如附图Ⅱ－ 3 所示。（a） NPN型（b）PNP型附图Ⅱ－ 3 晶体三极管结构示意图（1）管型与基极的判别万用表置电阻档，量程选1K 档（或 R×100），将万用表任一表笔先接触某一个电极—假定的公共极， 另一表笔分别接触其他两个电极，当两次测得的电阻均很小（或均很大），则前者所接电极就是基极，如两次测得的阻值一大、一小，相差很多，则前者假定的基极有错，应更换其他电极重测。根据上述方法，可以找出公共极...
