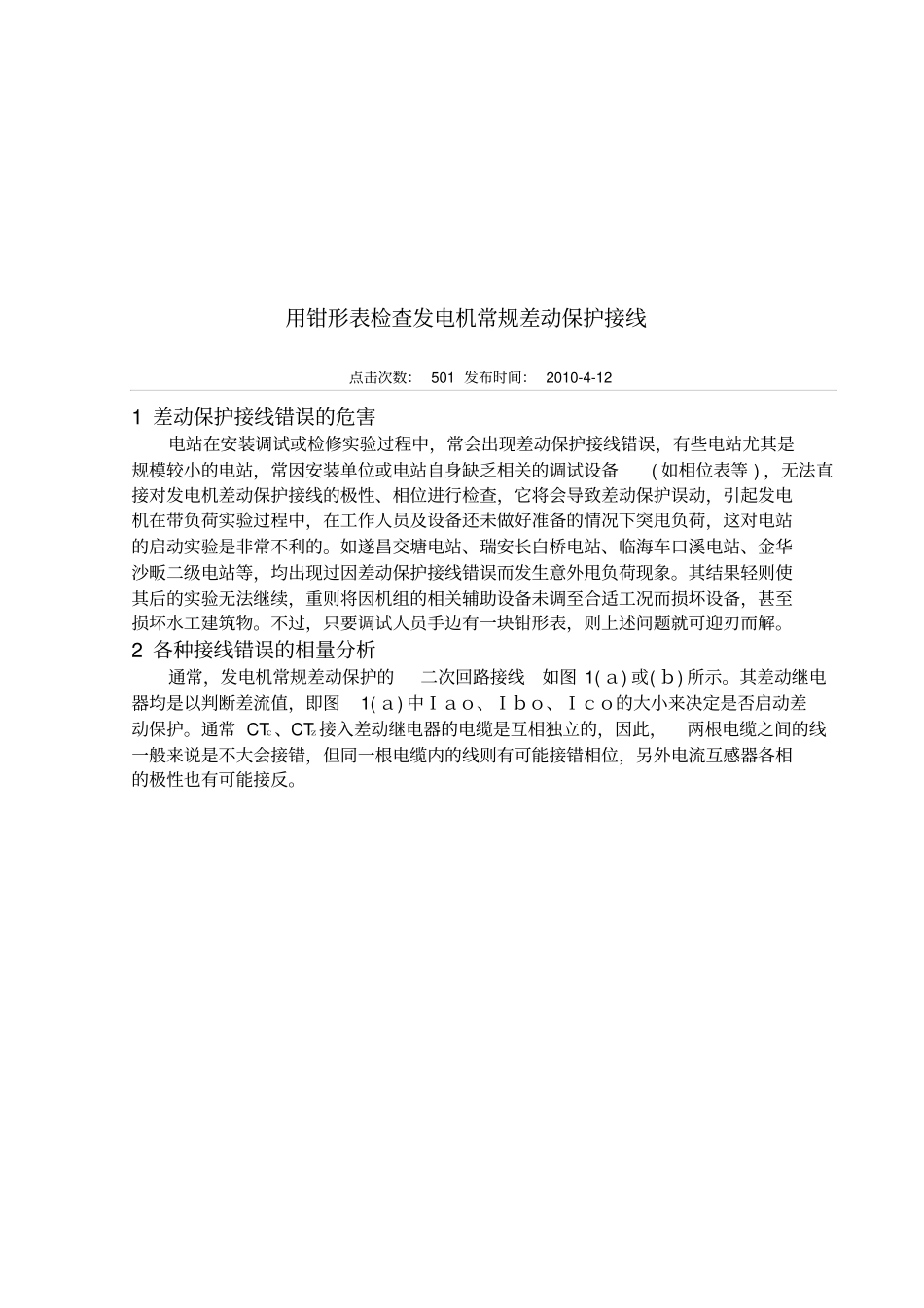

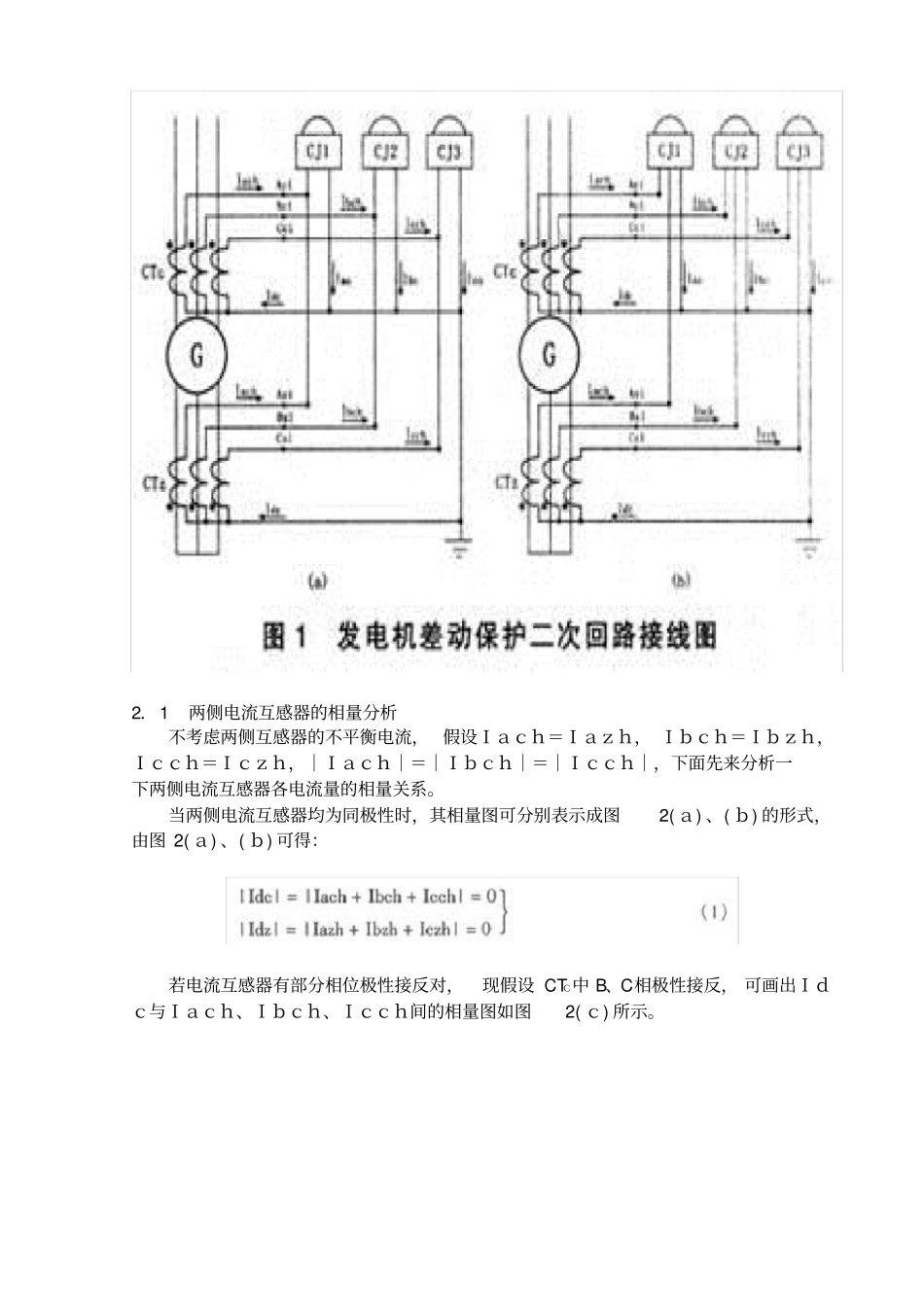

用钳形表检查发电机常规差动保护接线点击次数： 501 发布时间： 2010-4-12 1 差动保护接线错误的危害电站在安装调试或检修实验过程中，常会出现差动保护接线错误，有些电站尤其是规模较小的电站，常因安装单位或电站自身缺乏相关的调试设备( 如相位表等 ) ，无法直接对发电机差动保护接线的极性、相位进行检查，它将会导致差动保护误动，引起发电机在带负荷实验过程中，在工作人员及设备还未做好准备的情况下突甩负荷，这对电站的启动实验是非常不利的。如遂昌交塘电站、瑞安长白桥电站、临海车口溪电站、金华沙畈二级电站等，均出现过因差动保护接线错误而发生意外甩负荷现象。其结果轻则使其后的实验无法继续，重则将因机组的相关辅助设备未调至合适工况而损坏设备，甚至损坏水工建筑物。不过，只要调试人员手边有一块钳形表，则上述问题就可迎刃而解。2 各种接线错误的相量分析通常，发电机常规差动保护的二次回路接线如图 1( ａ) 或( ｂ) 所示。其差动继电器均是以判断差流值，即图1( ａ) 中Ｉａｏ、Ｉｂｏ、Ｉｃｏ的大小来决定是否启动差动保护。通常 CTｃ、CTｚ接入差动继电器的电缆是互相独立的，因此，两根电缆之间的线一般来说是不大会接错，但同一根电缆内的线则有可能接错相位，另外电流互感器各相的极性也有可能接反。2．1 两侧电流互感器的相量分析不考虑两侧互感器的不平衡电流， 假设Ｉａｃｈ＝Ｉａｚｈ， Ｉｂｃｈ＝Ｉｂｚｈ，Ｉｃｃｈ＝Ｉｃｚｈ，｜Ｉａｃｈ｜＝｜Ｉｂｃｈ｜＝｜Ｉｃｃｈ｜，下面先来分析一下两侧电流互感器各电流量的相量关系。当两侧电流互感器均为同极性时，其相量图可分别表示成图2( ａ) 、( ｂ) 的形式，由图 2( ａ) 、( ｂ) 可得：若电流互感器有部分相位极性接反对，现假设 CTＣ中 B、C相极性接反， 可画出Ｉｄｃ与Ｉａｃｈ、Ｉｂｃｈ、Ｉｃｃｈ间的相量图如图2( ｃ) 所示。由图 2( ｃ) 可求得即流经电流互感器CTＣ中性点的电流值｜Ｉｄｃ｜为其各相电流值的两倍，且同极性两相的和电流值等于其相电流值，非同极性两相的和电流值为其相电流值的 3倍。同理可推得，若只有一相极性接反，上述关系仍然成立。根据上述分析， 可以先用钳形表 测量接入差动继电器的两组电流互感器各相电流值｜Ｉａｃｈ｜、｜Ｉｂｃｈ｜、｜Ｉｃｃｈ｜、｜Ｉａｚｈ｜、｜Ｉｂｚｈ｜、｜Ｉｃｚｈ｜及中性点电流值｜Ｉｄｃ｜、｜Ｉｄｚ｜，判断两侧电流互感器三相是否同极性，若非同极性，...
