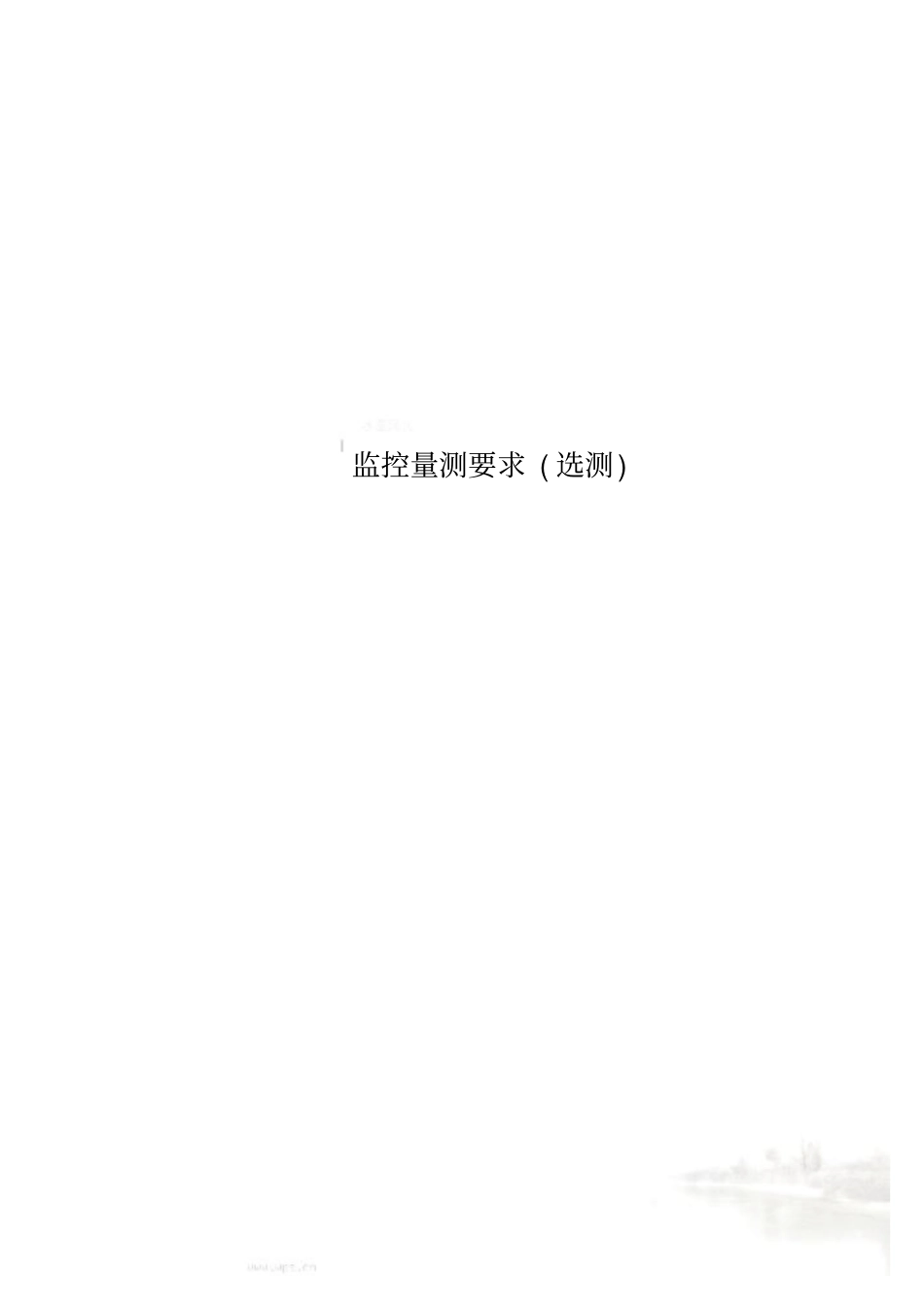

监控量测要求选测

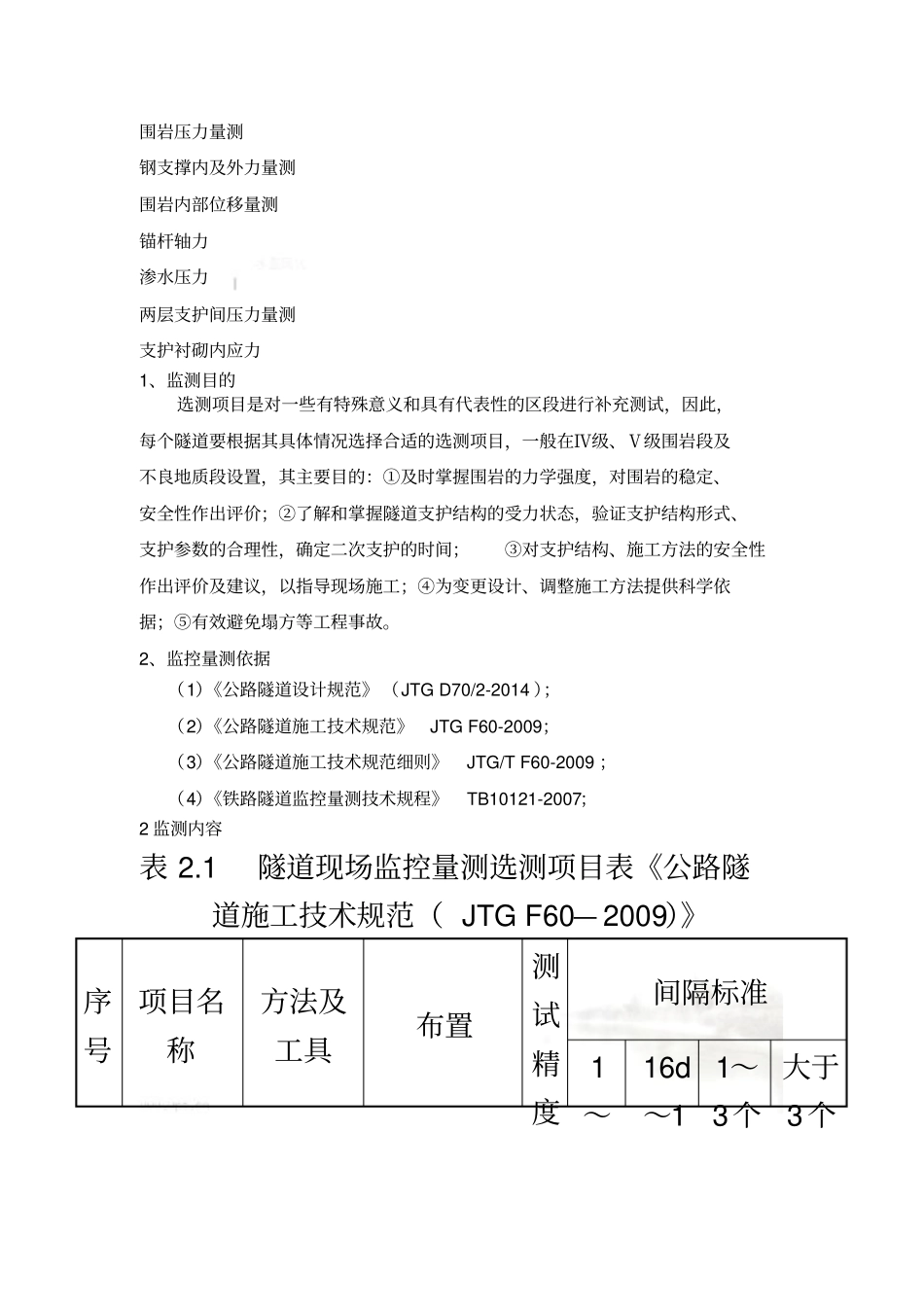

监控量测要求 ( 选测) 围岩压力量测钢支撑内及外力量测围岩内部位移量测锚杆轴力渗水压力两层支护间压力量测支护衬砌内应力1、监测目的选测项目是对一些有特殊意义和具有代表性的区段进行补充测试，因此，每个隧道要根据其具体情况选择合适的选测项目，一般在Ⅳ级、Ⅴ级围岩段及不良地质段设置，其主要目的：①及时掌握围岩的力学强度，对围岩的稳定、安全性作出评价；②了解和掌握隧道支护结构的受力状态，验证支护结构形式、支护参数的合理性，确定二次支护的时间；③对支护结构、施工方法的安全性作出评价及建议，以指导现场施工；④为变更设计、调整施工方法提供科学依据；⑤有效避免塌方等工程事故。2、监控量测依据（1）《公路隧道设计规范》 （JTG D70/2-2014 ）；（2）《公路隧道施工技术规范》JTG F60-2009；（3）《公路隧道施工技术规范细则》JTG/T F60-2009 ；（4）《铁路隧道监控量测技术规程》TB10121-2007；2 监测内容表 2.1 隧道现场监控量测选测项目表《公路隧道施工技术规范（ JTG F60— 2009）》序号项目名称方法及工具布置测试精度间隔标准1～16d～11～3个大于3个序号项目名称方法及工具布置测试精度间隔标准1～16d～11～3个大于3个1 钢架内力及外力支柱压力计或其他测每代表性地段 1~2个断面，每断面0.1 Mp1~2次1 次/2d 1～2次/ 周1～3次/月2 围岩体内位移（洞内洞内钻孔中安设各类每代表性地段 1~2个断面，每断面0.1mm 1~2次1 次/2d 1～2次/ 周1～3次/月3 围岩压力各种类型岩土压力盒每代表性地段 1~2个断面，每断面0.01 Mp1~2次1 次/2d 1～2次/ 周1～3次/月4 两层支护间压力各种类型岩土压力盒每代表性地段 1~2个断面，每断面0.01 Mp1~2次1 次/2d 1～2次/ 周1～3次/月5 锚杆轴力钢筋计、锚杆测力计每代表性地段 1~2个断面，每断面0.01 Mp1~2次1 次/2d 1～2次/ 周1～3次/月6 支护、衬砌内应力各类混凝土内应变计每代表性地段一个断面，每断面0.01 Mp1～21 次/2天1～2次/ 周1～3次/月7 渗水压力、水流量渗压计、流量计- 0.01 Mp- 3、测点布置及量测方法3.1 围岩压力量测①测点布设：压力盒布设在围岩与初衬之间，即测得围岩压力（见图1）。应把测点布设在具有代表性的断面的关键部位上，如拱顶、拱腰、拱脚等，并对各测点逐一进行编号。埋设压力盒时，要使压力盒的受压面向着围岩。在隧道壁面，当所测围岩施加给喷混凝土层的径向压力时，先用水泥砂浆或石膏把压力盒固...
