数字电子技术课程设计报告VIP专享

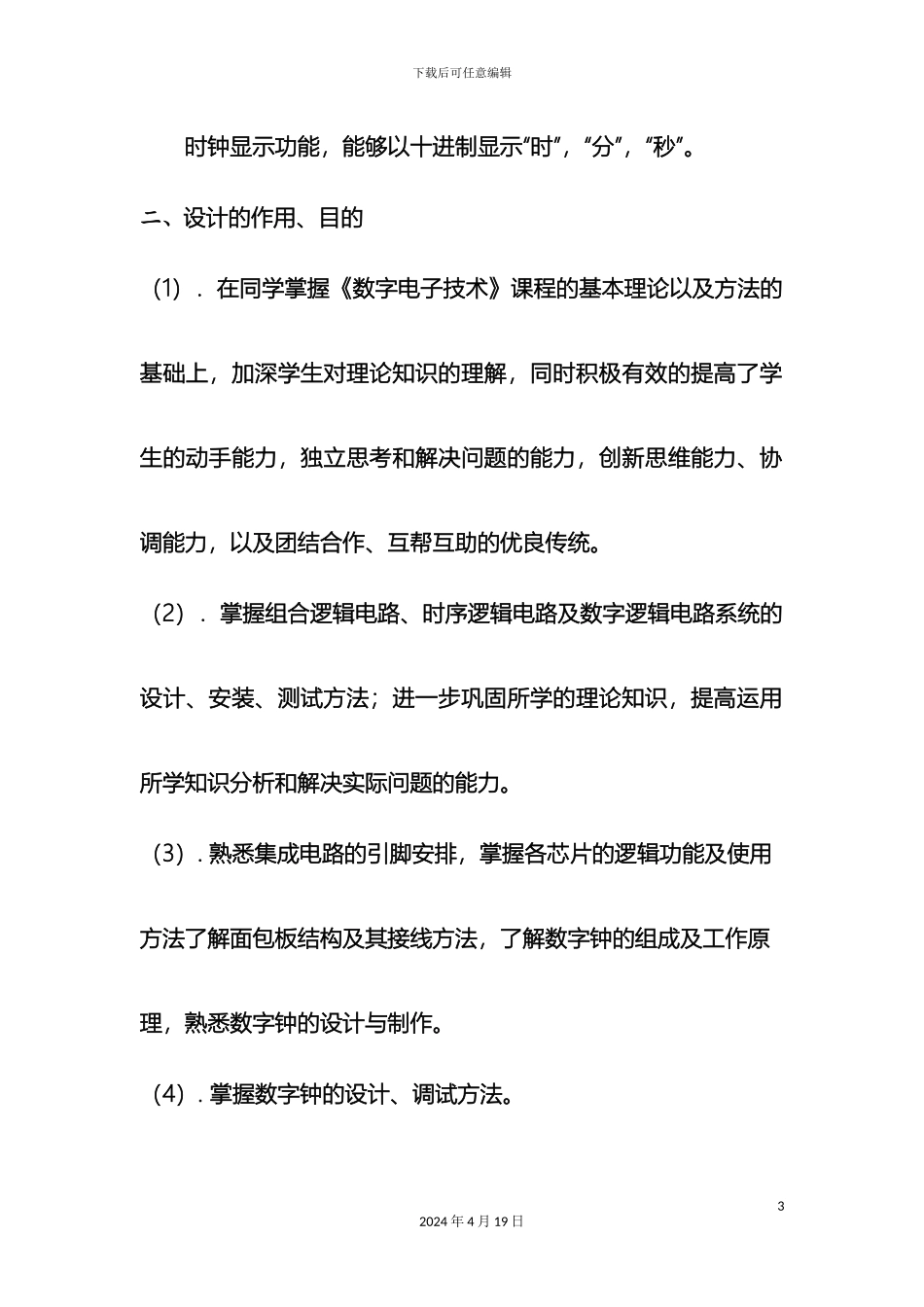

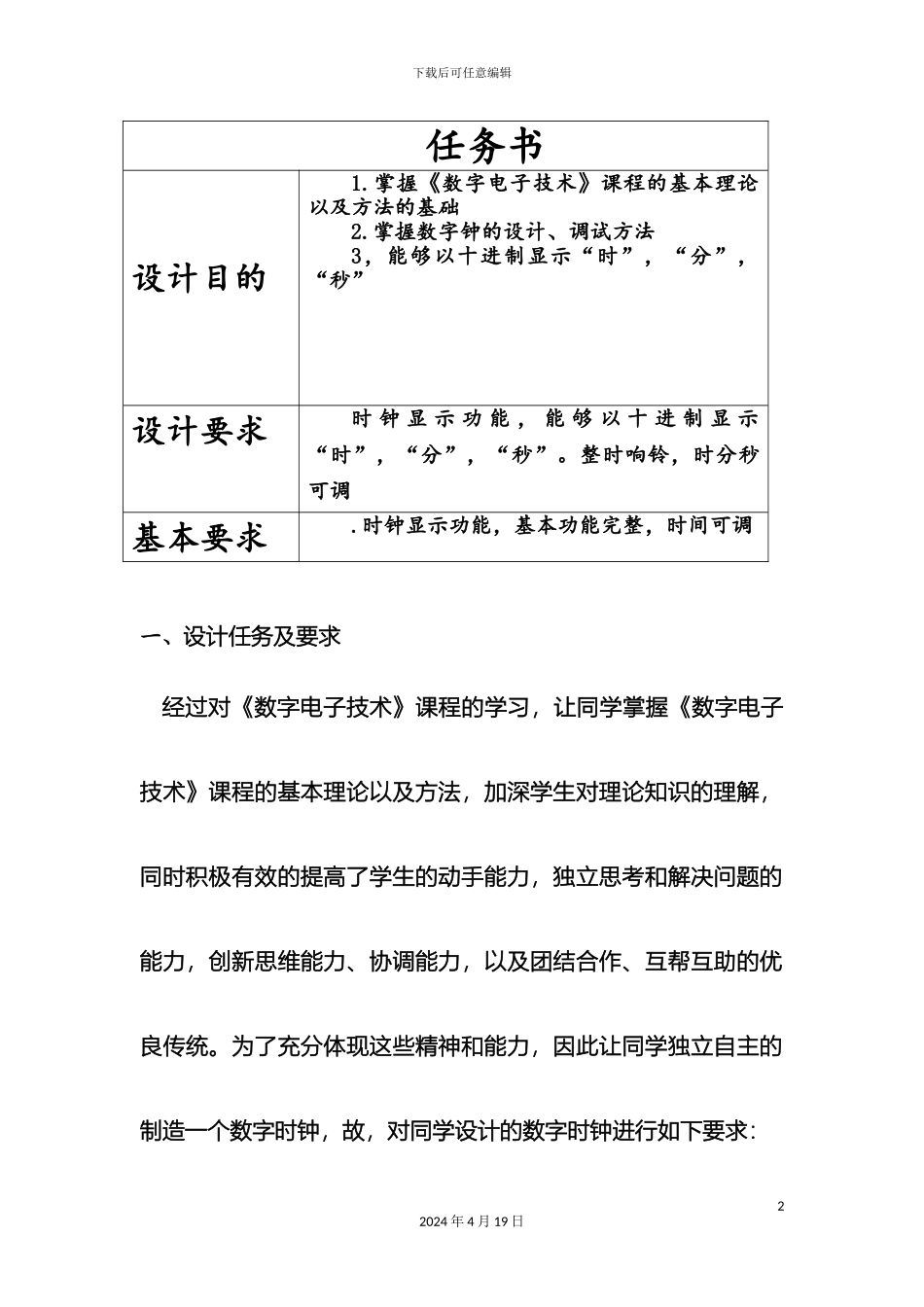

下载后可任意编辑数字电子技术课程设计报告12024 年 4 月 19 日下载后可任意编辑任务书设计目的1.掌握《数字电子技术》课程的基本理论以及方法的基础2.掌握数字钟的设计、调试方法3，能够以十进制显示“时”，“分”，“秒”设计要求时 钟 显 示 功 能 ， 能 够 以 十 进 制 显 示“时”，“分”，“秒”。整时响铃，时分秒可调基本要求.时钟显示功能，基本功能完整，时间可调一、设计任务及要求 经过对《数字电子技术》课程的学习，让同学掌握《数字电子技术》课程的基本理论以及方法，加深学生对理论知识的理解，同时积极有效的提高了学生的动手能力，独立思考和解决问题的能力，创新思维能力、协调能力，以及团结合作、互帮互助的优良传统。为了充分体现这些精神和能力，因此让同学独立自主的制造一个数字时钟，故，对同学设计的数字时钟进行如下要求：22024 年 4 月 19 日下载后可任意编辑时钟显示功能，能够以十进制显示“时”，“分”，“秒”。二、设计的作用、目的（1）．在同学掌握《数字电子技术》课程的基本理论以及方法的基础上，加深学生对理论知识的理解，同时积极有效的提高了学生的动手能力，独立思考和解决问题的能力，创新思维能力、协调能力，以及团结合作、互帮互助的优良传统。 （2）．掌握组合逻辑电路、时序逻辑电路及数字逻辑电路系统的设计、安装、测试方法；进一步巩固所学的理论知识，提高运用所学知识分析和解决实际问题的能力。（3）. 熟悉集成电路的引脚安排，掌握各芯片的逻辑功能及使用方法了解面包板结构及其接线方法，了解数字钟的组成及工作原理，熟悉数字钟的设计与制作。（4）. 掌握数字钟的设计、调试方法。32024 年 4 月 19 日下载后可任意编辑三、设计过程1. 方案设计与论证 数字钟的逻辑结构主要包括有六十进制计数器、二十四进制计数器（其中包括六十进制计数器和二十四进制计数器均由十进制计数器 74LS160 接成）、动态显示译码器、LED 数码管显示环节、555 定时器（能够提供一个比较精确的 1Hz 的时钟脉冲），时间设置环节能够提供时间的初始设置，动态显示译码器提供将 BCD 代码(即 8421 码)译成数码显示管所需要的驱动信号，使 LED 数码管用十进制数字显示出 BCD 代码所表示的数值。数字钟电路系统的组成框图：42024 年 4 月 19 日下载后可任意编辑(1)．555 定时器的设计555 定时器是一种多用途的数字 — 模拟混合集成电路，利用它能极...
