数字频率计课程设计模板

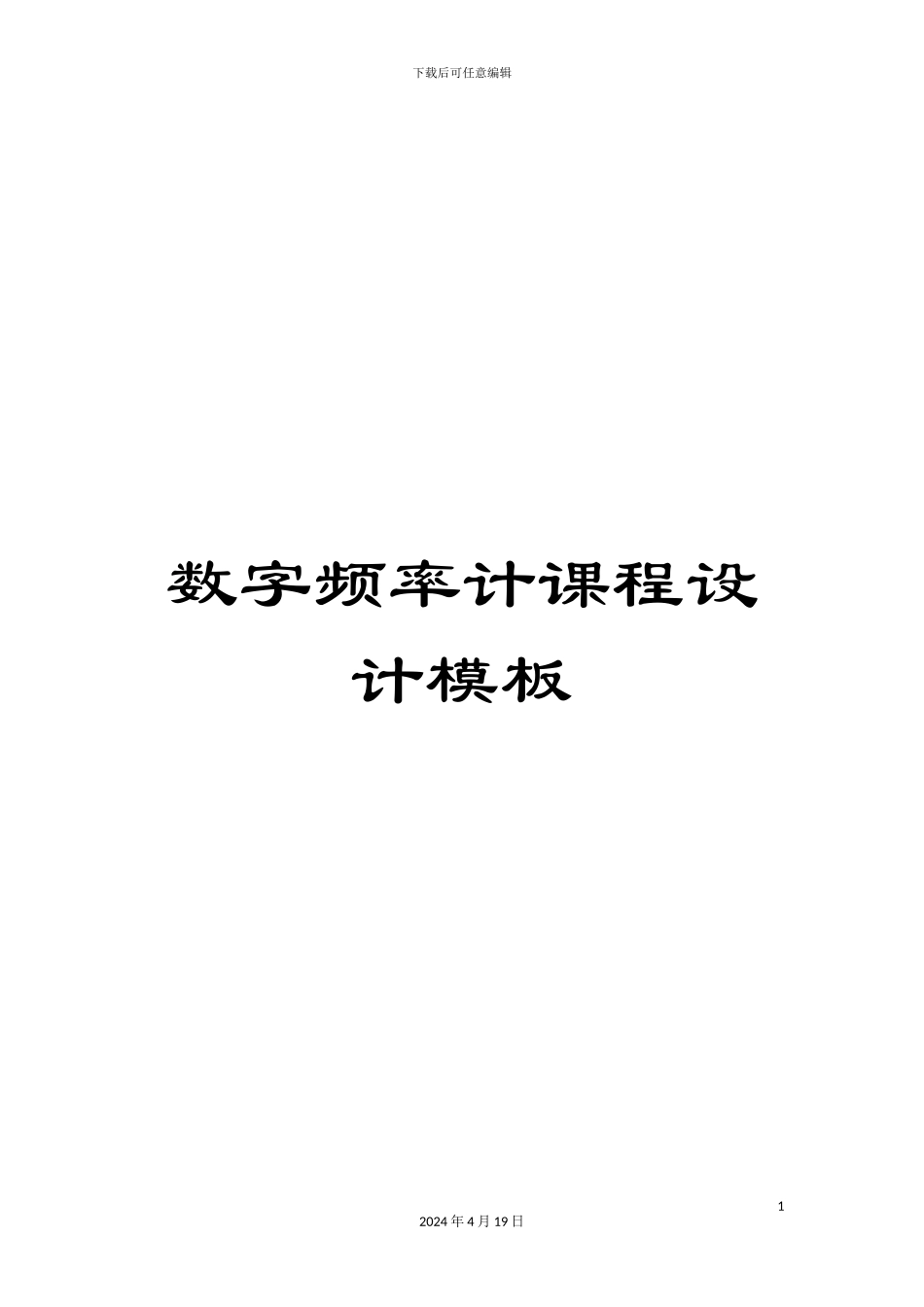

数字频率计课程设计模板_第1页
1/36

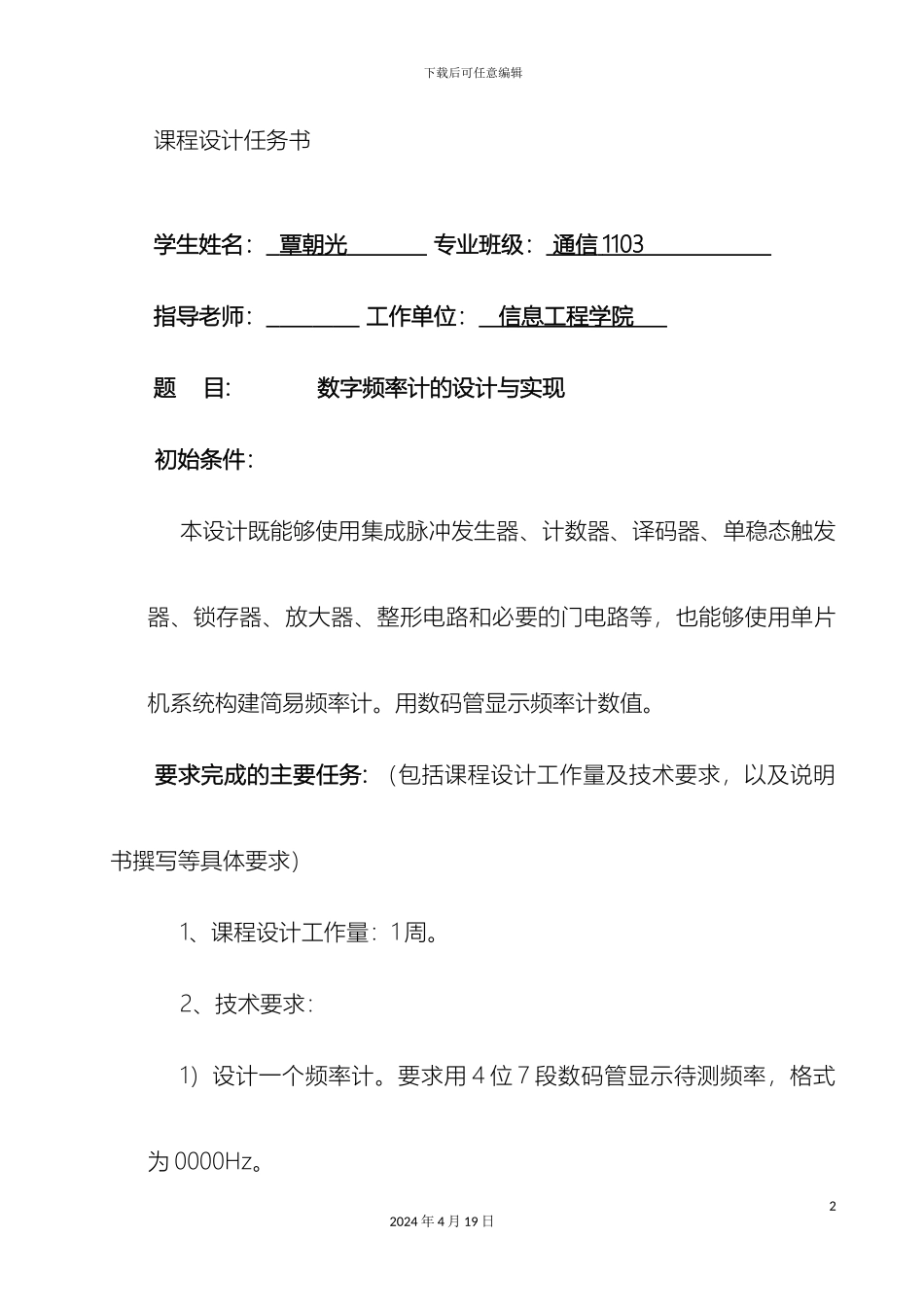

数字频率计课程设计模板_第2页
2/36
数字频率计课程设计模板_第3页
3/36
下载后可任意编辑数字频率计课程设计模板12024 年 4 月 19 日下载后可任意编辑课程设计任务书学生姓名: 覃朝光 专业班级: 通信 1103 指导老师: 工作单位: 信息工程学院 题 目: 数字频率计的设计与实现初始条件:本设计既能够使用集成脉冲发生器、计数器、译码器、单稳态触发器、锁存器、放大器、整形电路和必要的门电路等,也能够使用单片机系统构建简易频率计。用数码管显示频率计数值。要求完成的主要任务: (包括课程设计工作量及技术要求,以及说明书撰写等具体要求)1、课程设计工作量:1 周。2、技术要求:1)设计一个频率计。要求用 4 位 7 段数码管显示待测频率,格式为 0000Hz。22024 年 4 月 19 日下载后可任意编辑2)测量频率范围:10~9999Hz。3)测量信号类型:正弦波、方波和三角波。4)测量信号幅值:0.5~5V。5)设计的脉冲信号发生器,以此产生闸门信号,闸门信号宽度为1s。6)确定设计方案,按功能模块的划分选择元、器件和中小规模集成电路,设计分电路,画出总体电路原理图,阐述基本原理。3、查阅至少 5 篇参考文献。按《武汉理工大学课程设计工作法律规范》要求撰写设计报告书。全文用 A4 纸打印,图纸应符合绘图法律规范。时间安排:1、 5 月 17 日,布置课设具体实施计划与课程设计报告格式的要求说明。2、 年 6 月 18 日至 年 6 月 22 日,方案选择和电路设计。32024 年 4 月 19 日下载后可任意编辑3、 年 6 月 22 日至 年 7 月 1 日,电路调试和设计说明书撰写。4、 7 月 5 日,上交课程设计成果及报告,同时进行答辩。指导老师签名: 年 月 日系主任(或责任老师)签名: 年 月 日目录摘要................................................................................................................... 31 电路的设计思路与原理...............................................................................41.1 电路设计方案的选择..........................................................................41.1.1 方案一:利用单片机制作频率计.............................................41.1.2 方案二:利用锁存器与计数器制作频率计............................41.1.3 方案三:利用定时电路与计数器制作频率计........................51.1.4 方案确定.....................................................
