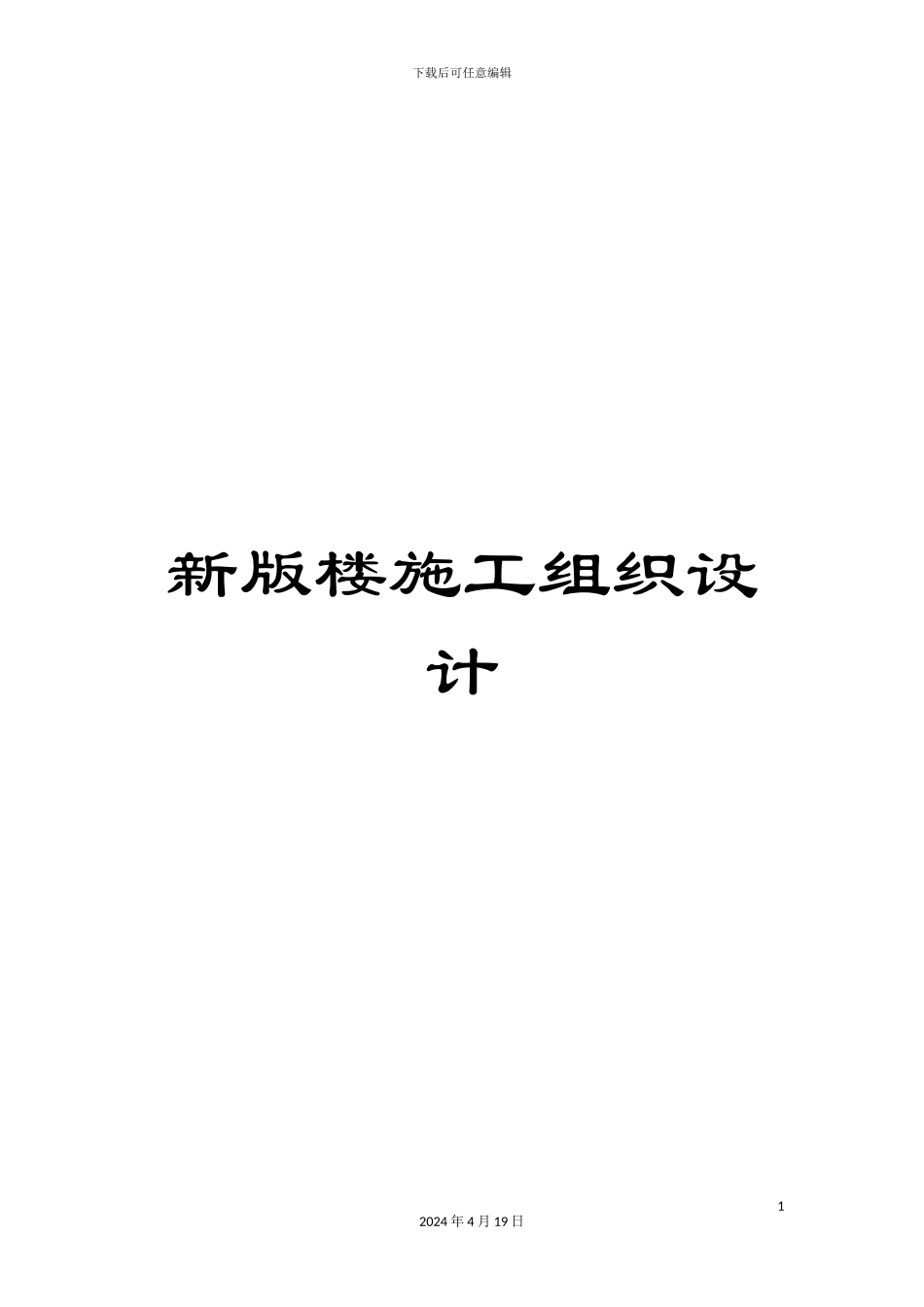

新版楼施工组织设计VIP专享

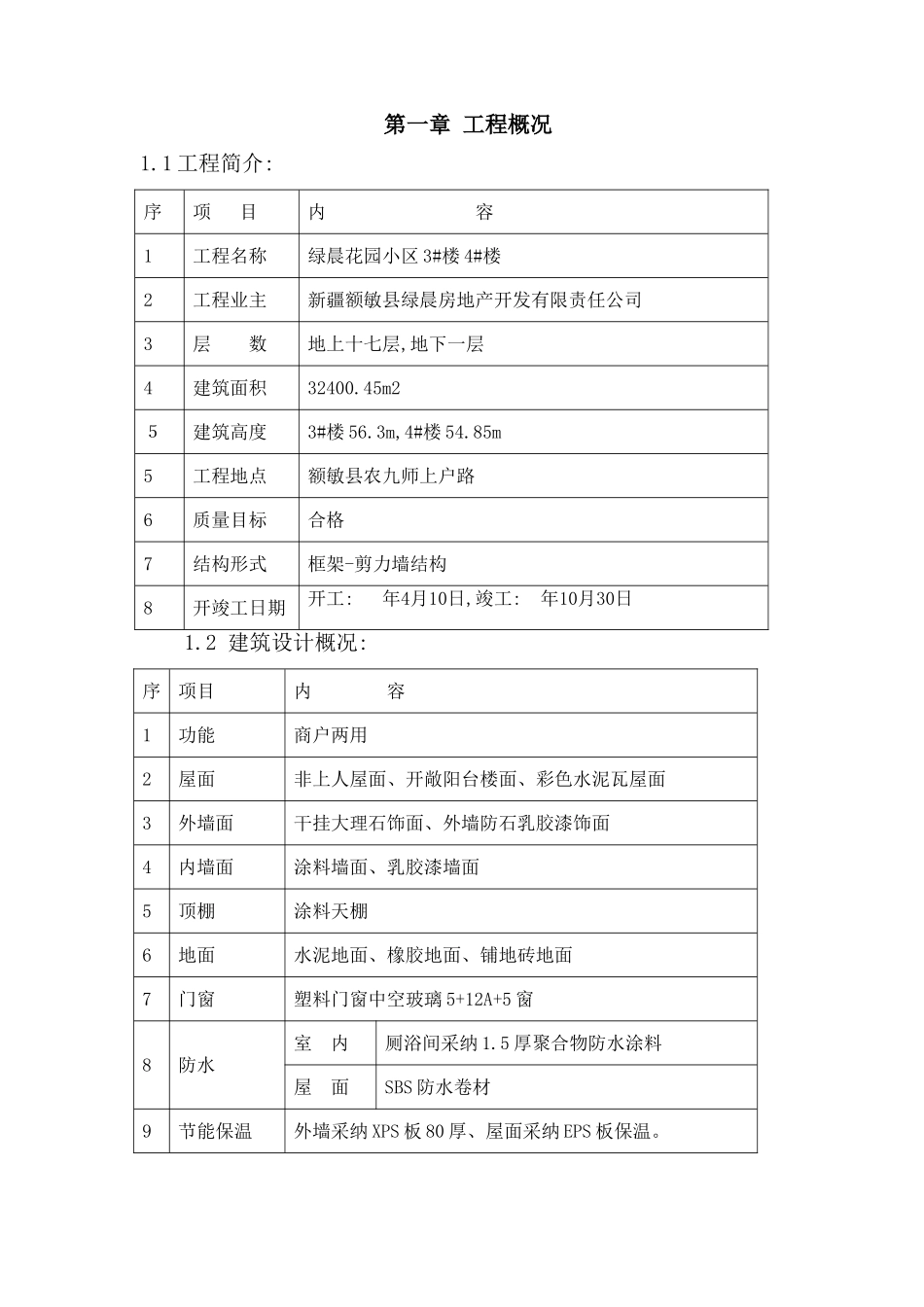

下载后可任意编辑新版楼施工组织设计12024 年 4 月 19 日第一章 工程概况1.1 工程简介:序项 目内 容1工程名称绿晨花园小区 3#楼 4#楼2工程业主新疆额敏县绿晨房地产开发有限责任公司3层 数地上十七层,地下一层4建筑面积32400.45m2５建筑高度3#楼 56.3m,4#楼 54.85m5工程地点额敏县农九师上户路6质量目标合格7结构形式框架-剪力墙结构8开竣工日期开工: 年4月10日,竣工: 年10月30日1.2 建筑设计概况:序项目内 容1功能商户两用2屋面非上人屋面、开敞阳台楼面、彩色水泥瓦屋面3外墙面干挂大理石饰面、外墙防石乳胶漆饰面4内墙面涂料墙面、乳胶漆墙面5顶棚涂料天棚6地面水泥地面、橡胶地面、铺地砖地面7门窗塑料门窗中空玻璃 5+12A+5 窗8防水室 内厕浴间采纳 1.5 厚聚合物防水涂料屋 面SBS 防水卷材9节能保温外墙采纳 XPS 板 80 厚、屋面采纳 EPS 板保温。下载后可任意编辑1.3 结构设计概况:持力层土质情况圆砾地基承载力标准值320kpa基础类型地基梁基础结构形式现浇框架－剪力墙结构混 凝 土 强度等级混 凝 土垫层地 基 梁基础楼 梯 、女儿墙梁、板、剪力墙、柱构造柱、经过梁、窗台压顶梁、栏板C10C35C30C30C20钢筋接头型 式轴心受拉及小偏心受拉杆件的拉杆的纵向受力钢筋不得采纳绑扎搭接头,当受拉钢筋的直径大于 28mm 及受压钢筋的直径大于 32mm时,不应采纳绑扎搭接接头。钢筋类别受力预埋件的钢筋应采纳 HPB235 级、HRB335 级或 HRB400 级钢筋,严禁采纳冷加工钢筋,吊环应采纳 HPB235 级钢筋制作、钢板和型钢采纳 Q235 等级 B 的碳素结构钢;Q345 等级 B(C、D、E)的低合金高强度结构钢。填充墙外墙材料200 厚陶粒块墙内 隔 墙 材料150 厚陶粒块墙1.4 采暖系统、给水、排水系统和消火栓、喷淋系统、防排烟系统设计概况系统名称系统介绍采 暖地板敷设采暖加热盘管全部采纳 D20,耐热聚乙烯(PE-RT)地面辐身,楼梯间散热器采纳 SHI-570给 水给水管采纳钢塑管,DN<80 螺纹连接,DN>80 卡箍连接。给水支管采纳PE-RT 饮用水管消火栓消火栓系统管材选用焊接钢管,焊接连接,采纳 SN65 型单栓及双栓,25米水龙带水枪喷嘴口径为 19mm,消火栓栓箱材质为铝合金框玻璃门排 水排水采纳 UPVC 复壁塑料排水消音管,出屋面管及埋地出户管采纳机制铸铁管,压力排水管道管材采纳热镀锌钢管,螺纹连接或沟槽式卡箍连接。自动喷淋系统用内外壁热镀锌钢管,丝接,管径大于 DN80 卡箍连接,喷头采纳 68...
