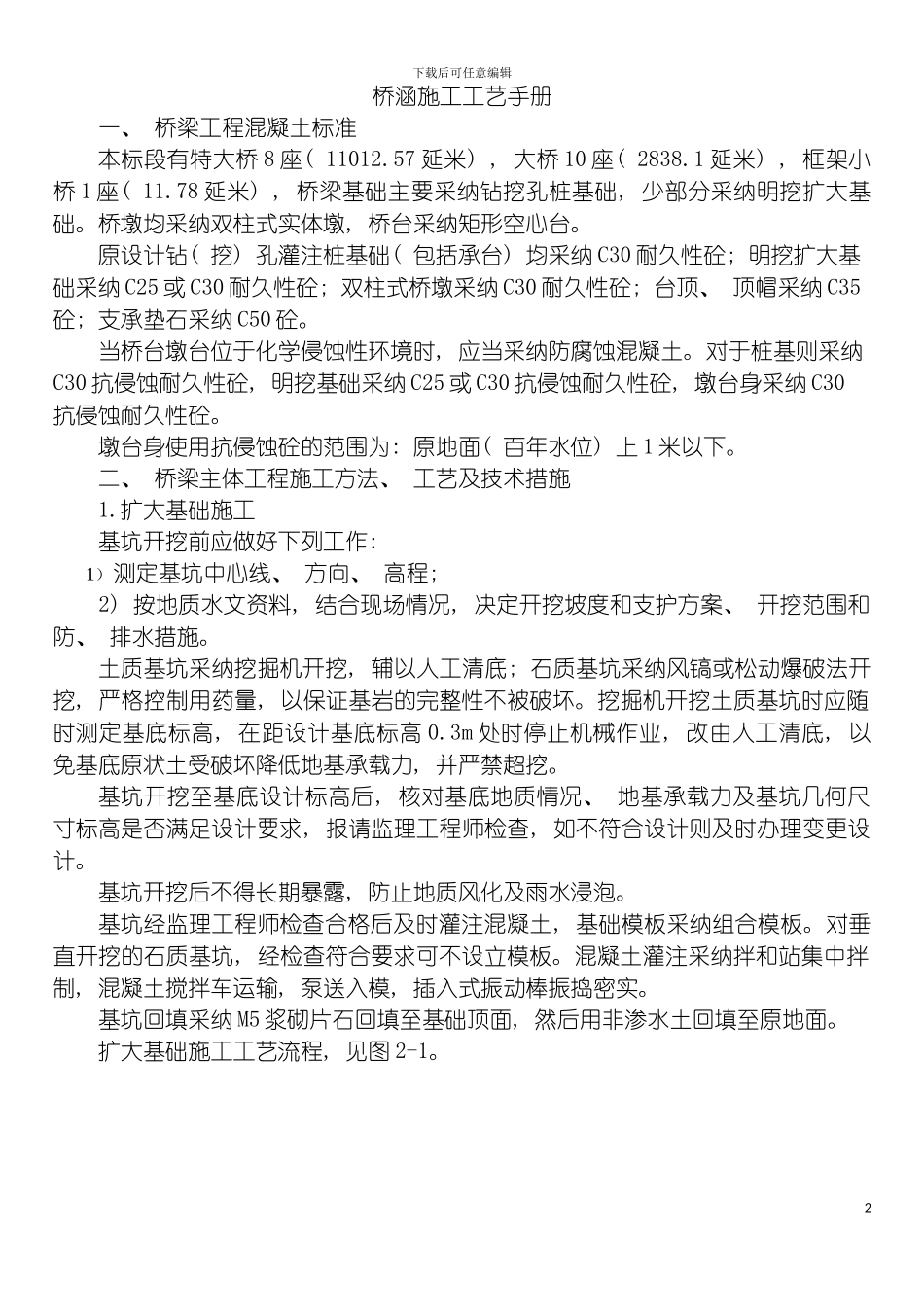

下载后可任意编辑施桥涵施工工艺手册1下载后可任意编辑桥涵施工工艺手册一、 桥梁工程混凝土标准本标段有特大桥 8 座( 11012.57 延米) , 大桥 10 座( 2838.1 延米) , 框架小桥 1 座( 11.78 延米) , 桥梁基础主要采纳钻挖孔桩基础, 少部分采纳明挖扩大基础。桥墩均采纳双柱式实体墩, 桥台采纳矩形空心台。原设计钻( 挖) 孔灌注桩基础( 包括承台) 均采纳 C30 耐久性砼; 明挖扩大基础采纳 C25 或 C30 耐久性砼; 双柱式桥墩采纳 C30 耐久性砼; 台顶、 顶帽采纳 C35砼; 支承垫石采纳 C50 砼。当桥台墩台位于化学侵蚀性环境时, 应当采纳防腐蚀混凝土。对于桩基则采纳C30 抗侵蚀耐久性砼, 明挖基础采纳 C25 或 C30 抗侵蚀耐久性砼, 墩台身采纳 C30抗侵蚀耐久性砼。墩台身使用抗侵蚀砼的范围为: 原地面( 百年水位) 上 1 米以下。二、 桥梁主体工程施工方法、 工艺及技术措施1.扩大基础施工基坑开挖前应做好下列工作: 1）测定基坑中心线、 方向、 高程; 2) 按地质水文资料, 结合现场情况, 决定开挖坡度和支护方案、 开挖范围和防、 排水措施。土质基坑采纳挖掘机开挖, 辅以人工清底; 石质基坑采纳风镐或松动爆破法开挖, 严格控制用药量, 以保证基岩的完整性不被破坏。挖掘机开挖土质基坑时应随时测定基底标高, 在距设计基底标高 0.3m 处时停止机械作业, 改由人工清底, 以免基底原状土受破坏降低地基承载力, 并严禁超挖。基坑开挖至基底设计标高后, 核对基底地质情况、 地基承载力及基坑几何尺寸标高是否满足设计要求, 报请监理工程师检查, 如不符合设计则及时办理变更设计。基坑开挖后不得长期暴露, 防止地质风化及雨水浸泡。基坑经监理工程师检查合格后及时灌注混凝土, 基础模板采纳组合模板。对垂直开挖的石质基坑, 经检查符合要求可不设立模板。混凝土灌注采纳拌和站集中拌制, 混凝土搅拌车运输, 泵送入模, 插入式振动棒振捣密实。基坑回填采纳 M5 浆砌片石回填至基础顶面, 然后用非渗水土回填至原地面。扩大基础施工工艺流程, 见图 2-1。 2下载后可任意编辑图 2-1 扩大基础施工工艺流程图2.挖孔桩基础施工( 1) 挖孔桩施工工艺流程, 见图 2-2。图 2-2 挖孔桩施工工艺流程图( 2) 施工准备 a．平整场地, 清除坡面危石浮土, 铲除松软的土层并夯实。3下载后可任意编辑b．施测墩台十字线, 定出桩孔准确位置, 设置护桩并记录检查校核。c．孔口四...
