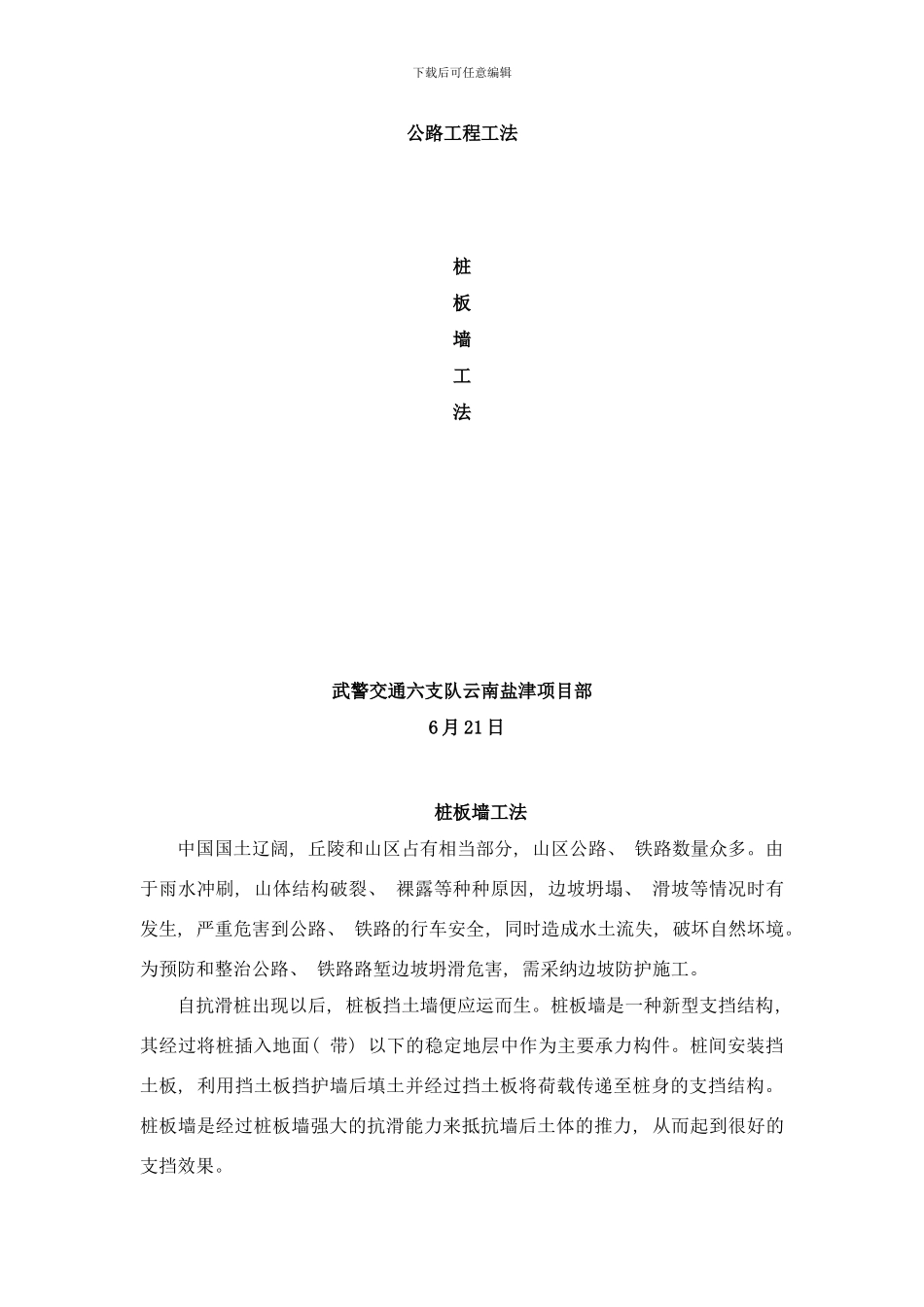

下载后可任意编辑公路工程工法桩板墙工法武警交通六支队云南盐津项目部 6 月 21 日桩板墙工法中国国土辽阔, 丘陵和山区占有相当部分, 山区公路、 铁路数量众多。由于雨水冲刷, 山体结构破裂、 裸露等种种原因, 边坡坍塌、 滑坡等情况时有发生, 严重危害到公路、 铁路的行车安全, 同时造成水土流失, 破坏自然坏境。为预防和整治公路、 铁路路堑边坡坍滑危害, 需采纳边坡防护施工。自抗滑桩出现以后, 桩板挡土墙便应运而生。桩板墙是一种新型支挡结构, 其经过将桩插入地面( 带) 以下的稳定地层中作为主要承力构件。桩间安装挡土板, 利用挡土板挡护墙后填土并经过挡土板将荷载传递至桩身的支挡结构。桩板墙是经过桩板墙强大的抗滑能力来抵抗墙后土体的推力, 从而起到很好的支挡效果。下载后可任意编辑桩板墙适用滑坡地段, 也可应用在高陡的岩土边坡中, 地面横坡陡峻、 地形复杂、 山高谷深的地区, 常规的挡墙和边坡设计无法解决, 若采纳桥梁经过, 纵坡超标。本着节约工程投资, 缩短施工工期, 减少土石方的开挖量, 减少工程隐患, 增加安全性, 且桩板墙抗滑能力强, 圬工量小、 桩位布置灵活、 施工方便、 施工影响范围小故采纳桩板墙施工。具体施工方法如下: 一.施工准备1、 平整场地, 清除坡面危石浮土; 坡面有裂缝或坍塌迹象者应加必要的保护设施 , 铲除松软的图层并夯实。2、 施测墩台十字线。定出桩孔位置, 设置护桩并记录, 常常检查核对。3、 每个孔桩开挖前, 将孔位四周的场地整平, 并进行夯实。锁口采纳C25 混凝土施工成矩形, 且高出地面 30cm, 锁口长宽尺寸为 3.2×4.2m。锁口四周场地平整后, 采纳 7.5#水泥砂浆抹面, 厚度 1cm。平整面积根据实际情况确定。4、 孔口四周挖排水沟, 完善排水系统, 及时排除地表水, 并搭设孔口雨蓬。5、 安装提升设备, 布置好出碴道路, 合理堆放材料和机具, 避开增加孔壁压力, 不影响施工。6、 井口周围用木料制成框架予以保护, 其高度高出地面 20~30cm, 防止土、 石、 杂物流入孔口内伤人。7、 挖桩设备、 施工用水、 用电及安全防护设施均 要求安装到位。8、 机具准备人工挖孔所需的设备及工具主要有: 提升架( 采纳角钢焊接成型) 、 手推车、 镐、 锹、 手铲、 钎、 线锥、 混凝土搅拌机、 吊桶、 串筒、 振捣棒、 插钎、 粗线绳、 钢丝绳、 安全防护栏、 防水照明灯( 低压 12V、 60W) 、 电焊机、 通...
