棕化层压工艺规范模板

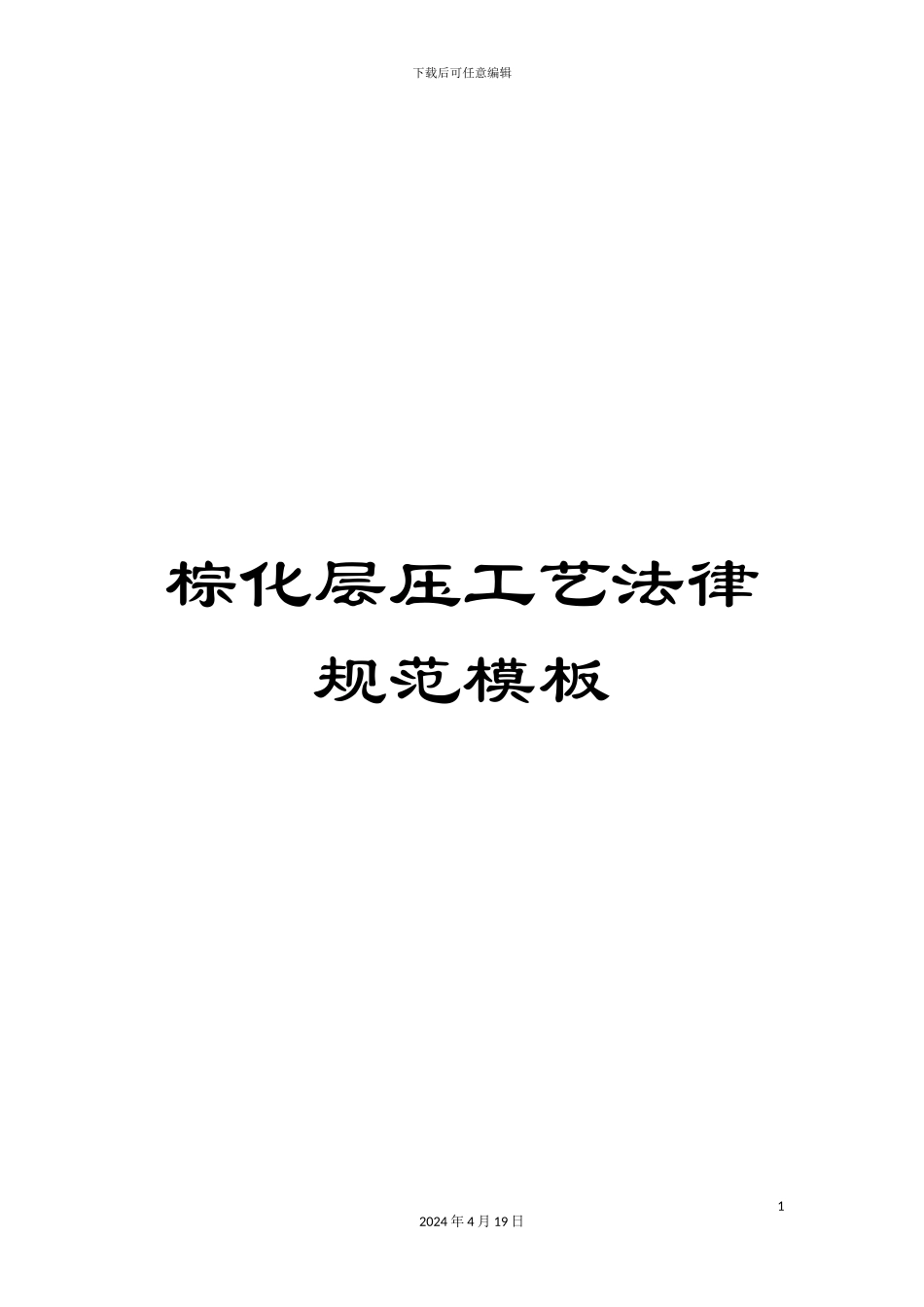

棕化层压工艺规范模板_第1页
1/42

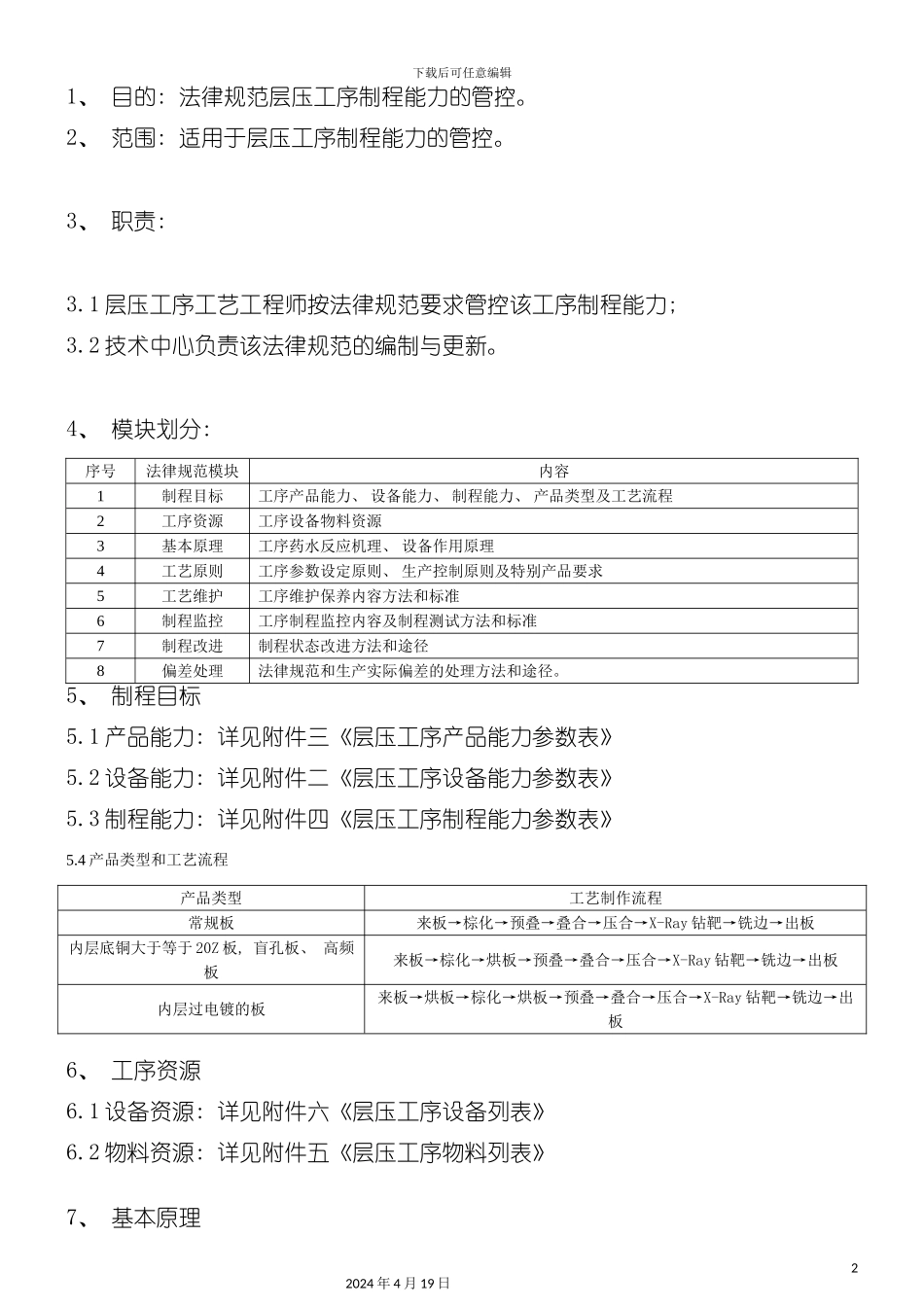

棕化层压工艺规范模板_第2页
2/42

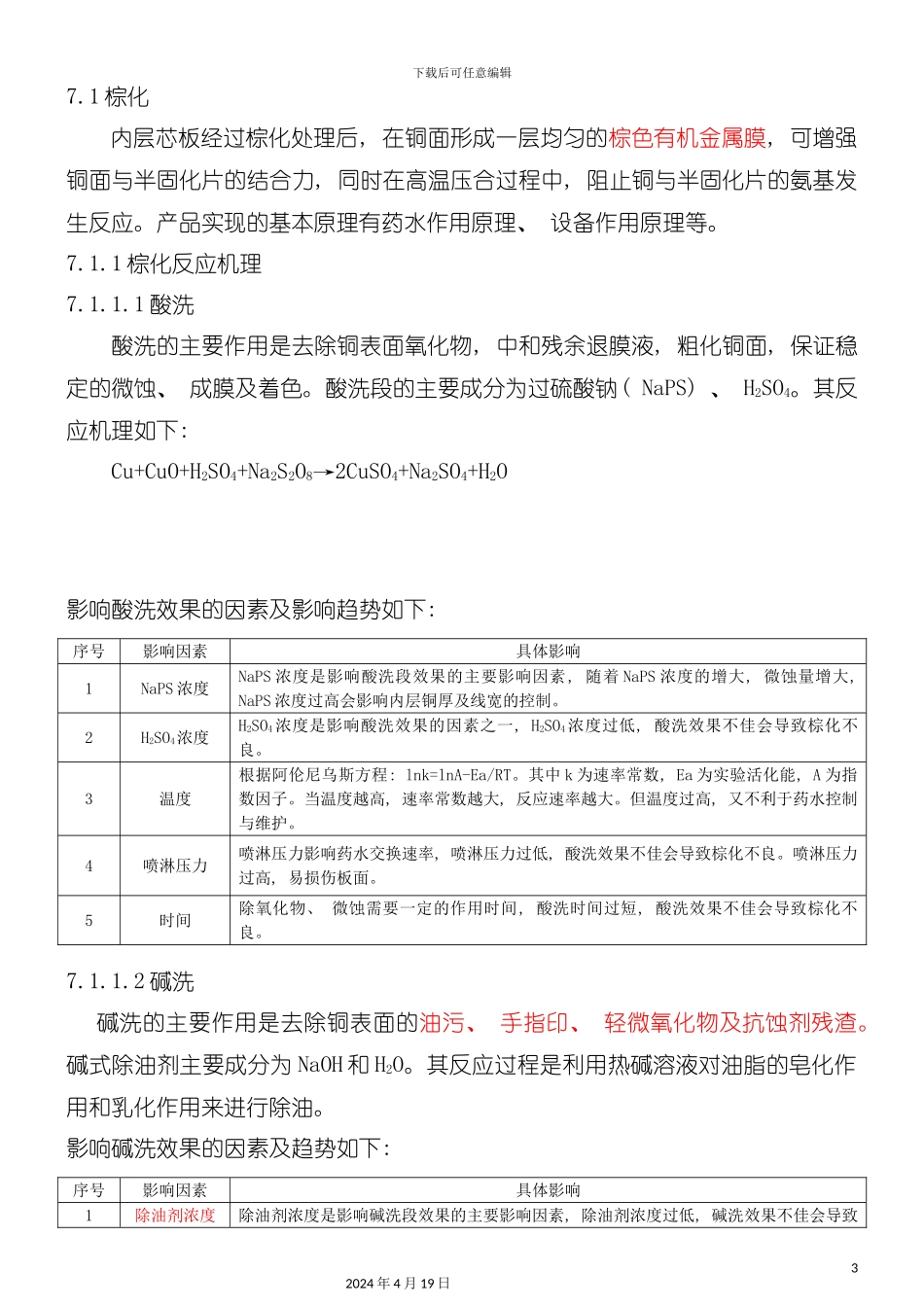

棕化层压工艺规范模板_第3页
3/42
下载后可任意编辑棕化层压工艺法律规范模板12024 年 4 月 19 日下载后可任意编辑1、 目的: 法律规范层压工序制程能力的管控。2、 范围: 适用于层压工序制程能力的管控。3、 职责: 3.1 层压工序工艺工程师按法律规范要求管控该工序制程能力; 3.2 技术中心负责该法律规范的编制与更新。4、 模块划分: 序号法律规范模块内容1制程目标工序产品能力、 设备能力、 制程能力、 产品类型及工艺流程2工序资源工序设备物料资源3基本原理工序药水反应机理、 设备作用原理4工艺原则工序参数设定原则、 生产控制原则及特别产品要求5工艺维护工序维护保养内容方法和标准6制程监控工序制程监控内容及制程测试方法和标准7制程改进制程状态改进方法和途径8偏差处理法律规范和生产实际偏差的处理方法和途径。5、 制程目标5.1 产品能力: 详见附件三《层压工序产品能力参数表》5.2 设备能力: 详见附件二《层压工序设备能力参数表》5.3 制程能力: 详见附件四《层压工序制程能力参数表》5.4 产品类型和工艺流程产品类型工艺制作流程常规板来板→棕化→预叠→叠合→压合→X-Ray 钻靶→铣边→出板内层底铜大于等于 20Z 板, 盲孔板、 高频板来板→棕化→烘板→预叠→叠合→压合→X-Ray 钻靶→铣边→出板内层过电镀的板来板→烘板→棕化→烘板→预叠→叠合→压合→X-Ray 钻靶→铣边→出板6、 工序资源6.1 设备资源: 详见附件六《层压工序设备列表》6.2 物料资源: 详见附件五《层压工序物料列表》7、 基本原理22024 年 4 月 19 日下载后可任意编辑7.1 棕化内层芯板经过棕化处理后, 在铜面形成一层均匀的棕色有机金属膜, 可增强铜面与半固化片的结合力, 同时在高温压合过程中, 阻止铜与半固化片的氨基发生反应。产品实现的基本原理有药水作用原理、 设备作用原理等。7.1.1 棕化反应机理7.1.1.1 酸洗酸洗的主要作用是去除铜表面氧化物, 中和残余退膜液, 粗化铜面, 保证稳定的微蚀、 成膜及着色。酸洗段的主要成分为过硫酸钠( NaPS) 、 H2SO4。其反应机理如下: Cu+CuO+H2SO4+Na2S2O8→2CuSO4+Na2SO4+H2O影响酸洗效果的因素及影响趋势如下: 序号影响因素具体影响1NaPS 浓度NaPS 浓度是影响酸洗段效果的主要影响因素, 随着 NaPS 浓度的增大, 微蚀量增大, NaPS 浓度过高会影响内层铜厚及线宽的控制。2H2SO4浓度H2SO4 浓度是影响酸洗效果的因素之一, H2SO4 浓度过低, 酸洗效果不佳会导致棕化不良。3温度...
