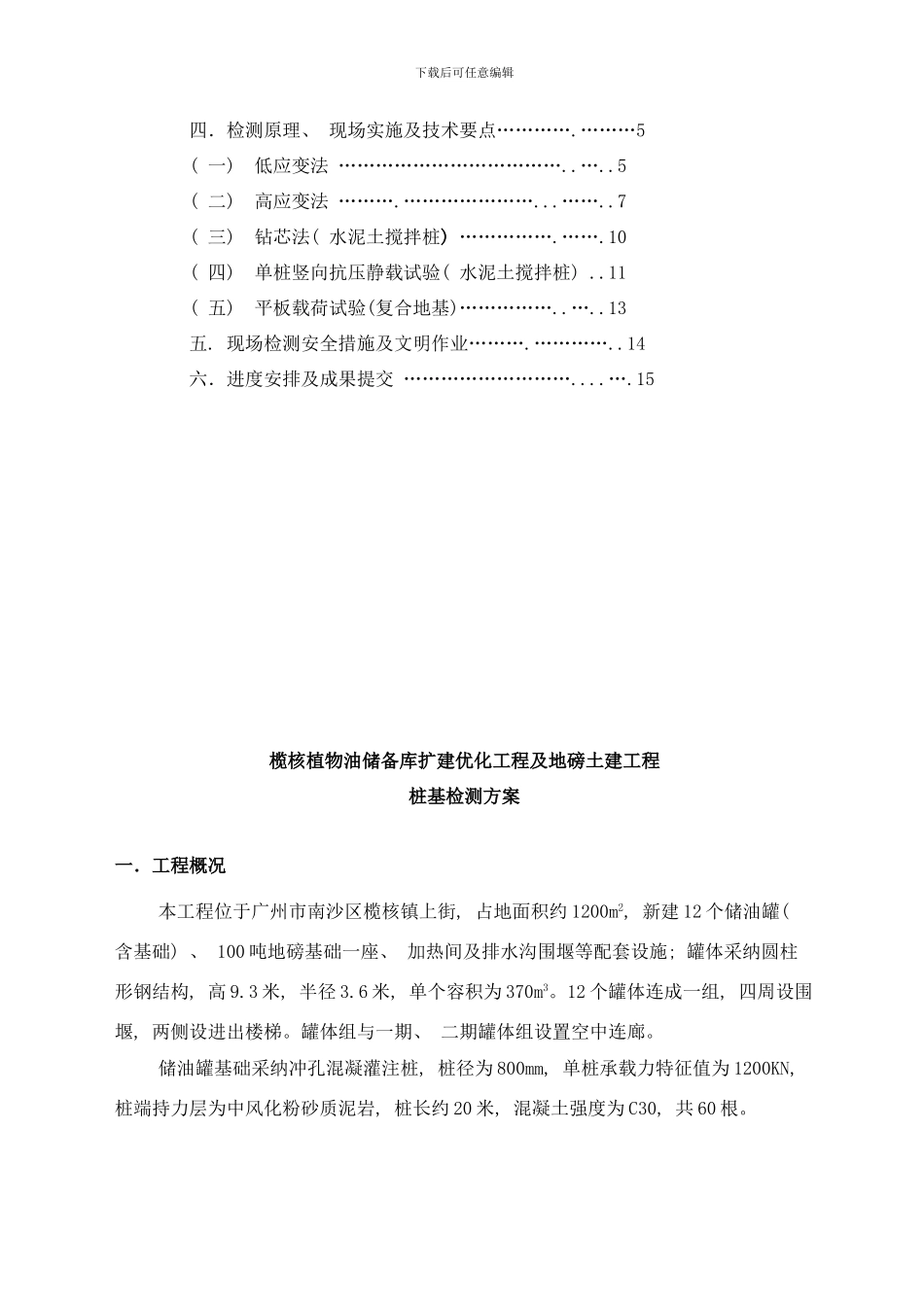

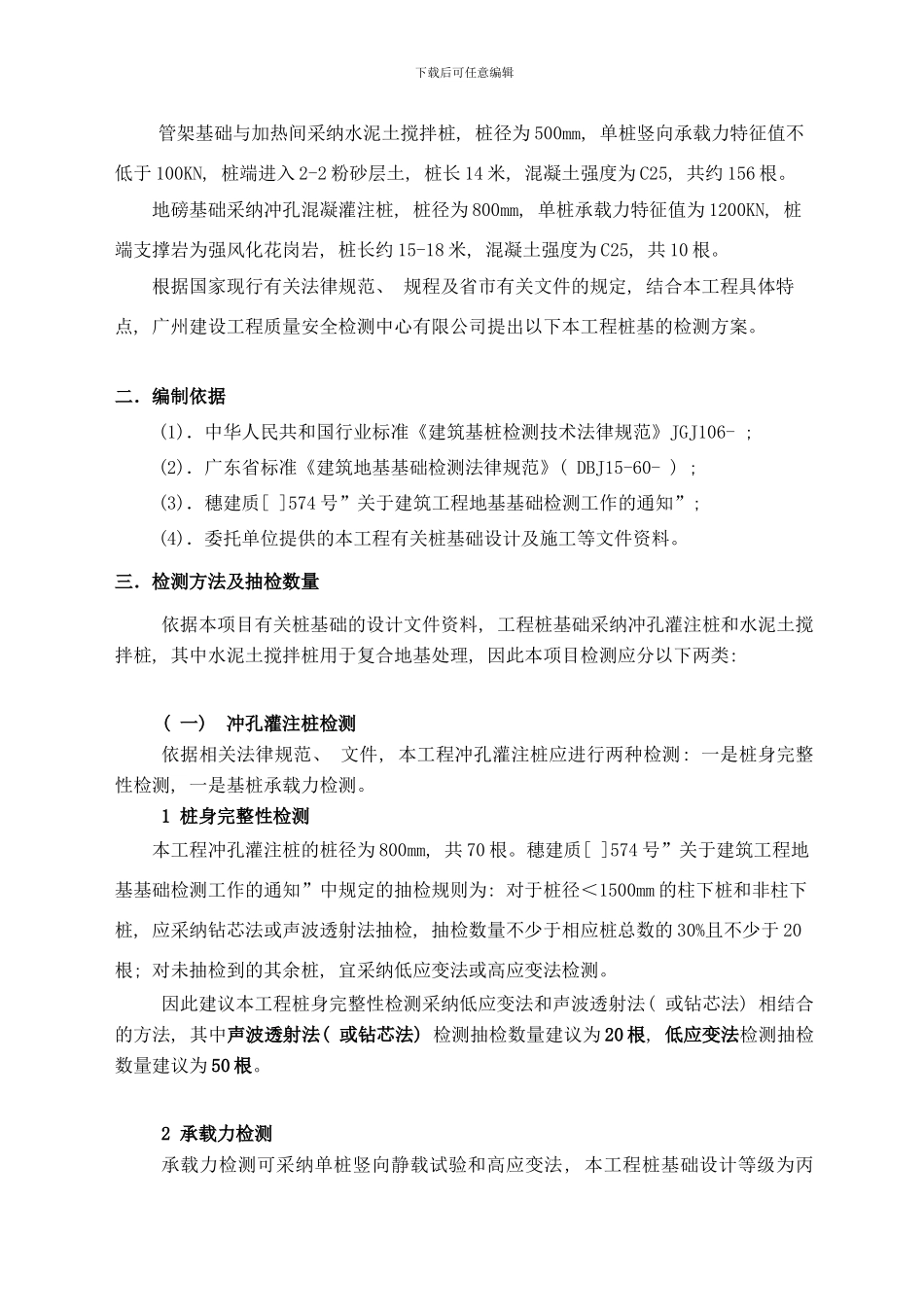

榄核植物油储备库扩建优化工程及地磅土建工程桩基检测方案编制: ___________________校核: ___________________审核: ___________________广州建设工程质量安全检测中心有限公司广州建设工程质量安全检测中心有限公司二二 OO 一一四四年年五五月月三十三十日日目 录一．工程概况…………………………………….………3二．编制依据…………………………………….……..3三．检测方法及抽检测数量…………………….……..4( 一) 冲孔灌注桩……………………….…….…..4( 二) 水泥土搅拌桩.………………………….…..4下载后可任意编辑四．检测原理、 现场实施及技术要点………….………5( 一) 低应变法 ………………………………..…..5( 二) 高应变法 ……….…………………...……..7( 三) 钻芯法( 水泥土搅拌桩) …………….…….10( 四) 单桩竖向抗压静载试验( 水泥土搅拌桩) ..11( 五) 平板载荷试验(复合地基)……………..…..13五. 现场检测安全措施及文明作业……….…………..14六．进度安排及成果提交 ………………………....….15榄核植物油储备库扩建优化工程及地磅土建工程桩基检测方案一．工程概况本工程位于广州市南沙区榄核镇上街, 占地面积约 1200m2, 新建 12 个储油罐( 含基础) 、 100 吨地磅基础一座、 加热间及排水沟围堰等配套设施; 罐体采纳圆柱形钢结构, 高 9.3 米, 半径 3.6 米, 单个容积为 370m3。12 个罐体连成一组, 四周设围堰, 两侧设进出楼梯。罐体组与一期、 二期罐体组设置空中连廊。储油罐基础采纳冲孔混凝灌注桩, 桩径为 800mm, 单桩承载力特征值为 1200KN, 桩端持力层为中风化粉砂质泥岩, 桩长约 20 米, 混凝土强度为 C30, 共 60 根。下载后可任意编辑管架基础与加热间采纳水泥土搅拌桩, 桩径为 500mm, 单桩竖向承载力特征值不低于 100KN, 桩端进入 2-2 粉砂层土, 桩长 14 米, 混凝土强度为 C25, 共约 156 根。地磅基础采纳冲孔混凝灌注桩, 桩径为 800mm, 单桩承载力特征值为 1200KN, 桩端支撑岩为强风化花岗岩, 桩长约 15-18 米, 混凝土强度为 C25, 共 10 根。根据国家现行有关法律规范、 规程及省市有关文件的规定, 结合本工程具体特点, 广州建设工程质量安全检测中心有限公司提出以下本工程桩基的检测方案。二．编制依据(1)．中华人民共和国行业标准《建筑基桩检测技术法律规范》JGJ106- ; (2)．广东省标...
