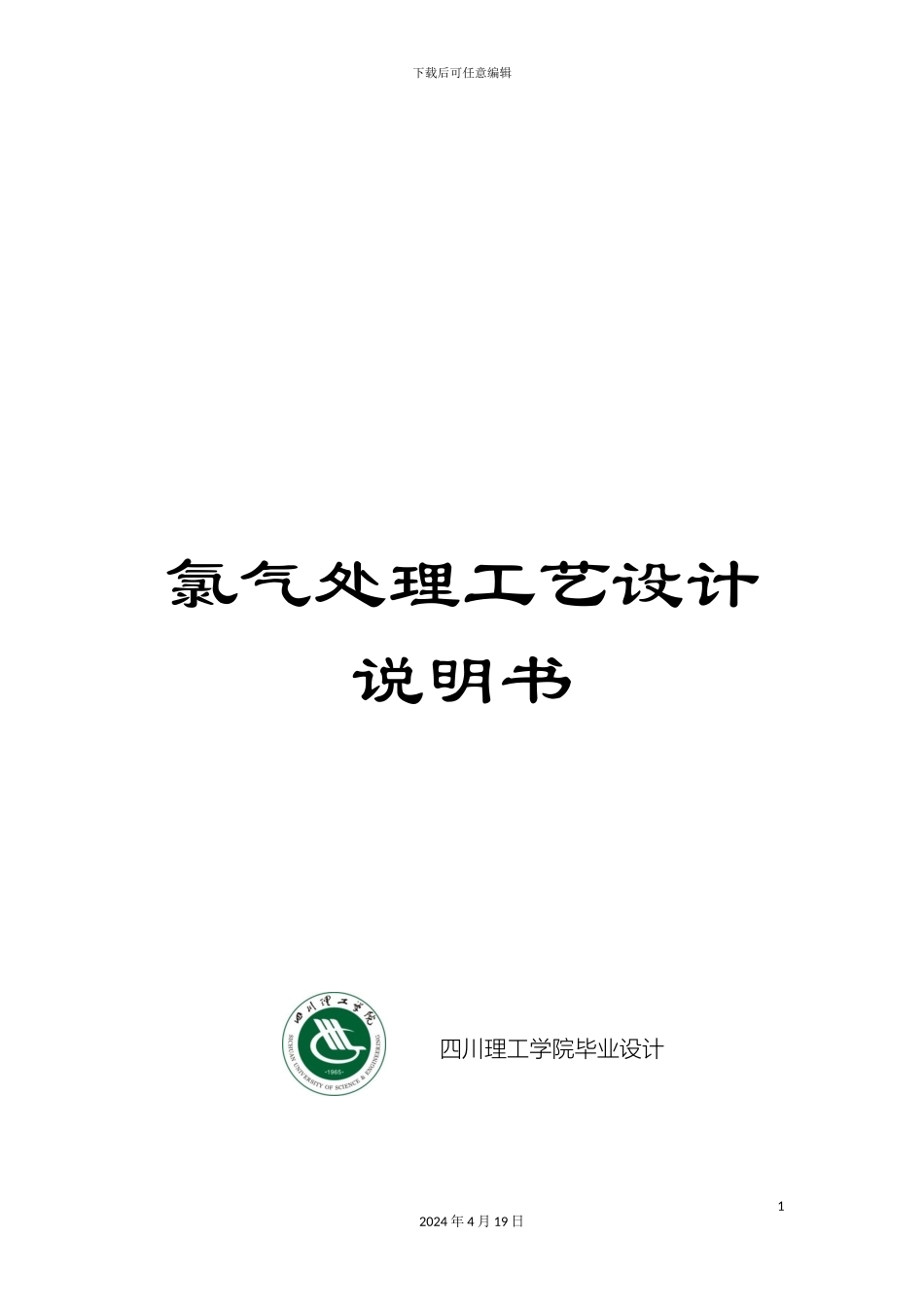

氯气处理工艺设计说明书

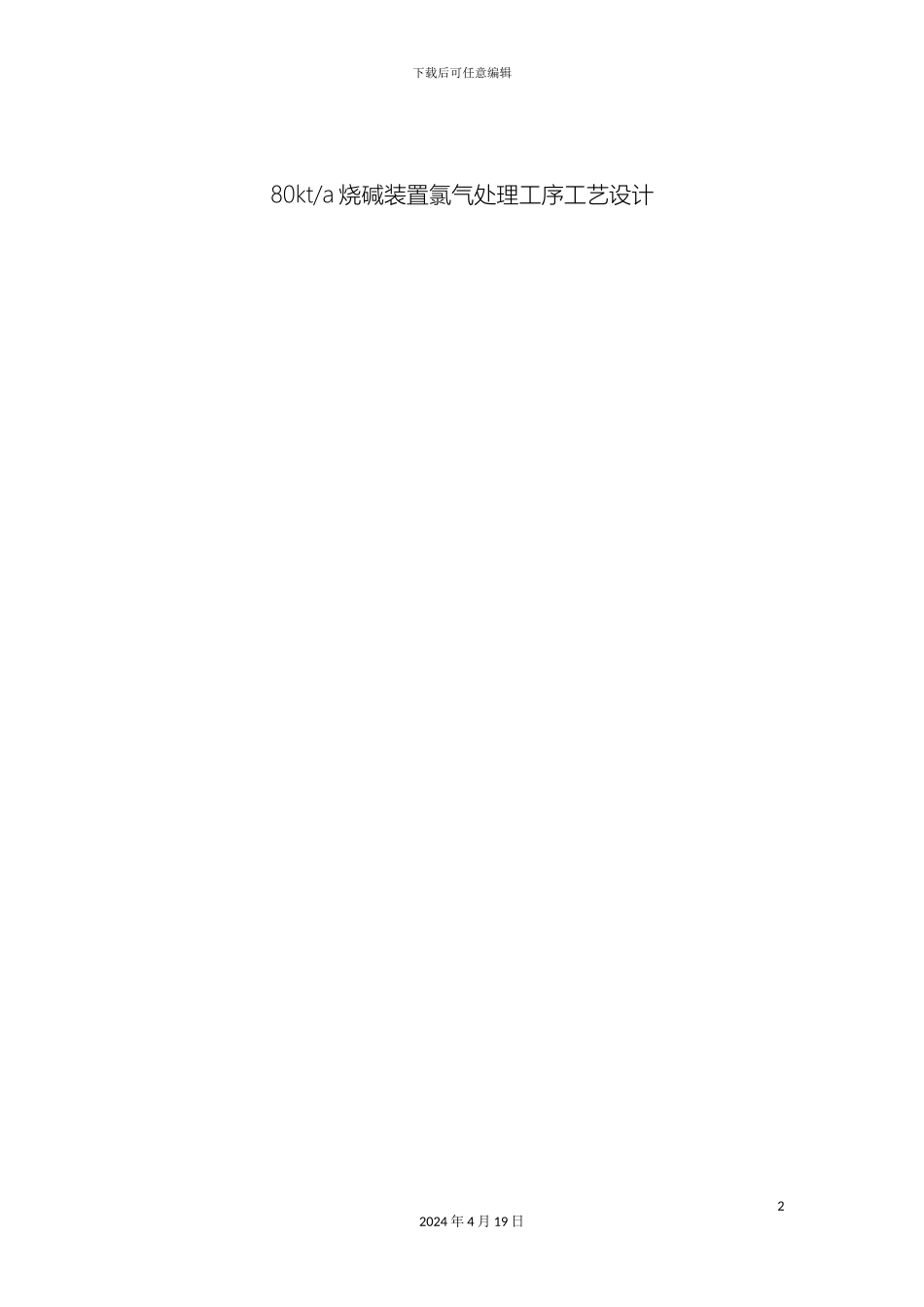

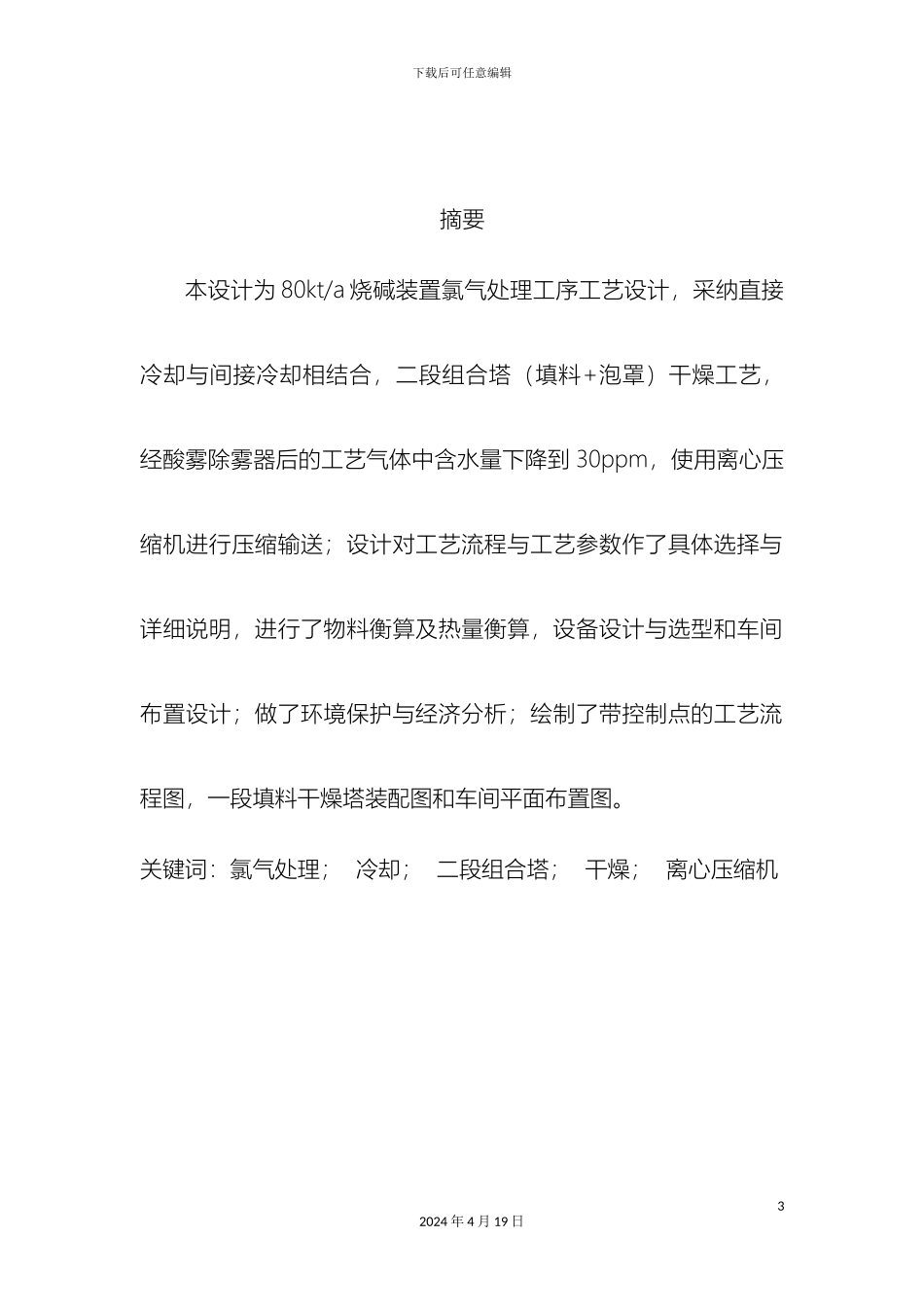

下载后可任意编辑氯气处理工艺设计说明书 四川理工学院毕业设计 12024 年 4 月 19 日下载后可任意编辑80kt/a 烧碱装置氯气处理工序工艺设计22024 年 4 月 19 日下载后可任意编辑摘要本设计为 80kt/a 烧碱装置氯气处理工序工艺设计，采纳直接冷却与间接冷却相结合，二段组合塔（填料+泡罩）干燥工艺，经酸雾除雾器后的工艺气体中含水量下降到 30ppm，使用离心压缩机进行压缩输送；设计对工艺流程与工艺参数作了具体选择与详细说明，进行了物料衡算及热量衡算，设备设计与选型和车间布置设计；做了环境保护与经济分析；绘制了带控制点的工艺流程图，一段填料干燥塔装配图和车间平面布置图。关键词：氯气处理； 冷却； 二段组合塔； 干燥； 离心压缩机32024 年 4 月 19 日下载后可任意编辑AbstractThis design for the 80 kt/a chlorine treatment technology of caustic soda units，and the design integrated direct cooling with indirect cooling ， the second phase combination tower (filler and bubble cap column) drying process ， through the process of water content in gas after acid mist eliminator down to about 30 PPM，using centrifugal compressor to compress 42024 年 4 月 19 日下载后可任意编辑and transport ． As design of technological process and technological parameters selection and detailed instructions ， carried out the material balance and heat balance，equipment design and type selection and layout of the workshop design ． Did the environmental protection and economic analysis ． Draw a process flow chart with control points ， a packing drying tower assembly drawings and workshop layout．Key words：Chlorine treatment；Cooling；The second phase combination tower；Drying；Centrifugal compressor52024 年 4 月 19 日目录第一章 总论........................................................................................- 1 -1.1 设计概况..................................................................................- 1 -1.2 设计依据.................................
