水压试验通用工艺守则模板

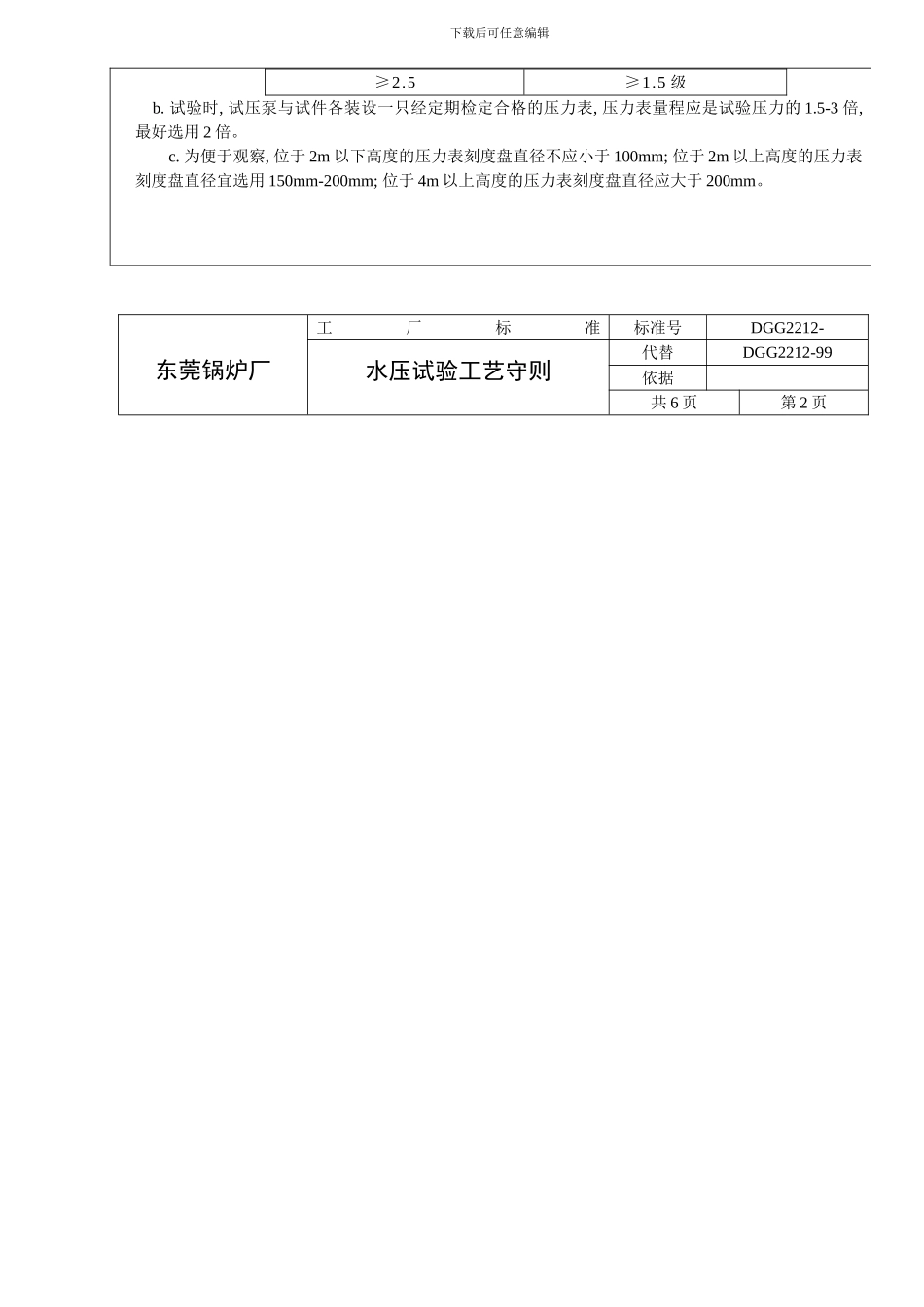

下载后可任意编辑 东莞锅炉厂工厂标准标准号DGG2212- 水压试验工艺守则代替DGG2212-99依据共 6 页第 1 页1． 主题内容与适用范围本守则规定了锅炉和压力容器的总体及受压元件水压试验所遵循的技术要求和操作规则。本守则适用于锅炉与压力容器的总体及受压元件的水压试验。2． 引用标准JB/T1612 锅炉水压试验技术条件GB150 钢制压力容器3． 总则3.1 锅炉及压力容器总体和受压元件的水压试验, 应在无损探伤和热处理后进行。3.2 水压试验压力按设计图样及有关标准规定。3.3 水压试验时, 薄膜应力不得超过元件材料在试验温度下屈服强度的 90% 。3.4 水压试验时, 周围空气温度应高于 5℃, 否则应有防冻措施。在试验场地宜装设温度计, 以便记录环境温度。3.5 试验水质一般采纳洁净的自来水, 当水压试验采纳储水罐循环用水时, 其用水必须保持清洁( 可适当添加防锈剂) 。3.6 水压试验用水应具有适当的温度, 以适应不同钢种的要求, 但不应低于露点温度和高于 70℃。为防止合金钢制造的受压元件在水压试验时造成脆性破裂, 水压试验的水温还应高于该钢种的脆性转变温度。试验前, 宜用温度显示仪表测试水温, 以便记录。3.7 用奥氏体钢制造的受压元件水压试验时, 应控制水中的氯离子的浓度不超过 25mg/L, 如不能满足这一要求时, 水压试验后立即将水渍去除洁净。3.8 试件人孔、 头孔、 手孔的密封装置, 必须采纳该产品配带件, 不允许使用替代装置。3.9 排管、 蛇形管等组合件应单片进行水压试验, 不得重叠摆放进行水压试验。在同一试验场地, 不准两部件或两种以上试件同时进行水压试验。3.10 水压试验时, 压力的升降应缓慢进行, 不允许跳跃式升降压力。3.11 水压试验时从升压开始至水压试验结束, 检验人员应在现场监督检查。4． 水压试验场地、 设备、 工具及其要求4.1 水压试验应有专用试验场地( 或水压试验台) 。4.2 水压试验场地四周应围有防护隔墙或护板。4.3 水压试验用试压泵应符合水压试验工艺要求。4.4 水压试验用压力表应符合下列要求: a. 压力表精度等级选用按表 1。表 1额定工作压力 (MPa)压力表精度等级<2.5≥2.5 级下载后可任意编辑≥2.5≥1.5 级 b. 试验时, 试压泵与试件各装设一只经定期检定合格的压力表, 压力表量程应是试验压力的 1.5-3 倍, 最好选用 2 倍。c. 为便于观察, 位于 2m 以下高度的压力表刻度盘直径不应小于 100mm; 位于 2m 以上高度的压力...
