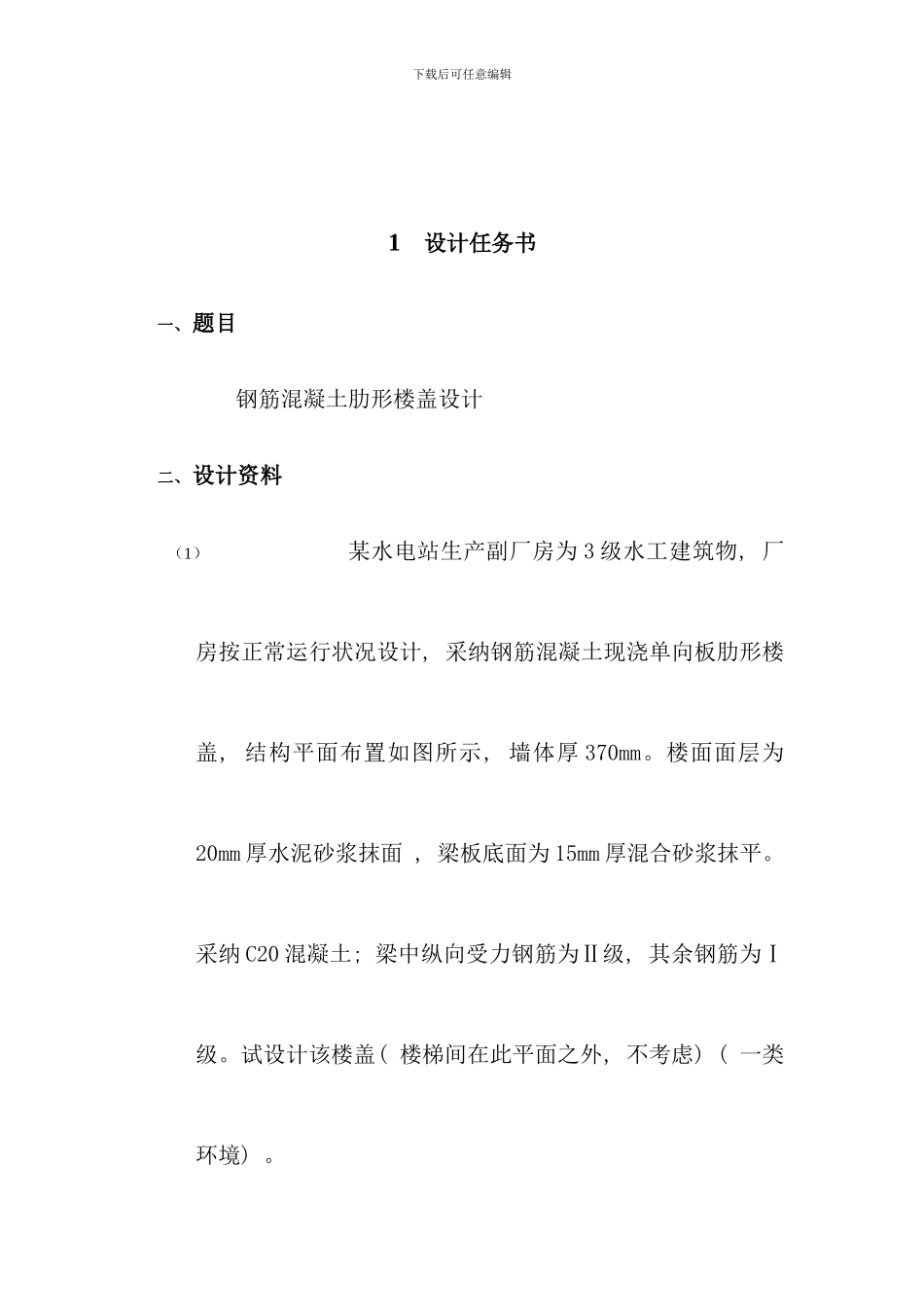

下载后可任意编辑 级农业水土工程专业水工钢筋混凝土结构课程设计 .12.02下载后可任意编辑1设计任务书一、题目钢筋混凝土肋形楼盖设计二、设计资料（1）某水电站生产副厂房为 3 级水工建筑物, 厂房按正常运行状况设计, 采纳钢筋混凝土现浇单向板肋形楼盖, 结构平面布置如图所示, 墙体厚 370mm。楼面面层为20mm 厚水泥砂浆抹面 , 梁板底面为 15mm 厚混合砂浆抹平。采纳 C20 混凝土; 梁中纵向受力钢筋为Ⅱ级, 其余钢筋为Ⅰ级。试设计该楼盖( 楼梯间在此平面之外, 不考虑) ( 一类环境) 。下载后可任意编辑（2）荷载标准值均布活荷载标准值: qk=6.0kN/m2水泥砂浆抹面: 20kN/m3; 钢筋混凝土: 25kN/m3; 混合沙浆: 17kN/m3三、设计内容（1） 构件截面尺寸设计（2） 板的设计计算下载后可任意编辑（3） 次梁的设计计算（4） 主梁的设计计算（5） 绘制板的配筋图、 绘制次梁的配筋图、 绘制主梁的弯矩、 剪力包络图、 绘制主梁的抵抗弯矩图及配筋图。四、设计要求（1） 计算书应书写清楚, 字体工整, 主要计算步骤、 计算公式、 计算简图均应列入, 并尽量利用表格编制计算过程。（2） 图纸应干净, 线条及字体应法律规范, 并在规定时间内完成。2设计指导书一、目的要求本课程设计是水工钢筋混凝土结构课程的重要实践环节之一。经过本课程设计, 使学生对钢筋混凝土楼盖的组成、 受力特点、 下载后可任意编辑荷载计算、 内力分析、 荷载组合及板、 次梁、 主梁配筋设计等有较全面、 清楚的了解和掌握, 为从事实际工程设计打下基础。二、主要设计计算步骤1 构件截面尺寸选择（1） 板（2） 次梁（3） 主梁2 板的设计计算( 按考虑塑性内力重分布的方法计算板的内力, 计算板的正截面承载力) （1） 荷载（2） 计算简图的确定（3） 计算板的弯矩设计值（4） 板的配筋计算下载后可任意编辑3次梁的设计计算( 按考虑塑性内力重分布的方法计算次梁的内力, 计算次梁的正截面、 斜 截面承载力) （1） 计算荷载设计值（2） 确定次梁的计算简图（3） 计算内力设计值 ( 弯矩设计值、 剪力设计值) （4） 承载力计算1） 正截面受弯承载力计算2） 斜截面受剪承载力计算4 主梁的设计计算( 主梁按弹性理论设计。承受次梁传下的集中荷载及主梁自重。为简化计 算, 将主梁自重简化为集中荷载) （1） 荷载设计值（2） 确定计算简图（3） 计算内力设计值及绘制包络图下载后可任意编辑1） 弯...
