永磁合金工艺研究模板

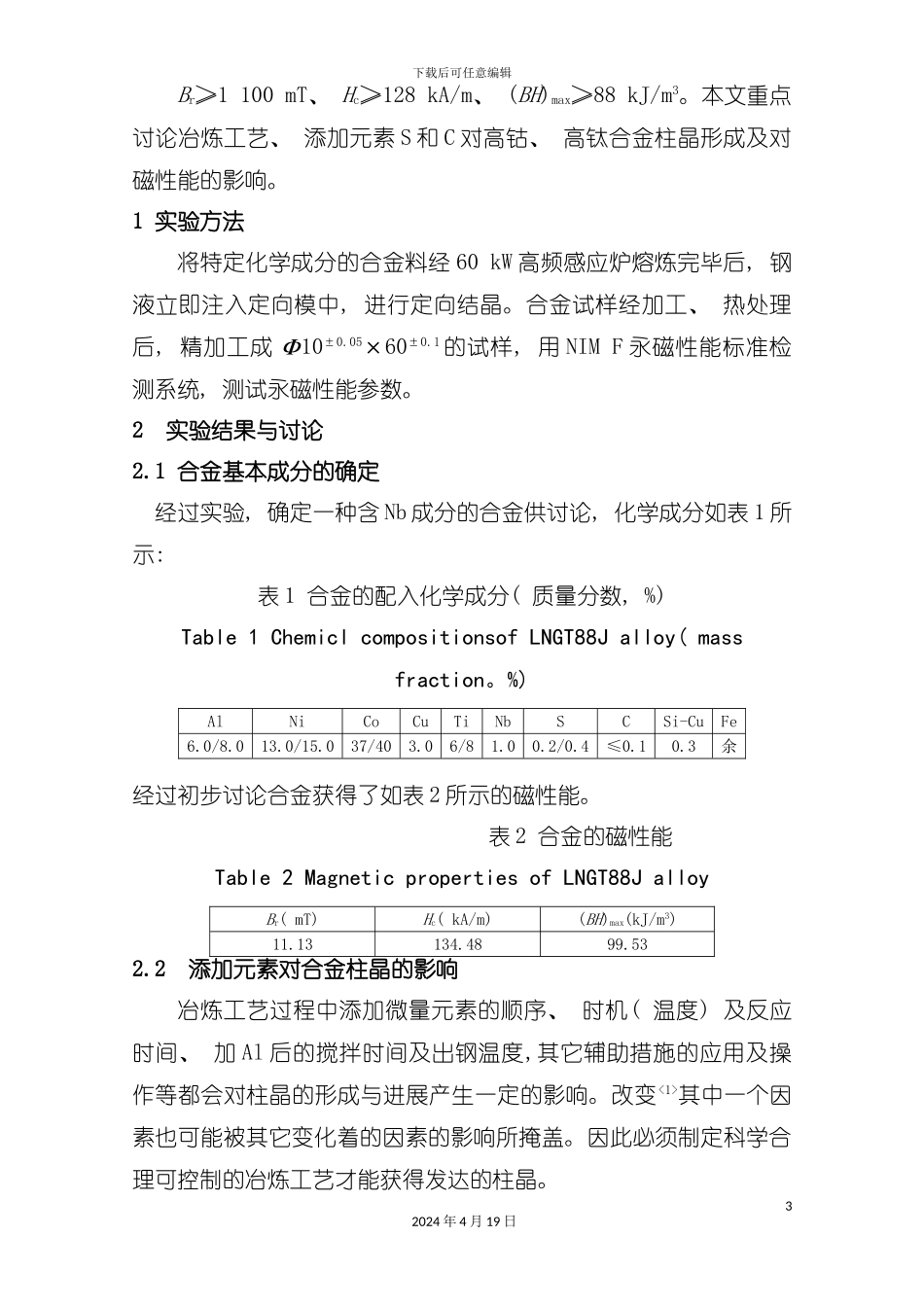

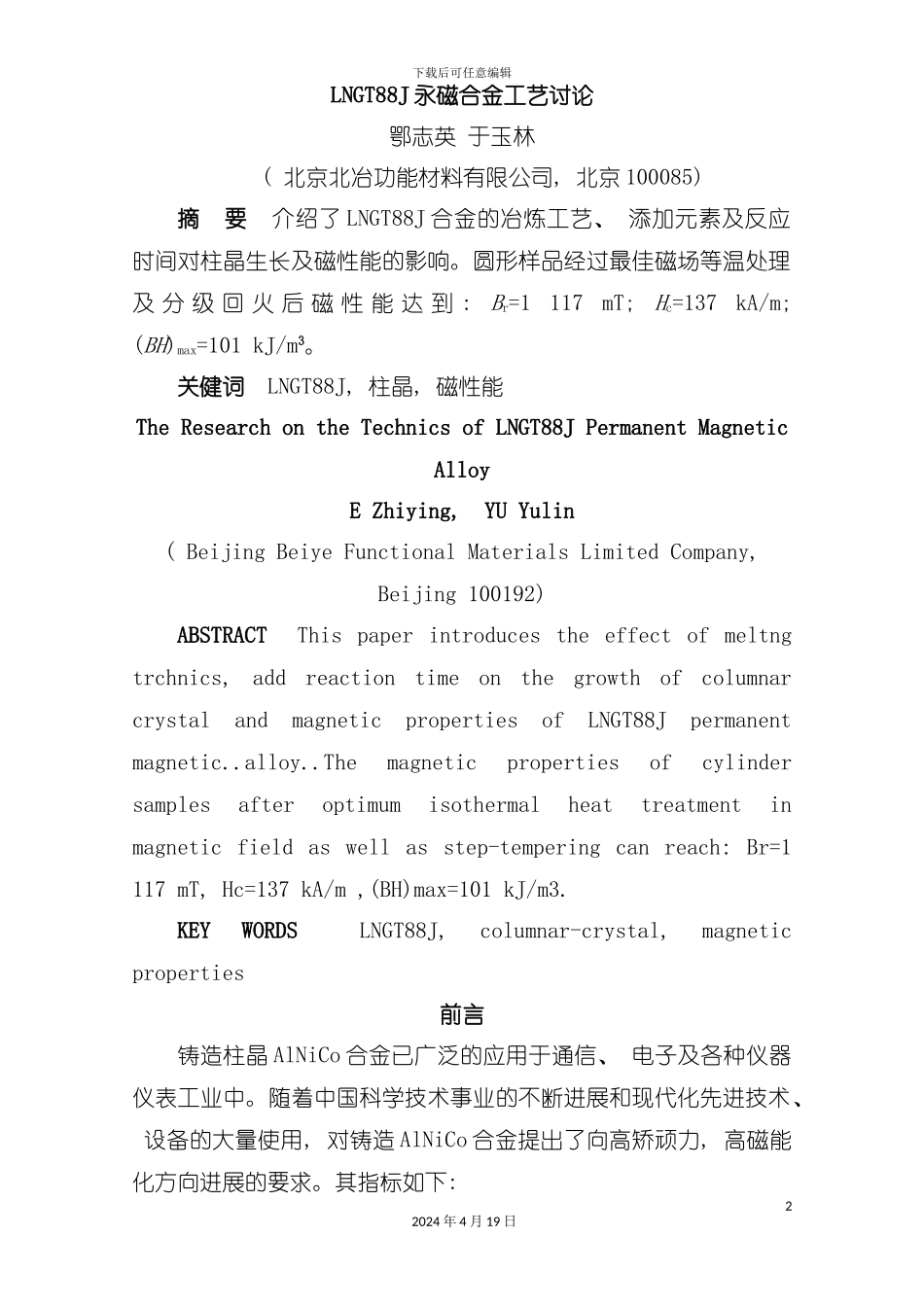

下载后可任意编辑永磁合金工艺讨论模板12024 年 4 月 19 日下载后可任意编辑LNGT88J 永磁合金工艺讨论鄂志英 于玉林( 北京北冶功能材料有限公司, 北京 100085) 摘 要 介绍了 LNGT88J 合金的冶炼工艺、 添加元素及反应时间对柱晶生长及磁性能的影响。圆形样品经过最佳磁场等温处理及 分 级 回 火 后 磁 性 能 达 到 : Br=1 117 mT; Hc=137 kA/m; (BH)max=101 kJ/m3。关健词 LNGT88J, 柱晶, 磁性能The Research on the Technics of LNGT88J Permanent Magnetic AlloyE Zhiying, YU Yulin( Beijing Beiye Functional Materials Limited Company, Beijing 100192) ABSTRACT This paper introduces the effect of meltng trchnics, add reaction time on the growth of columnar crystal and magnetic properties of LNGT88J permanent magnetic..alloy..The magnetic properties of cylinder samples after optimum isothermal heat treatment in magnetic field as well as step-tempering can reach: Br=1 117 mT, Hc=137 kA/m ,(BH)max=101 kJ/m3.KEY WORDS LNGT88J, columnar-crystal, magnetic properties 前言铸造柱晶 AlNiCo 合金已广泛的应用于通信、 电子及各种仪器仪表工业中。随着中国科学技术事业的不断进展和现代化先进技术、 设备的大量使用, 对铸造 AlNiCo 合金提出了向高矫顽力, 高磁能化方向进展的要求。其指标如下: 22024 年 4 月 19 日下载后可任意编辑Br≥1 100 mT、 Hc≥128 kA/m、 (BH)max≥88 kJ/m3。本文重点讨论冶炼工艺、 添加元素 S 和 C 对高钴、 高钛合金柱晶形成及对磁性能的影响。1 实验方法将特定化学成分的合金料经 60 kW 高频感应炉熔炼完毕后, 钢液立即注入定向模中, 进行定向结晶。合金试样经加工、 热处理后, 精加工成 Ф10±0.05×60±0.1 的试样, 用 NIM F 永磁性能标准检测系统, 测试永磁性能参数。2 实验结果与讨论2.1 合金基本成分的确定经过实验, 确定一种含 Nb 成分的合金供讨论, 化学成分如表 1 所示:表 1 合金的配入化学成分( 质量分数, %) Table 1 Chemicl compositionsof LNGT88J alloy( mass fraction。%) AlNiCoCuTiNbSCSi-CuFe6.0/8.013.0/15.037/403.06/81.00.2/0.4≤0.10.3余经过初步讨论合金获得了如表 2...
