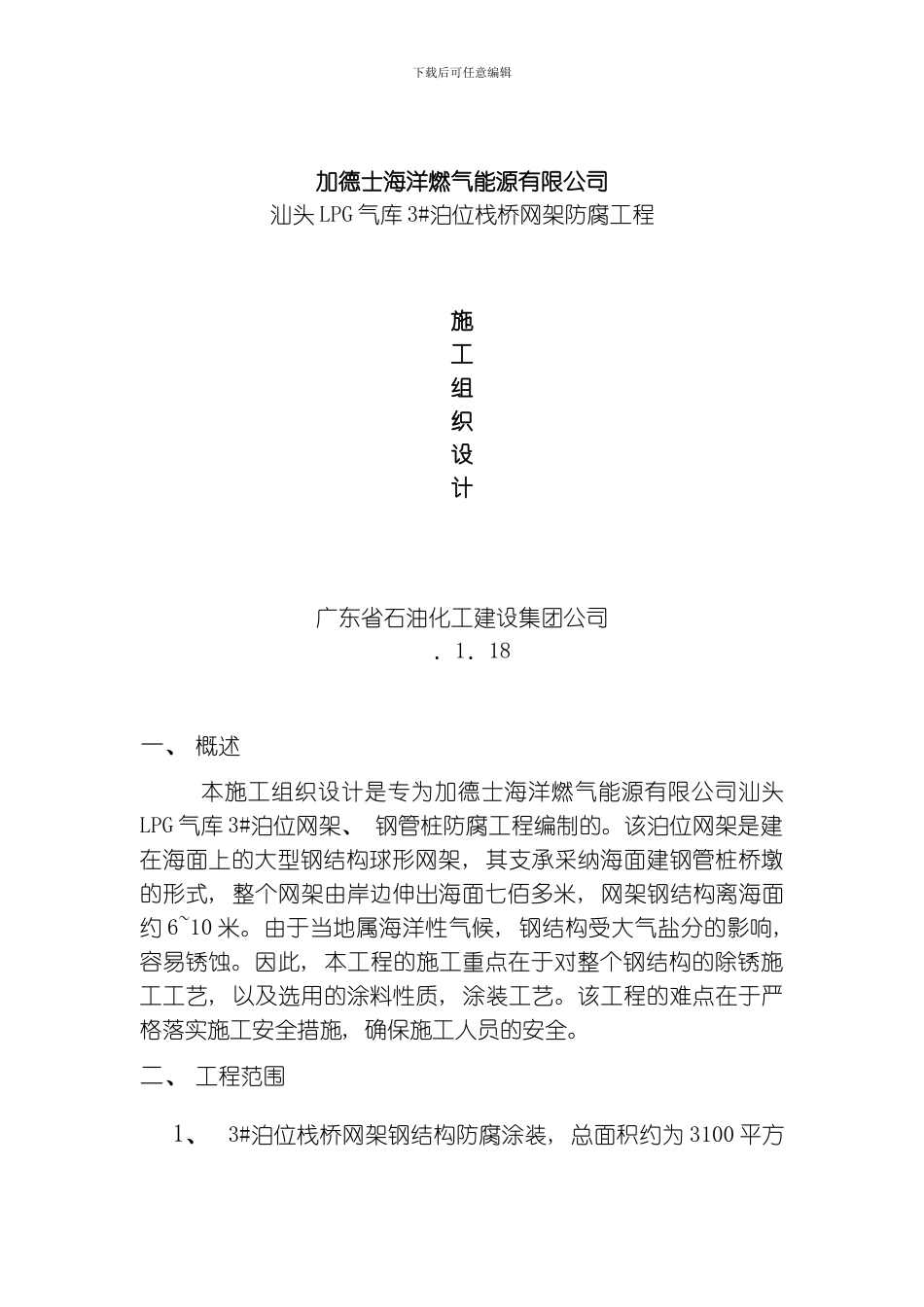

汕头加德仕油漆工程施工组织设计模板

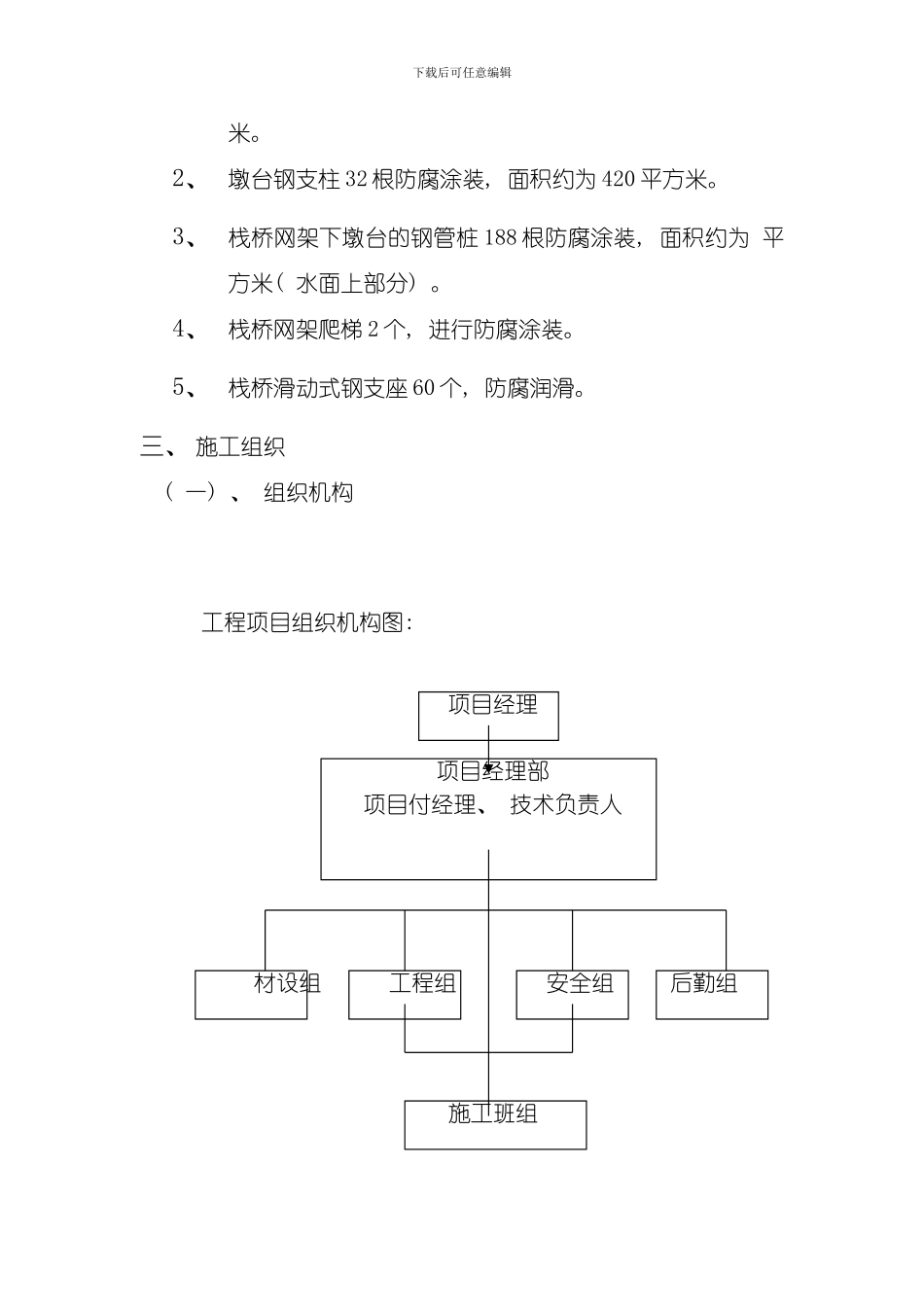

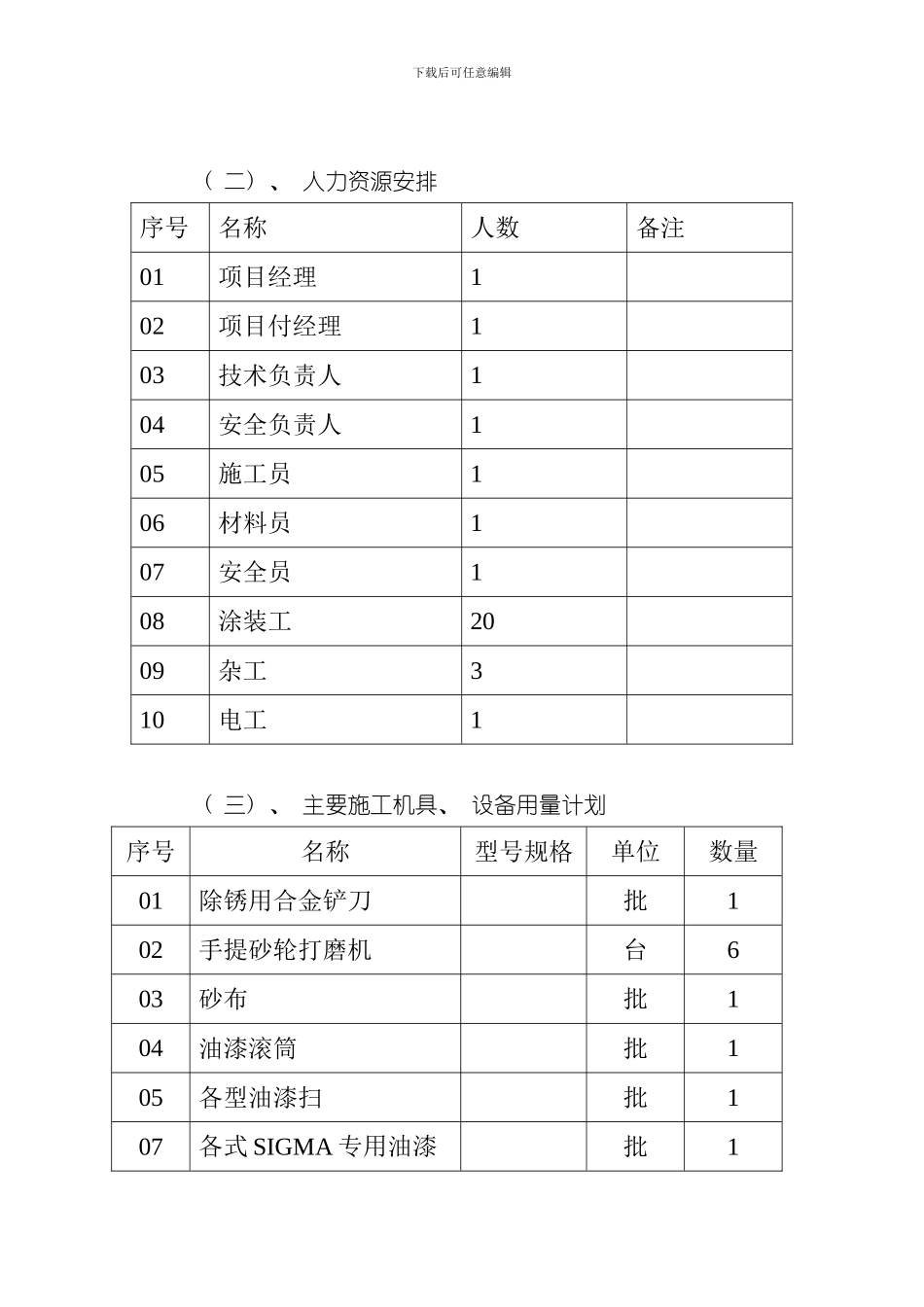

下载后可任意编辑加德士海洋燃气能源有限公司汕头 LPG 气库 3#泊位栈桥网架防腐工程施工组织设计广东省石油化工建设集团公司 ．1．18一、 概述 本施工组织设计是专为加德士海洋燃气能源有限公司汕头LPG 气库 3#泊位网架、 钢管桩防腐工程编制的。该泊位网架是建在海面上的大型钢结构球形网架, 其支承采纳海面建钢管桩桥墩的形式, 整个网架由岸边伸出海面七佰多米, 网架钢结构离海面约 6~10 米。由于当地属海洋性气候, 钢结构受大气盐分的影响, 容易锈蚀。因此, 本工程的施工重点在于对整个钢结构的除锈施工工艺, 以及选用的涂料性质, 涂装工艺。该工程的难点在于严格落实施工安全措施, 确保施工人员的安全。二、 工程范围1、3#泊位栈桥网架钢结构防腐涂装, 总面积约为 3100 平方下载后可任意编辑米。2、墩台钢支柱 32 根防腐涂装, 面积约为 420 平方米。3、栈桥网架下墩台的钢管桩 188 根防腐涂装, 面积约为 平方米( 水面上部分) 。4、栈桥网架爬梯 2 个, 进行防腐涂装。5、栈桥滑动式钢支座 60 个, 防腐润滑。三、 施工组织 ( 一) 、 组织机构工程项目组织机构图:项目经理 项目经理部项目付经理、 技术负责人材设组 工程组 安全组 后勤组施工班组下载后可任意编辑( 二) 、 人力资源安排序号名称人数备注01项目经理102项目付经理103技术负责人104安全负责人105施工员106材料员107安全员108涂装工2009杂工310电工1( 三) 、 主要施工机具、 设备用量计划序号名称型号规格单位数量01除锈用合金铲刀批102手提砂轮打磨机台603砂布批104油漆滚筒批105各型油漆扫批107各式 SIGMA 专用油漆批1下载后可任意编辑08进口老人牌沥青漆批109壳牌专用润滑油批1( 四) 、 施工进度计划1、第一期工程按业主要求在 2 月份完成, 具体安排见《一期限施工进度计划表》2、第二期工程按业主要求在 5 月份完成, 具体安排见《二期施工进度计划表》四、 人工及机械除锈、 防腐涂装的施工工艺( 一) 陆上防腐施工技术方案A、 钢结构网架、 球体及油漆脱落部分补漆施工工艺。1、 施工前准备 会同甲方人员对网架进行全面的仔细的检查, 确认须补漆的部位, 并做好标识。2、 除锈1) 先用铁锤对要补漆的部位进行敲击, 将旧漆及氧化层敲松。2) 再用合金铲将旧漆及氧化皮铲掉, 对于附着牢固、 厚而硬的氧化皮用铁锤直接敲打后再用合金铲刀铲掉。对于特别牢固的漆或氧化皮, 可用手提砂轮机打磨清...
