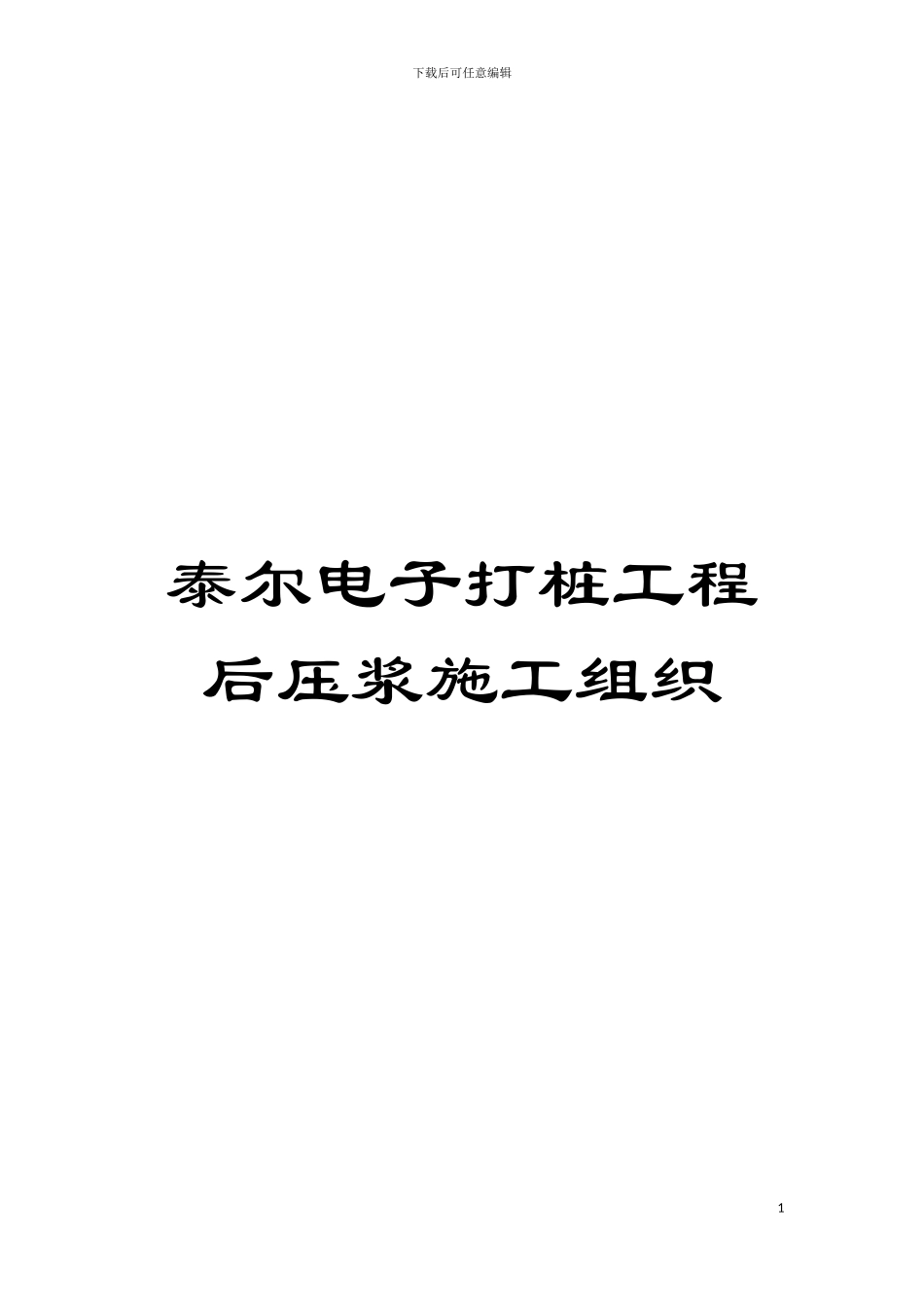

泰尔电子打桩工程后压浆施工组织模板

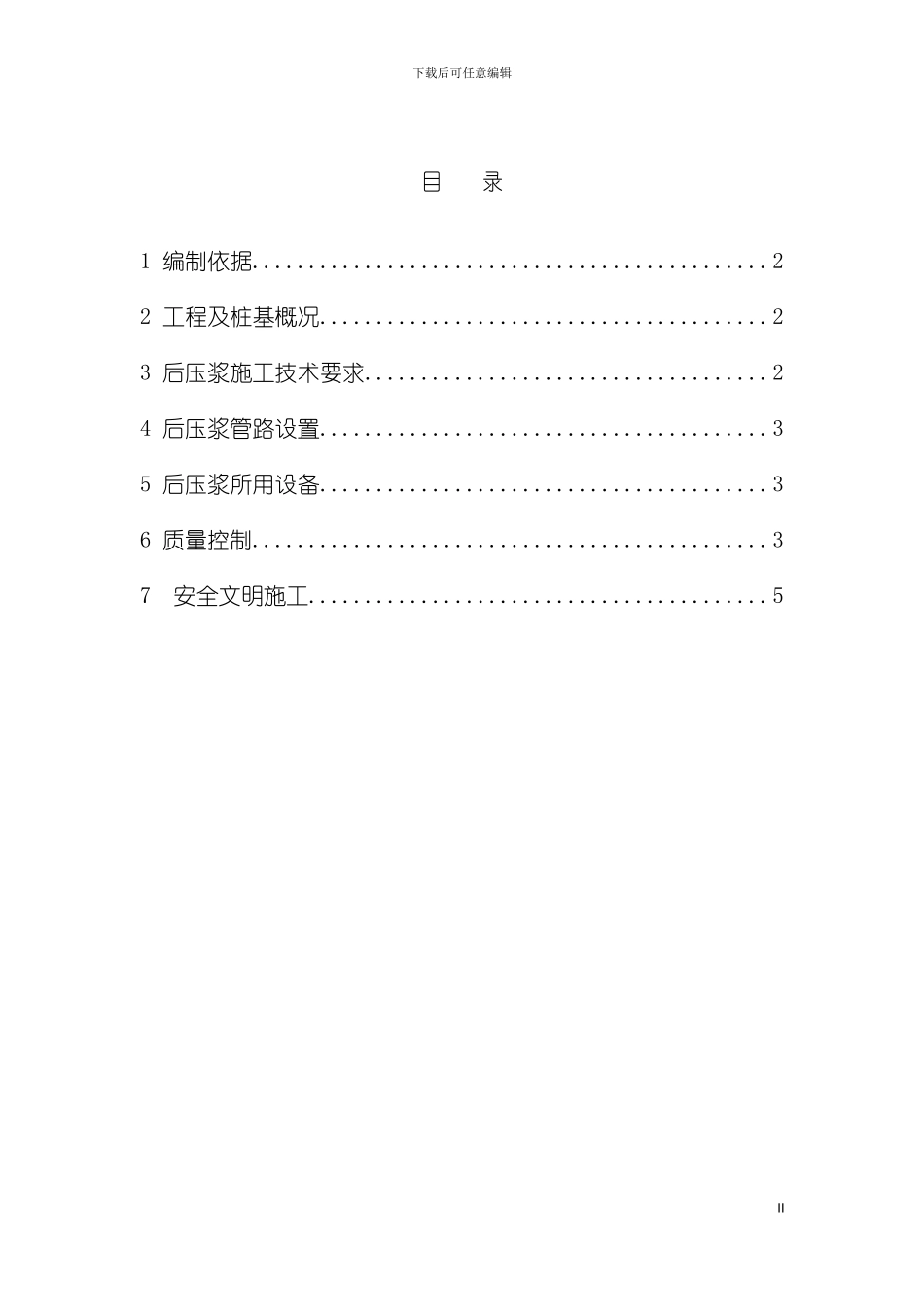

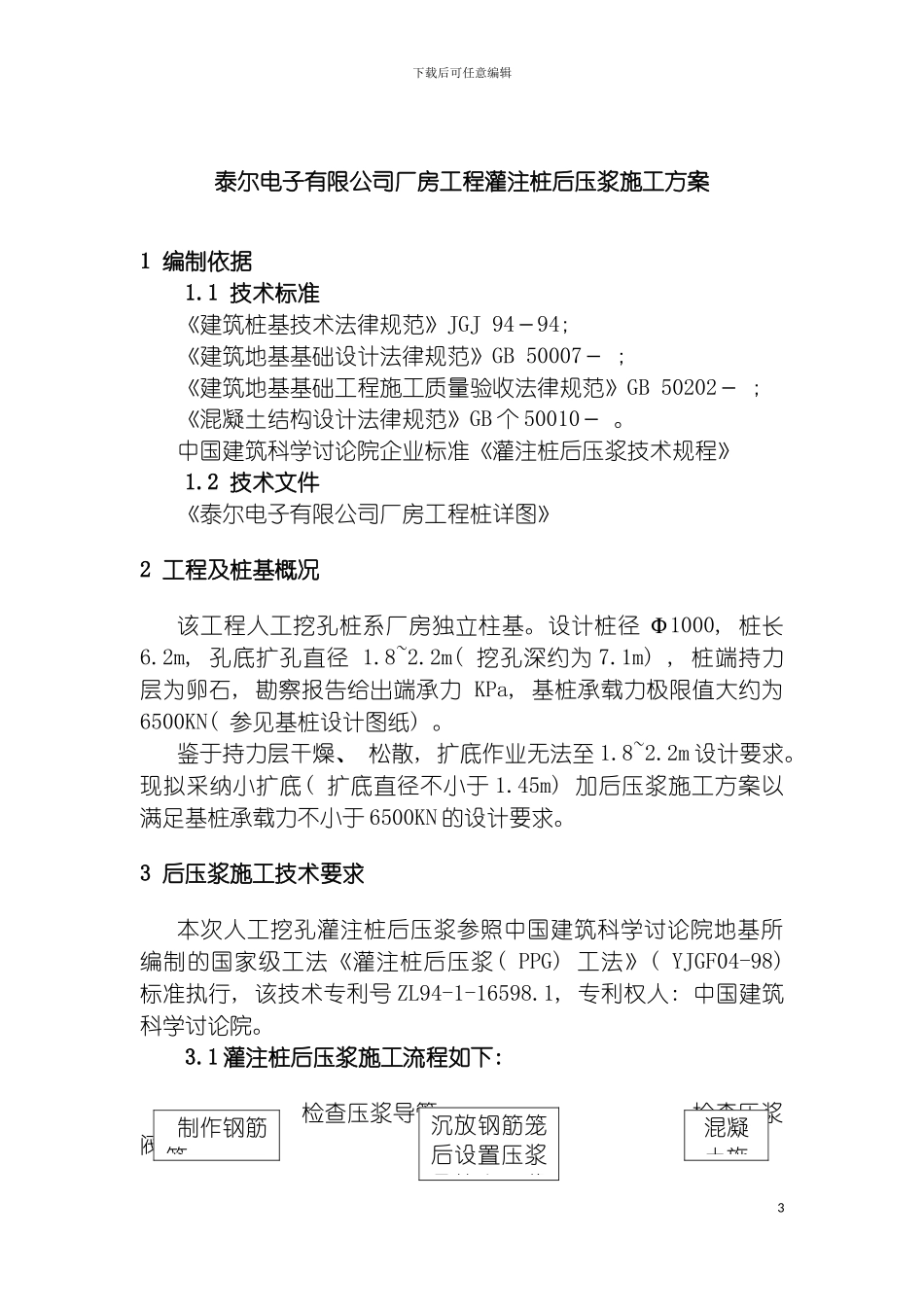

下载后可任意编辑泰尔电子打桩工程后压浆施工组织1下载后可任意编辑目 录1 编制依据..............................................22 工程及桩基概况........................................23 后压浆施工技术要求....................................24 后压浆管路设置........................................35 后压浆所用设备........................................36 质量控制..............................................37 安全文明施工.........................................5II下载后可任意编辑泰尔电子有限公司厂房工程灌注桩后压浆施工方案1 编制依据1.1 技术标准《建筑桩基技术法律规范》JGJ 94－94; 《建筑地基基础设计法律规范》GB 50007－ ; 《建筑地基基础工程施工质量验收法律规范》GB 50202－ ; 《混凝土结构设计法律规范》GB 个 50010－ 。中国建筑科学讨论院企业标准《灌注桩后压浆技术规程》1.2 技术文件《泰尔电子有限公司厂房工程桩详图》2 工程及桩基概况该工程人工挖孔桩系厂房独立柱基。设计桩径 Φ1000, 桩长6.2m, 孔底扩孔直径 1.8~2.2m( 挖孔深约为 7.1m) , 桩端持力层为卵石, 勘察报告给出端承力 KPa, 基桩承载力极限值大约为6500KN( 参见基桩设计图纸) 。鉴于持力层干燥、 松散, 扩底作业无法至 1.8~2.2m 设计要求。现拟采纳小扩底( 扩底直径不小于 1.45m) 加后压浆施工方案以满足基桩承载力不小于 6500KN 的设计要求。3 后压浆施工技术要求本次人工挖孔灌注桩后压浆参照中国建筑科学讨论院地基所编制的国家级工法《灌注桩后压浆( PPG) 工法》( YJGF04-98) 标准执行, 该技术专利号 ZL94-1-16598.1, 专利权人: 中国建筑科学讨论院。3.1 灌注桩后压浆施工流程如下: 检查压浆导管 检查压浆阀3 制作钢筋笼沉放钢筋笼后设置压浆导管和压浆混凝土施下载后可任意编辑及其质量 安装质量3.2 后压浆施工控制参数( 1) 后压浆采纳注浆量和注浆压力双控法, 水泥注入量为主, 泵送终止压力为辅。( 2) 压浆水泥为 P.O32.5 级, 注浆水灰比 0.7~0.55( 最后注入的水泥浆) 。 ( 3) 水泥压入量 kg, 泵送终止压力 2MPa( 暂定) 。满足下列条件之一可停止注浆: 水泥压入量和泵送压力均达设计要求。泵送压力超过 6MPa, 水泥注入不小于 1200kg。基桩上浮超过 2cm( 应即时监视桩的上浮) 。水泥浆从桩侧溢出, 且水泥注入量超过 1200...
