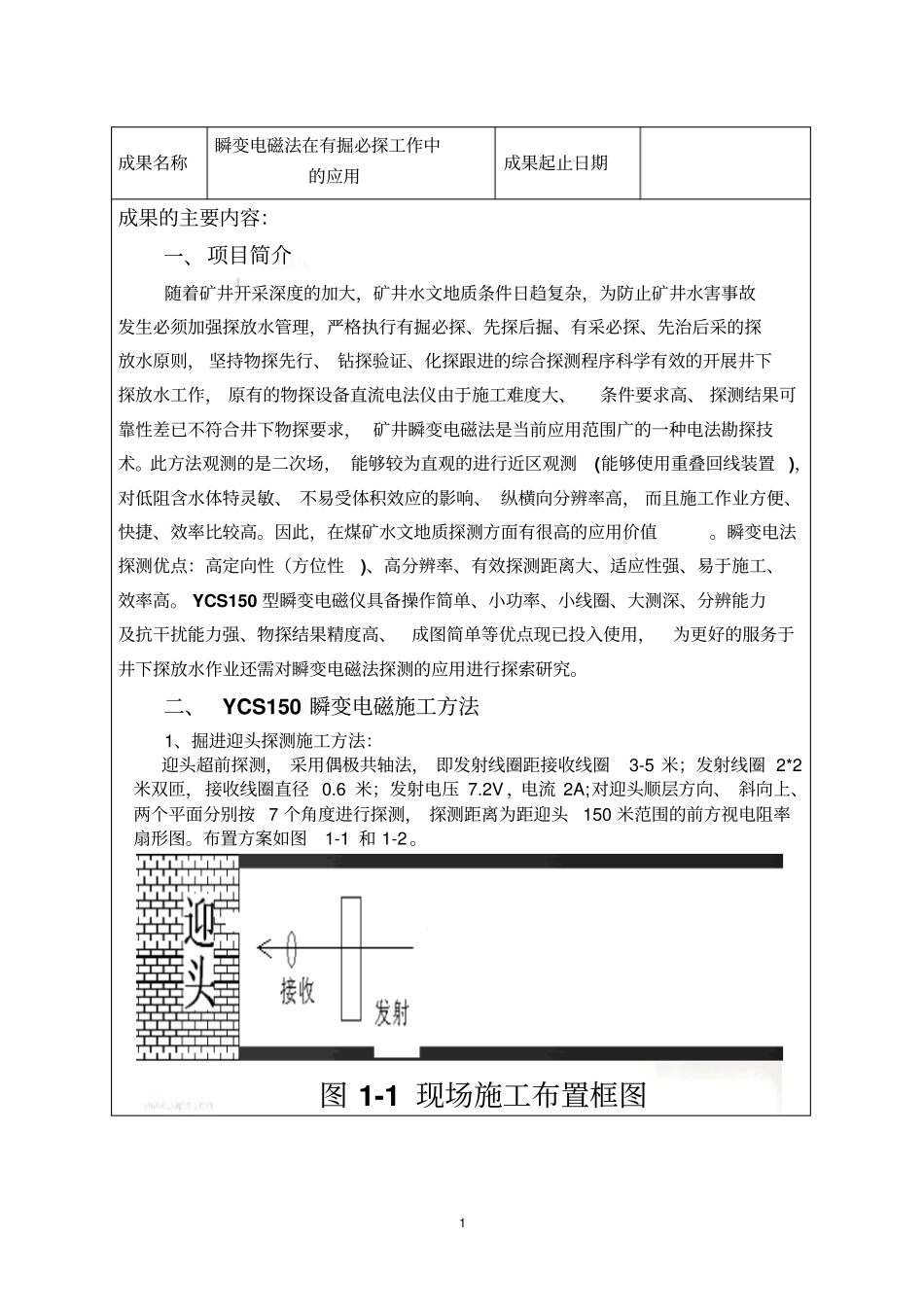

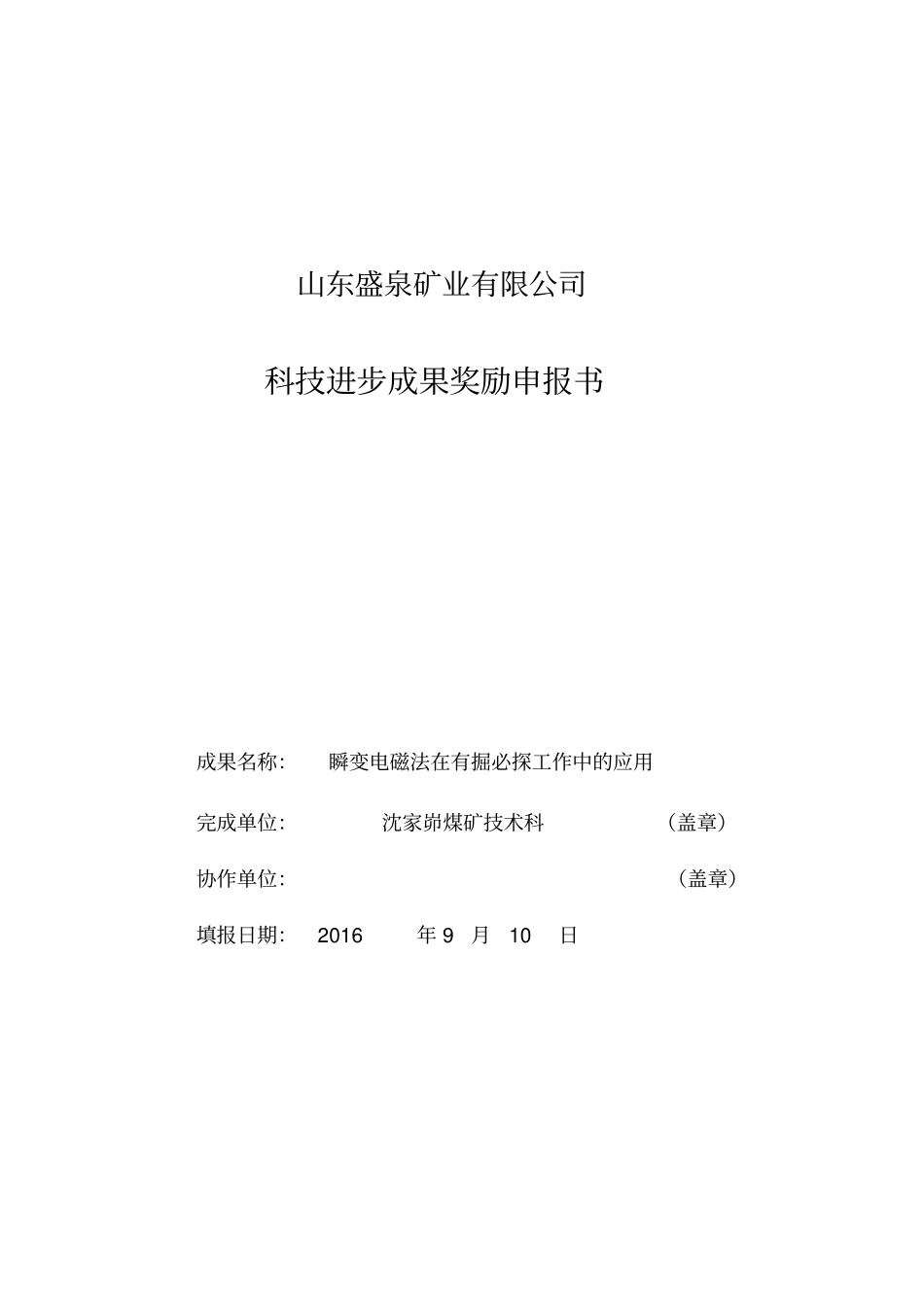

瞬变电磁法的应用山东盛泉矿业有限公司科技进步成果奖励申报书成果名称:瞬变电磁法在有掘必探工作中的应用完成单位:沈家峁煤矿技术科(盖章)协作单位:(盖章)填报日期: 2016 年 9 月 10 日1 成果名称瞬变电磁法在有掘必探工作中的应用成果起止日期成果的主要内容:一、项目简介随着矿井开采深度的加大,矿井水文地质条件日趋复杂,为防止矿井水害事故发生必须加强探放水管理,严格执行有掘必探、先探后掘、有采必探、先治后采的探放水原则, 坚持物探先行、 钻探验证、化探跟进的综合探测程序科学有效的开展井下探放水工作, 原有的物探设备直流电法仪由于施工难度大、条件要求高、 探测结果可靠性差已不符合井下物探要求, 矿井瞬变电磁法是当前应用范围广的一种电法勘探技术。此方法观测的是二次场, 能够较为直观的进行近区观测(能够使用重叠回线装置 ),对低阻含水体特灵敏、 不易受体积效应的影响、 纵横向分辨率高, 而且施工作业方便、快捷、效率比较高。因此,在煤矿水文地质探测方面有很高的应用价值。瞬变电法探测优点:高定向性(方位性)、高分辨率、有效探测距离大、适应性强、易于施工、效率高。 YCS150 型瞬变电磁仪具备操作简单、小功率、小线圈、大测深、分辨能力及抗干扰能力强、物探结果精度高、成图简单等优点现已投入使用,为更好的服务于井下探放水作业还需对瞬变电磁法探测的应用进行探索研究。二、 YCS150 瞬变电磁施工方法1、掘进迎头探测施工方法:迎头超前探测, 采用偶极共轴法, 即发射线圈距接收线圈3-5 米;发射线圈 2*2米双匝,接收线圈直径 0.6 米;发射电压 7.2V ,电流 2A;对迎头顺层方向、 斜向上、两个平面分别按 7 个角度进行探测, 探测距离为距迎头150 米范围的前方视电阻率扇形图。布置方案如图1-1 和 1-2 。图 1-1 现场施工布置框图2 图 1-2 瞬变电磁迎头顺层水平7 个方向探测角度示意图2、煤矿瞬变电磁仪探测原理瞬变电磁法原理为: 采用不接地回线或者接地线源向探测地面发送一次场,在其存在有效时间内,对地面下方介质的二次场测量电压同时间变化关系。二次场的强弱、衰减速度同地下质体有一定的关系。通过对二次场衰减情况,辨别地下质体特征。瞬变电磁法的工作方法是: 通过巷道中发射线圈向四周空间产生的一次场,使得岩体产生一定的感应电流,当发射线圈断电后,感应电流减弱,随时间推移而减小。感应电场生成的二次场会向下、向外扩散。这...
