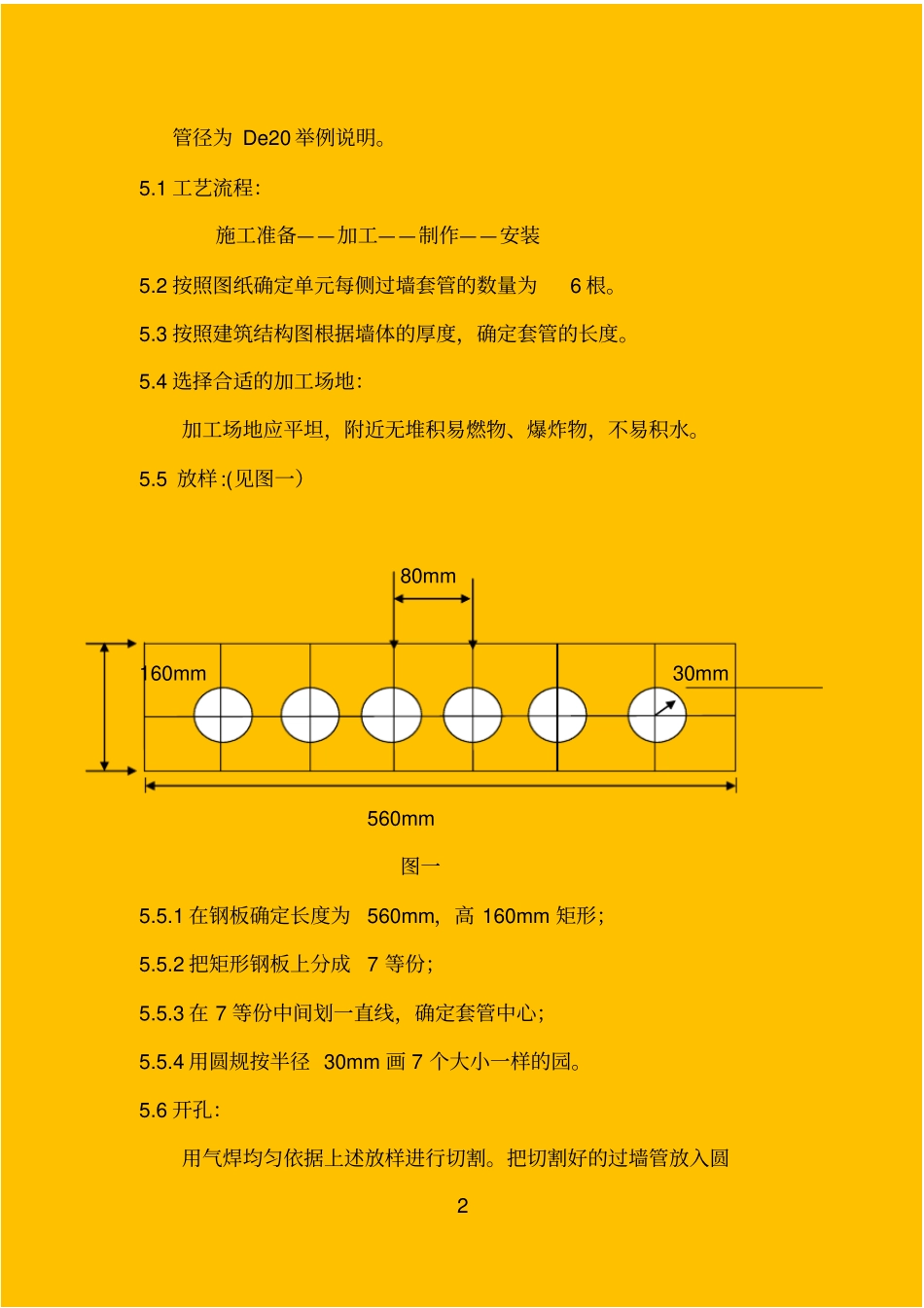

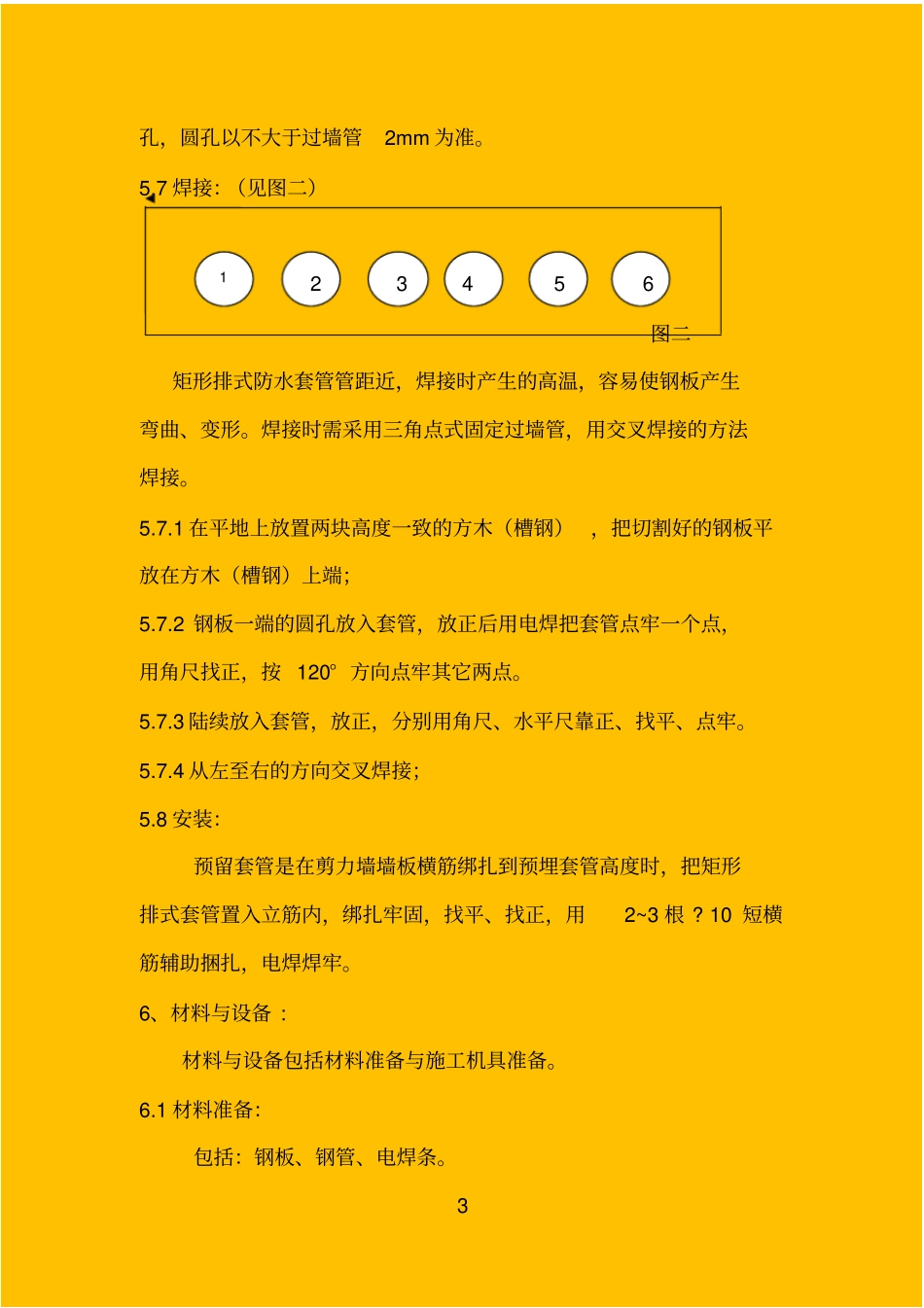

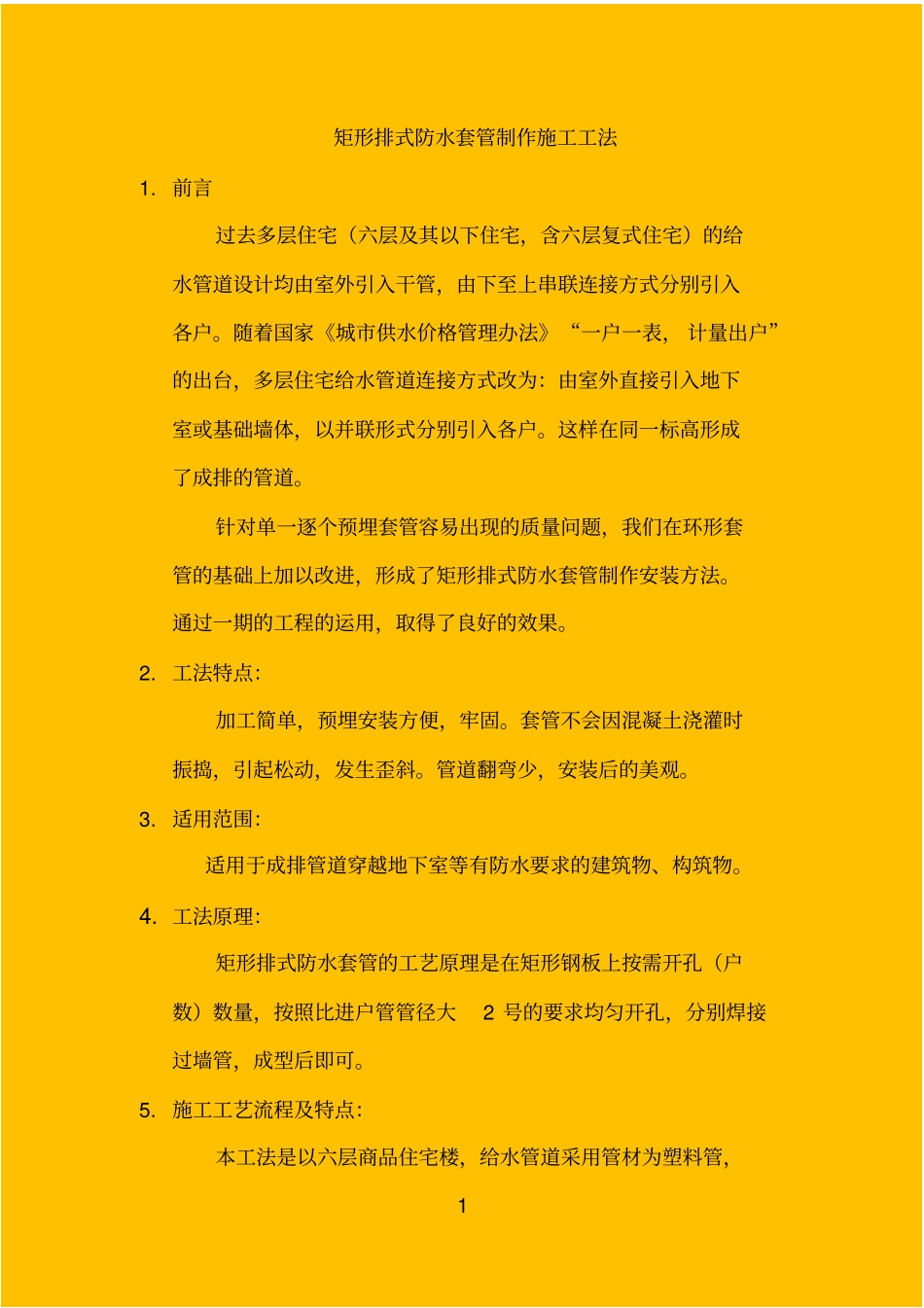

1 矩形排式防水套管制作施工工法1. 前言过去多层住宅(六层及其以下住宅,含六层复式住宅)的给水管道设计均由室外引入干管,由下至上串联连接方式分别引入各户。随着国家《城市供水价格管理办法》“一户一表, 计量出户”的出台,多层住宅给水管道连接方式改为:由室外直接引入地下室或基础墙体,以并联形式分别引入各户。这样在同一标高形成了成排的管道。针对单一逐个预埋套管容易出现的质量问题,我们在环形套管的基础上加以改进,形成了矩形排式防水套管制作安装方法。通过一期的工程的运用,取得了良好的效果。2. 工法特点:加工简单,预埋安装方便,牢固。套管不会因混凝土浇灌时振捣,引起松动,发生歪斜。管道翻弯少,安装后的美观。3. 适用范围:适用于成排管道穿越地下室等有防水要求的建筑物、构筑物。4. 工法原理:矩形排式防水套管的工艺原理是在矩形钢板上按需开孔(户数)数量,按照比进户管管径大2 号的要求均匀开孔,分别焊接过墙管,成型后即可。5. 施工工艺流程及特点:本工法是以六层商品住宅楼,给水管道采用管材为塑料管,2 管径为 De20 举例说明。5.1 工艺流程:施工准备——加工——制作——安装5.2 按照图纸确定单元每侧过墙套管的数量为6 根。5.3 按照建筑结构图根据墙体的厚度,确定套管的长度。5.4 选择合适的加工场地:加工场地应平坦,附近无堆积易燃物、爆炸物,不易积水。5.5 放样:(见图一)80mm 160mm 30mm 560mm 图一5.5.1 在钢板确定长度为560mm,高 160mm 矩形;5.5.2 把矩形钢板上分成7 等份;5.5.3 在 7 等份中间划一直线,确定套管中心;5.5.4 用圆规按半径 30mm 画 7 个大小一样的园。5.6 开孔:用气焊均匀依据上述放样进行切割。把切割好的过墙管放入圆3 孔,圆孔以不大于过墙管2mm 为准。5.7 焊接:(见图二)2 3 4 5 6 图二矩形排式防水套管管距近,焊接时产生的高温,容易使钢板产生弯曲、变形。焊接时需采用三角点式固定过墙管,用交叉焊接的方法焊接。5.7.1 在平地上放置两块高度一致的方木(槽钢),把切割好的钢板平放在方木(槽钢)上端;5.7.2 钢板一端的圆孔放入套管,放正后用电焊把套管点牢一个点,用角尺找正,按 120° 方向点牢其它两点。5.7.3 陆续放入套管,放正,分别用角尺、水平尺靠正、找平、点牢。5.7.4 从左至右的方向交叉焊接;5.8 安装:预留套管是在剪力墙墙板横筋绑扎到预埋套管高度时,把矩形排式套管置入立筋内,绑扎牢...
