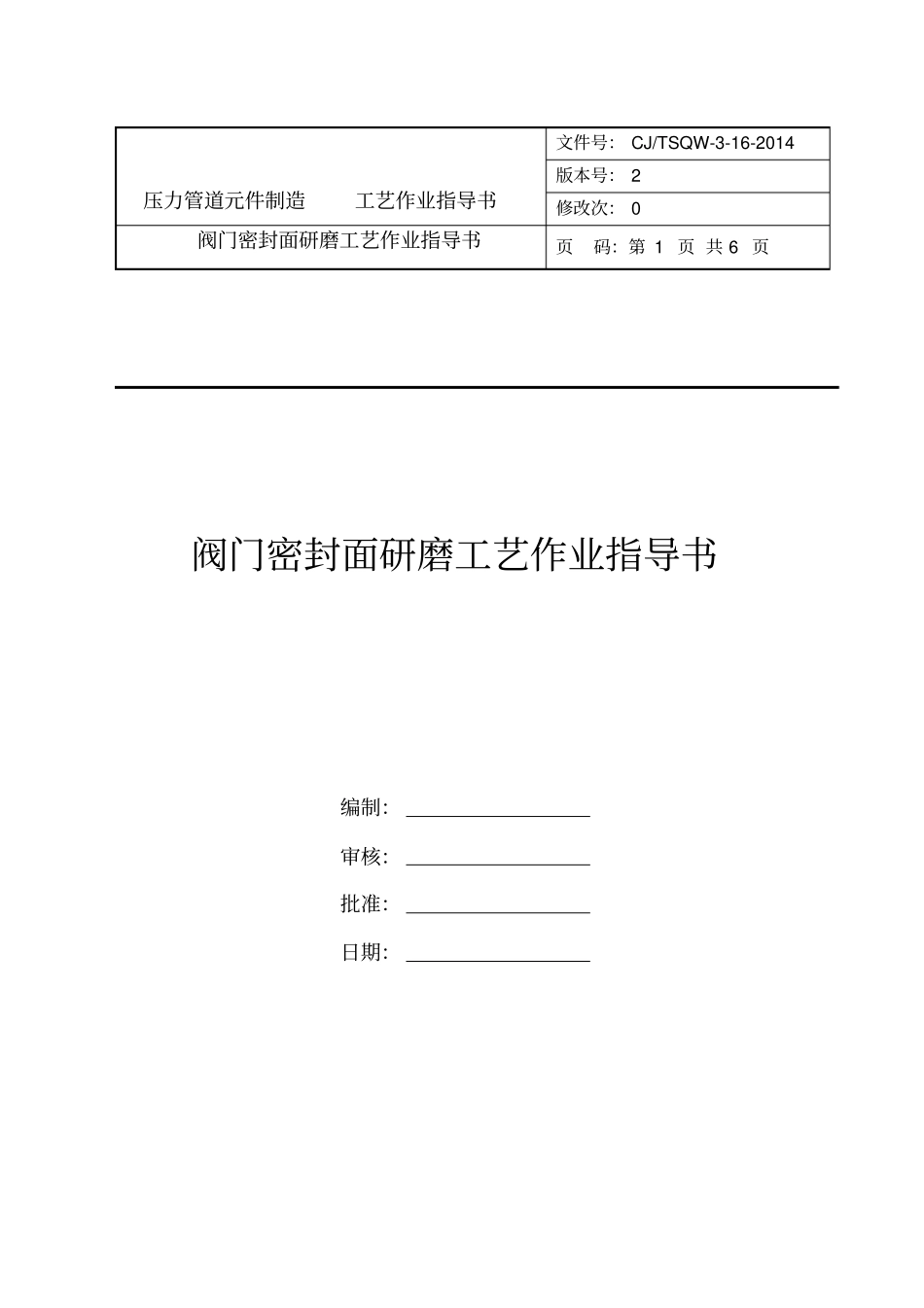

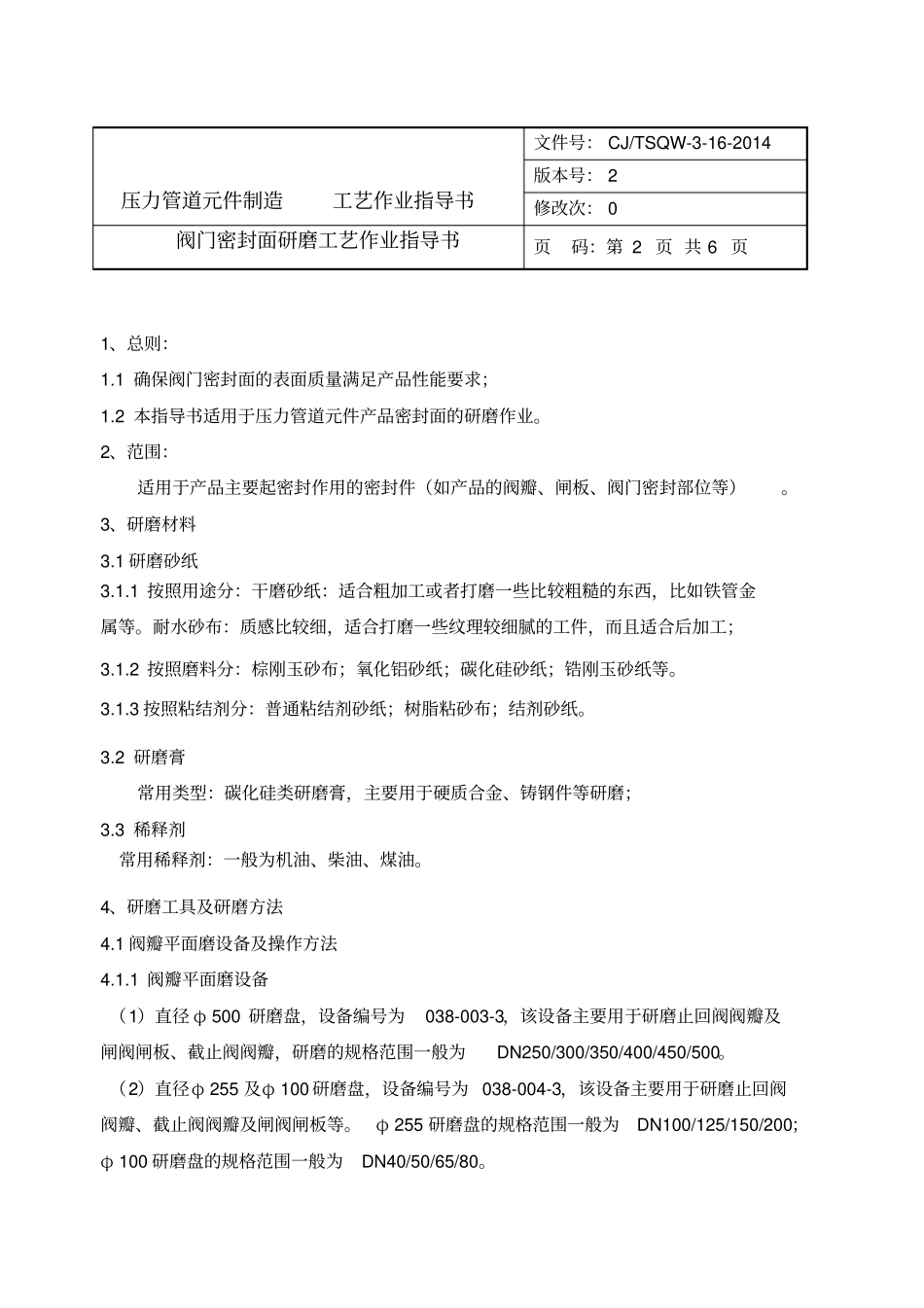

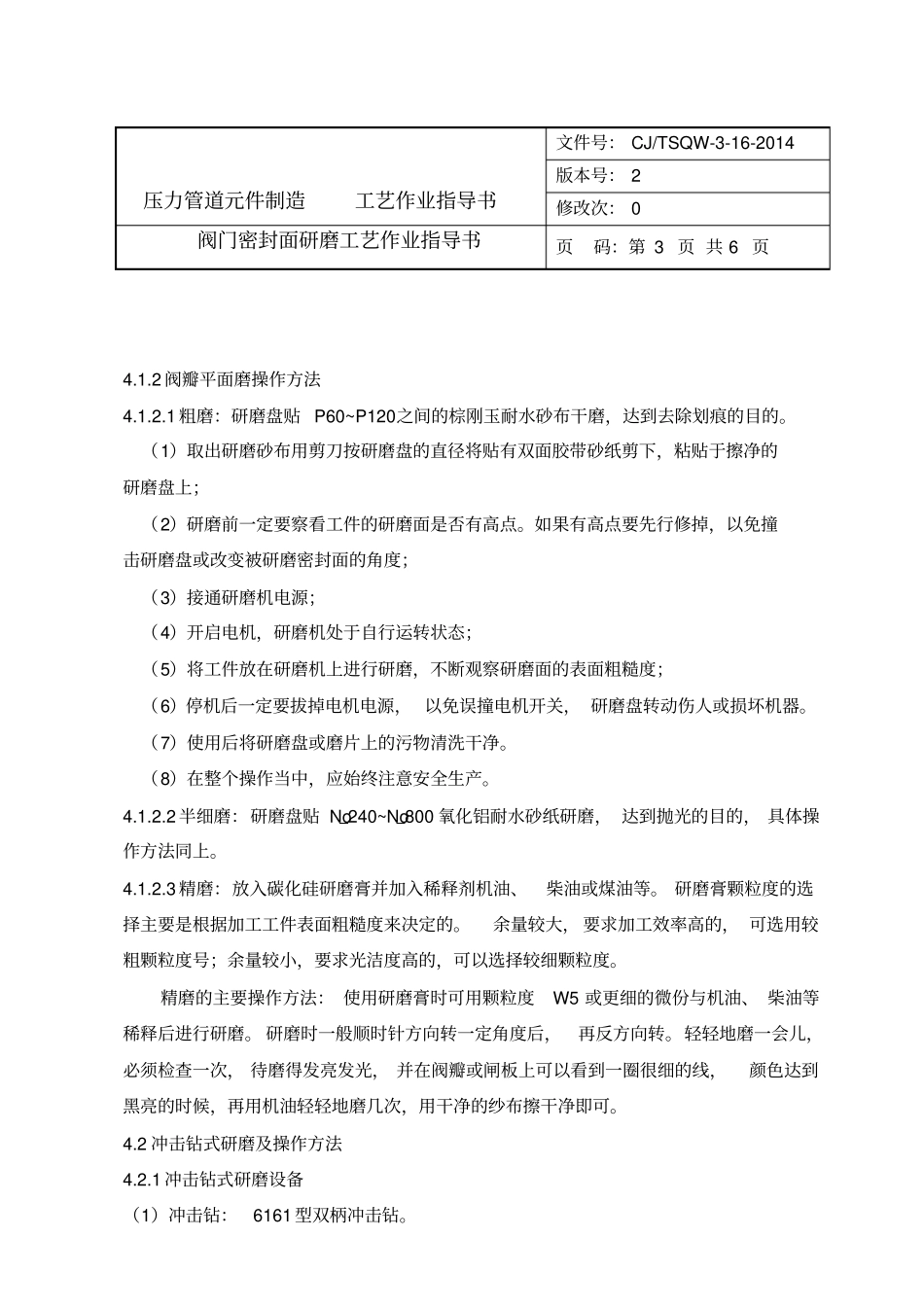

压力管道元件制造工艺作业指导书文件号: CJ/TSQW-3-16-2014 版本号: 2 修改次: 0 阀门密封面研磨工艺作业指导书页码:第 1 页 共 6 页阀门密封面研磨工艺作业指导书编制:审核:批准:日期:压力管道元件制造工艺作业指导书文件号: CJ/TSQW-3-16-2014 版本号: 2 修改次: 0 阀门密封面研磨工艺作业指导书页码:第 2 页 共 6 页1、总则:1.1 确保阀门密封面的表面质量满足产品性能要求;1.2 本指导书适用于压力管道元件产品密封面的研磨作业。2、范围:适用于产品主要起密封作用的密封件(如产品的阀瓣、闸板、阀门密封部位等)。3、研磨材料3.1 研磨砂纸3.1.1 按照用途分:干磨砂纸:适合粗加工或者打磨一些比较粗糙的东西,比如铁管金属等。耐水砂布:质感比较细,适合打磨一些纹理较细腻的工件,而且适合后加工;3.1.2 按照磨料分:棕刚玉砂布;氧化铝砂纸;碳化硅砂纸;锆刚玉砂纸等。3.1.3 按照粘结剂分:普通粘结剂砂纸;树脂粘砂布;结剂砂纸。3.2 研磨膏常用类型:碳化硅类研磨膏,主要用于硬质合金、铸钢件等研磨;3.3 稀释剂常用稀释剂:一般为机油、柴油、煤油。4、研磨工具及研磨方法4.1 阀瓣平面磨设备及操作方法4.1.1 阀瓣平面磨设备(1)直径 φ 500 研磨盘,设备编号为038-003-3,该设备主要用于研磨止回阀阀瓣及闸阀闸板、截止阀阀瓣,研磨的规格范围一般为DN250/300/350/400/450/500。(2)直径φ 255 及φ 100 研磨盘,设备编号为 038-004-3,该设备主要用于研磨止回阀阀瓣、截止阀阀瓣及闸阀闸板等。φ 255 研磨盘的规格范围一般为DN100/125/150/200;φ 100 研磨盘的规格范围一般为DN40/50/65/80。压力管道元件制造工艺作业指导书文件号: CJ/TSQW-3-16-2014 版本号: 2 修改次: 0 阀门密封面研磨工艺作业指导书页码:第 3 页 共 6 页4.1.2 阀瓣平面磨操作方法4.1.2.1 粗磨:研磨盘贴 P60~P120之间的棕刚玉耐水砂布干磨,达到去除划痕的目的。(1)取出研磨砂布用剪刀按研磨盘的直径将贴有双面胶带砂纸剪下,粘贴于擦净的研磨盘上;(2)研磨前一定要察看工件的研磨面是否有高点。如果有高点要先行修掉,以免撞击研磨盘或改变被研磨密封面的角度;(3)接通研磨机电源;(4)开启电机,研磨机处于自行运转状态;(5)将工件放在研磨机上进行研磨,不断观察研磨面的表面粗糙度;(6)停机后一定要拔掉电机电源, 以免误撞电机开关, 研磨盘转动伤人或损坏机...
