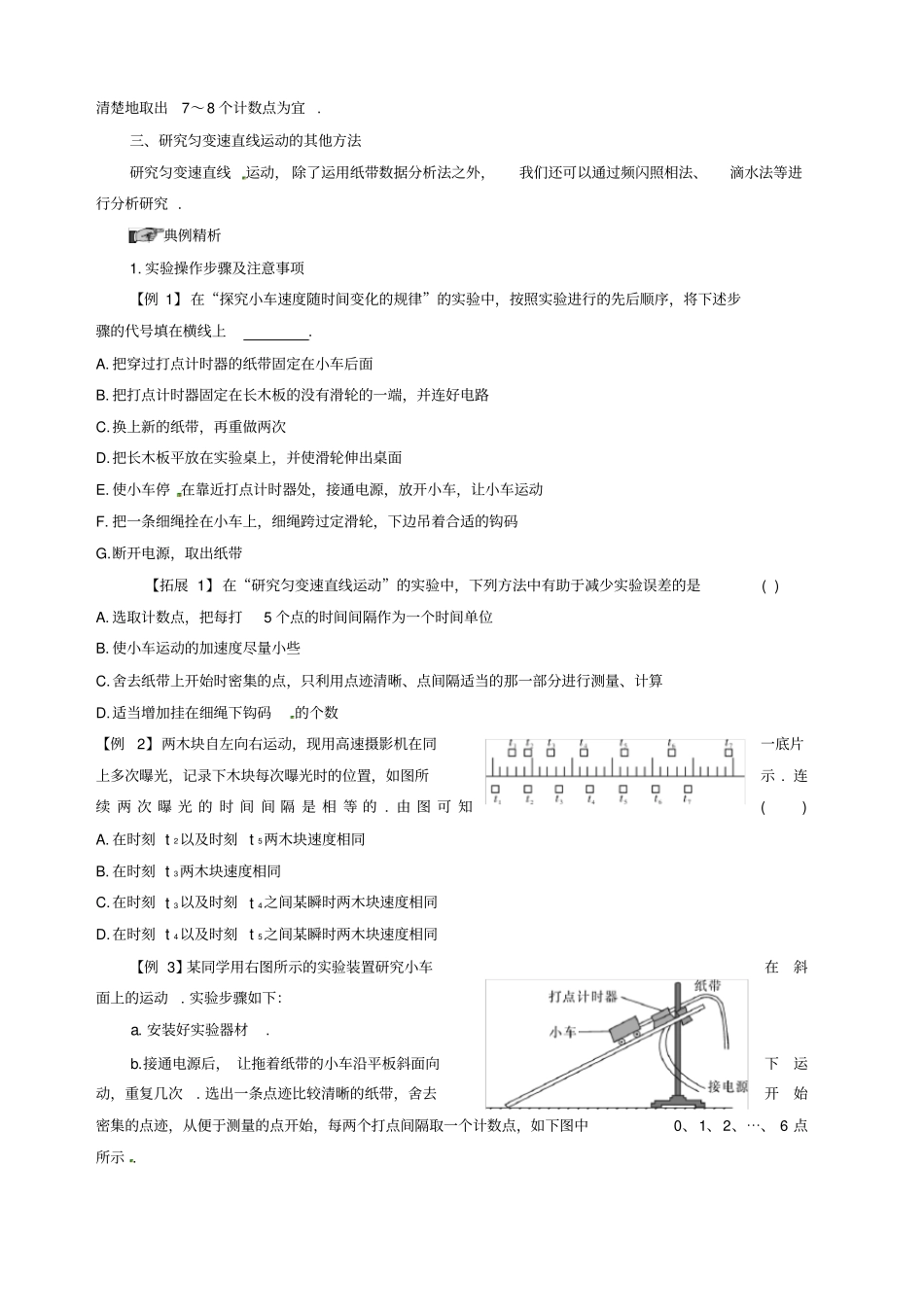

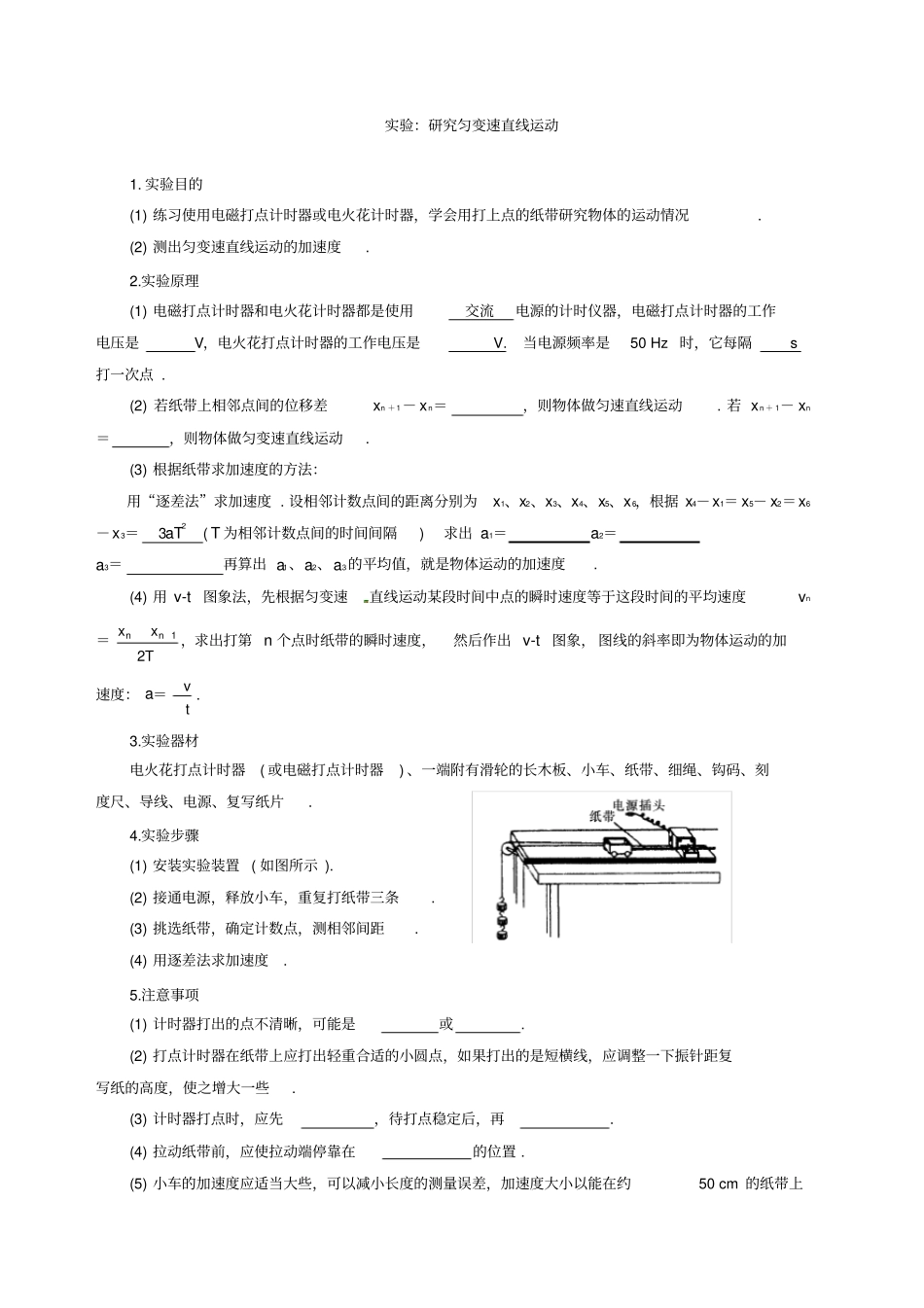

实验：研究匀变速直线运动1. 实验目的(1) 练习使用电磁打点计时器或电火花计时器，学会用打上点的纸带研究物体的运动情况. (2) 测出匀变速直线运动的加速度. 2.实验原理(1) 电磁打点计时器和电火花计时器都是使用交流电源的计时仪器，电磁打点计时器的工作电压是V，电火花打点计时器的工作电压是 V.当电源频率是50 Hz 时，它每隔 s打一次点 . (2) 若纸带上相邻点间的位移差xn ＋1－ xn＝，则物体做匀速直线运动. 若 xn ＋ 1－ xn＝，则物体做匀变速直线运动. (3) 根据纸带求加速度的方法：用“逐差法”求加速度 . 设相邻计数点间的距离分别为x1、x2、x3、x4、x5、x6，根据 x4－x1＝ x5－ x2＝x6－x3＝3aT2( T 为相邻计数点间的时间间隔) 求出 a1＝a2＝a3＝再算出 a1、a2、a3的平均值，就是物体运动的加速度. (4) 用 v-t图象法，先根据匀变速直线运动某段时间中点的瞬时速度等于这段时间的平均速度vn＝Txxnn21 ，求出打第 n 个点时纸带的瞬时速度，然后作出 v-t图象， 图线的斜率即为物体运动的加速度： a＝tv . 3.实验器材电火花打点计时器( 或电磁打点计时器) 、一端附有滑轮的长木板、小车、纸带、细绳、钩码、刻度尺、导线、电源、复写纸片. 4.实验步骤(1) 安装实验装置 ( 如图所示 ). (2) 接通电源，释放小车，重复打纸带三条. (3) 挑选纸带，确定计数点，测相邻间距. (4) 用逐差法求加速度. 5.注意事项(1) 计时器打出的点不清晰，可能是或. (2) 打点计时器在纸带上应打出轻重合适的小圆点，如果打出的是短横线，应调整一下振针距复写纸的高度，使之增大一些. (3) 计时器打点时，应先，待打点稳定后，再. (4) 拉动纸带前，应使拉动端停靠在的位置 . (5) 小车的加速度应适当大些，可以减小长度的测量误差，加速度大小以能在约50 cm 的纸带上清楚地取出7～8 个计数点为宜 . 三、研究匀变速直线运动的其他方法研究匀变速直线运动， 除了运用纸带数据分析法之外，我们还可以通过频闪照相法、滴水法等进行分析研究 . 典例精析1. 实验操作步骤及注意事项【例 1】在“探究小车速度随时间变化的规律”的实验中，按照实验进行的先后顺序，将下述步骤的代号填在横线上. A. 把穿过打点计时器的纸带固定在小车后面B. 把打点计时器固定在长木板的没有滑轮的一端，并连好电路C.换上新的纸带，再重做两次D.把长木板平放在实验桌上，并使滑轮伸出桌面E. 使小车停 在靠近打...
