琅岐岛雁行江北岸片区综合整治开发建设道路项目桥梁工程T梁施工技术交底书

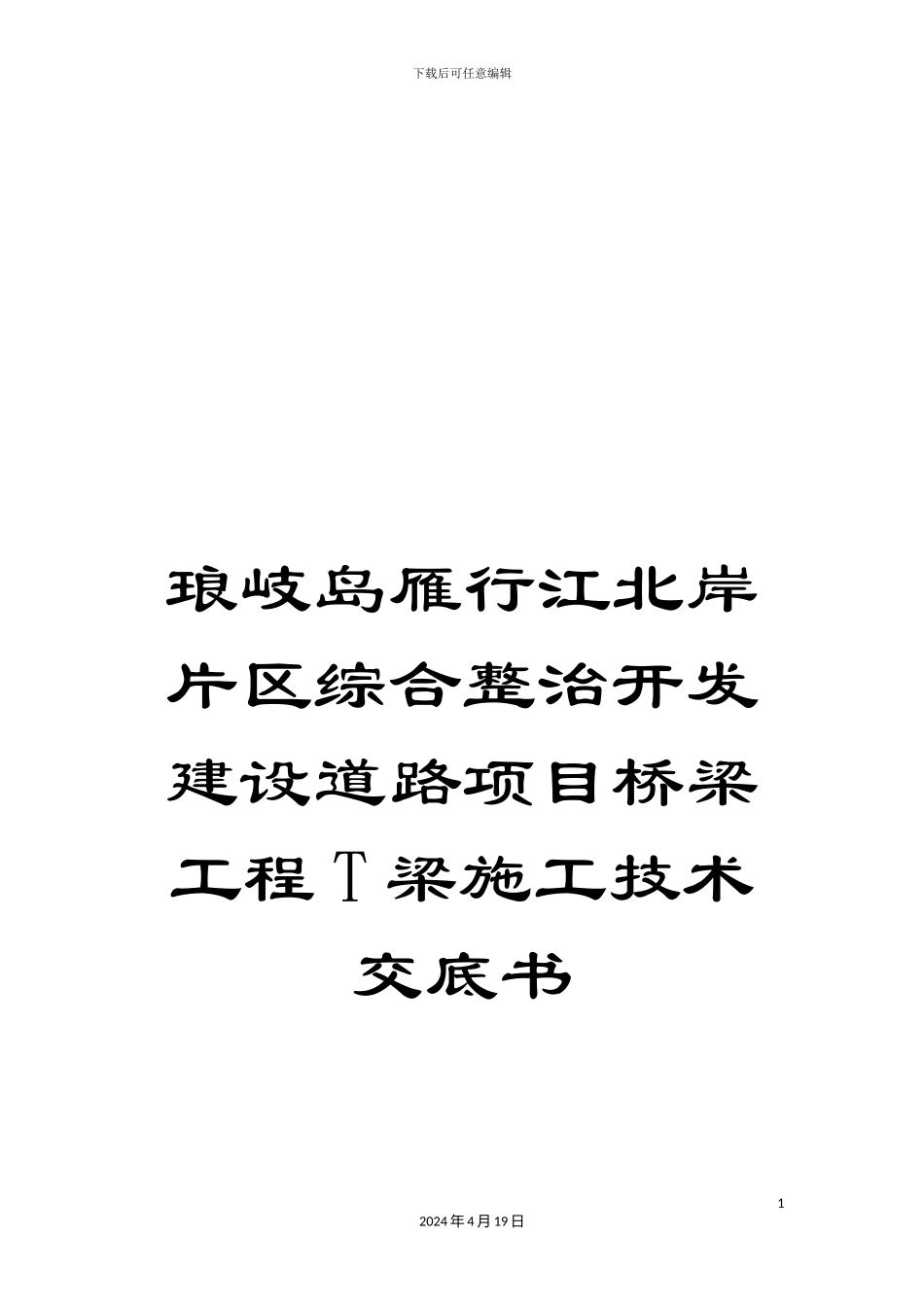

琅岐岛雁行江北岸片区综合整治开发建设道路项目桥梁工程T梁施工技术交底书_第1页
1/32
琅岐岛雁行江北岸片区综合整治开发建设道路项目桥梁工程T梁施工技术交底书_第2页
2/32

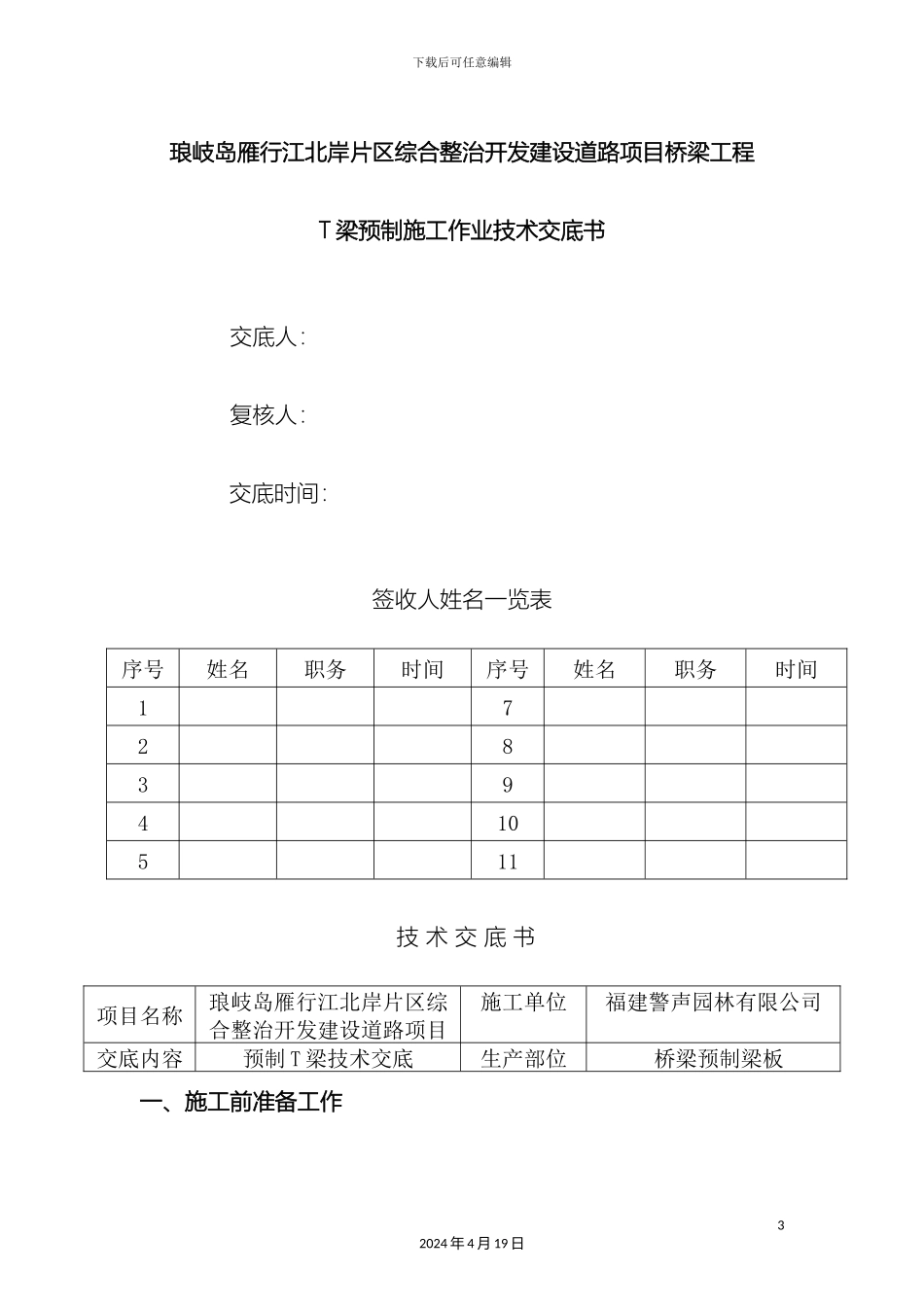

琅岐岛雁行江北岸片区综合整治开发建设道路项目桥梁工程T梁施工技术交底书_第3页
3/32
下载后可任意编辑琅岐岛雁行江北岸片区综合整治开发建设道路项目桥梁工程 T 梁施工技术交底书12024 年 4 月 19 日下载后可任意编辑22024 年 4 月 19 日下载后可任意编辑琅岐岛雁行江北岸片区综合整治开发建设道路项目桥梁工程T 梁预制施工作业技术交底书交底人: 复核人: 交底时间: 签收人姓名一览表序号姓名职务时间序号姓名职务时间172839410511技 术 交 底 书项目名称琅岐岛雁行江北岸片区综合整治开发建设道路项目施工单位福建警声园林有限公司交底内容预制 T 梁技术交底生产部位桥梁预制梁板一、施工前准备工作32024 年 4 月 19 日下载后可任意编辑1、人员情况:根据施工要求,配备充分的人员。2、设备情况:吊装设备:预制场配门吊 2 套, 22 米跨距,每台起吊 50T(梁重 90 吨左右),负责混凝土浇筑和梁板移存。电力设备:预制场单独设置 150KW 供电系统。钢筋加工设备:手提焊机 2 台,500 型电焊机 4 台,切断机 2台,弯曲机 2 台;钢筋调直机 1 台商品混凝土,高频振捣器、振捣棒满足生产要求;张拉压浆设备:YC 千斤顶 200 吨位 2 台(未含负弯矩张拉)及配套设备,搅浆机 1 台,压浆泵 1 套。二、T 梁施工工艺1、建造台座对预制场进行整平碾压,然后开挖台座基础浇筑台座混凝土,42024 年 4 月 19 日下载后可任意编辑台座混凝土设置两层,第一层为 C20 混凝土条形基础,第二层钢筋混凝土厚度为 35cm、宽度与 T 梁设计底板同宽,顶面为 10mm厚钢板。按设计 T 梁预留反预拱度(30 米反拱 1.8cm,),按抛物线设置,在台座上预留穿索兜底所需的活动底板。2、钢筋制作及预应力管道的安装 (1)钢筋制作 绑扎钢筋前,认真放样,安放预埋件,梁底主筋采纳对焊的方法焊接,骨架钢筋片在底模上绑扎,安放好侧模后,绑扎顶板钢筋。 (2)安装波纹管道预应力管道纵坐标数值,图纸上是从管道中心线到底模的距离,实际施工应减去管道半径,得出管道下缘至底模面的尺寸,印发52024 年 4 月 19 日下载后可任意编辑给现场技术人员进行坐标定位,用明显的标志在混凝土台座上,波纹管要固定牢固,按设计图纸要求直线段每隔 1m 设置一道定位网钢筋,曲线段每隔 0.5m 设置一道定位网钢筋。管道接口要对齐,专门的接头要牢固严密,防止灌注混凝土时脱节或进浆堵塞。管 道 安 装 完 成 后 , 允 许 偏 差 为 : 管 道 坐 标 顺 梁 长 方 向 ...
