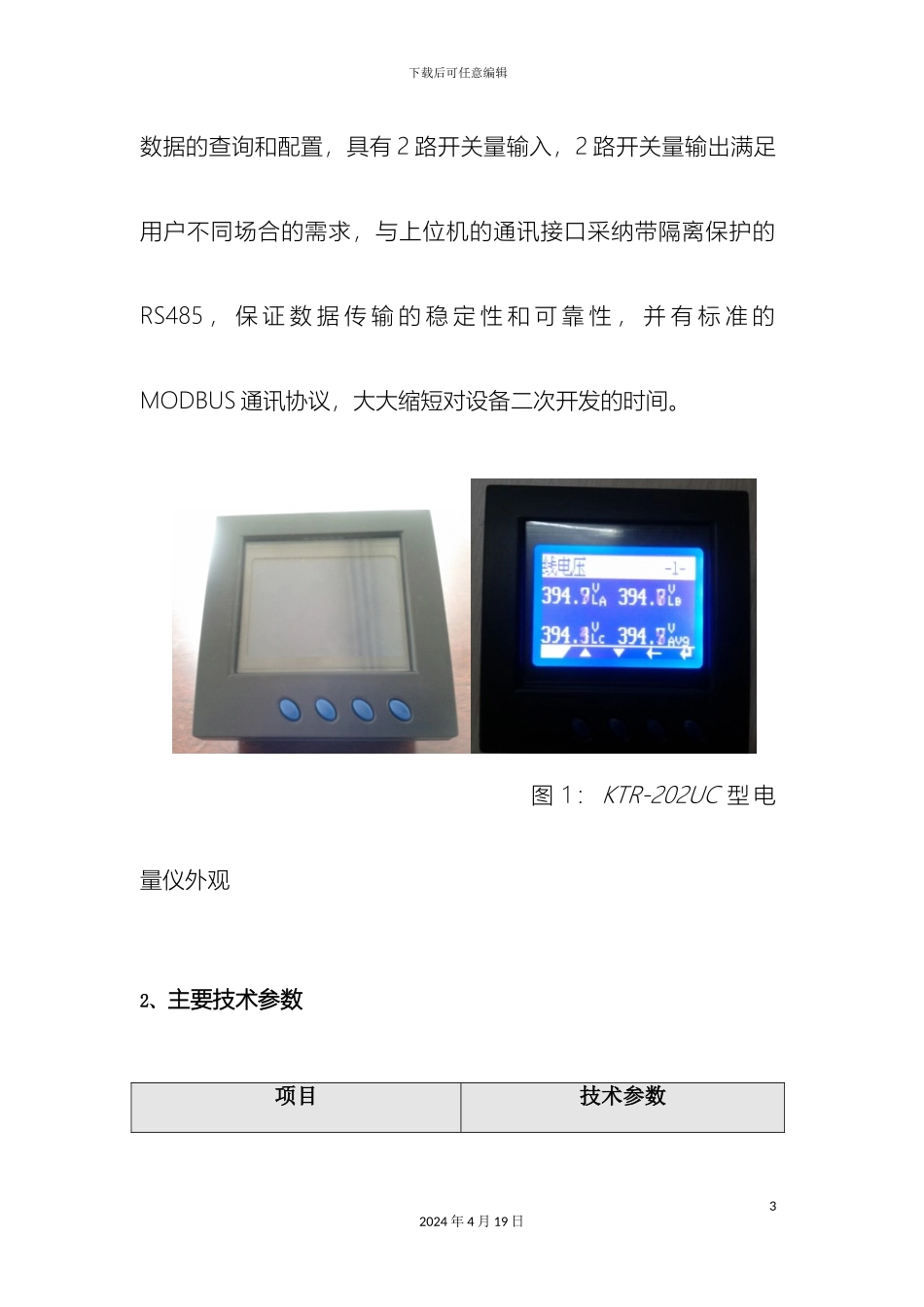

下载后可任意编辑电量检测仪电量监测仪和智能电量仪高精度三相电量记录仪与方案12024 年 4 月 19 日下载后可任意编辑高精度三相电量记录仪与方案1、产品概述KTR-202UC 型电量仪(以下简称仪表)采纳大屏幕的 LCD液晶显示屏,可显示三相线电压,三相相电压,三相电流,三相(总)有功功率,三相(总)无功功率,三相(总)视在功率,三相(总)功率因数,总有功电量,总无功电量,电网频率等沟通电参量,可用于主回路或二次回路的变量检测,对于实时监测用户电网的供电质量提供准确,可靠的数据依据。仪表各项技术指标符合 GB/T17883-1999《0.2S 级和 0.5S 级静止式沟通有功电度表》,GB/T17882-1999《2 级和 3 级静止式沟通无功电度表》,DL/T614-1997《多功能电度表》等国家标准以及行业标准。仪表体积小巧,安装方便,风格统一的人机界面方便用户对22024 年 4 月 19 日下载后可任意编辑数据的查询和配置,具有 2 路开关量输入,2 路开关量输出满足用户不同场合的需求,与上位机的通讯接口采纳带隔离保护的RS485 , 保 证 数 据 传 输 的 稳 定 性 和 可 靠 性 , 并 有 标 准 的MODBUS 通讯协议,大大缩短对设备二次开发的时间。图 1 : KTR-202UC 型 电量仪外观2、主要技术参数项目技术参数32024 年 4 月 19 日下载后可任意编辑电源供电电压AC(185V-265V)或取某相电压功耗电压回路:每相≦1.5W,6VA电流回路:每相≦0.2VA测量指标电压规格3×220/380V RMS 精度:0.2 级电流规格5A 额定 RMS 精度:0.2 级频率35HZ~65HZ功率有功精度:0.5 级无功精度:1 级功率因数精度:0.5 级通讯通讯接口带隔离保护的 RS485 接口通讯规约MODBUS-RTU通讯速率可设置 BPS1200~19200显示LCD 液晶字符显示过载能力2 倍额定电流: 连续工作10 倍额定电流: 20S20 倍额定电流: 1S启动符合 GB/T17883-1999 及 GB/T17882-1999 要求潜动电压回路加额定电压的 115%,电流线路无电流,仪表测试输出不产生多于一个脉冲工作温度范围-40℃—80℃相对湿度≦90%(无凝露)表 1:KTR-202UC 型电量仪技术参数42024 年 4 月 19 日下载后可任意编辑方案一、综述随着电力事业的快速进展, 当前对于骨干输变电线路上的超高压变电站(500KV,220KV,及绝大部分 110KV 变电站)大多已经建立起光纤传输连接,并在生产管理上建立了 SCADA 系统, 能够进行中心调度、地区调度的多级监控、调度...
