通信工程课程设计报告

通信工程课程设计报告_第1页
1/11
通信工程课程设计报告_第2页
2/11
通信工程课程设计报告_第3页
3/11

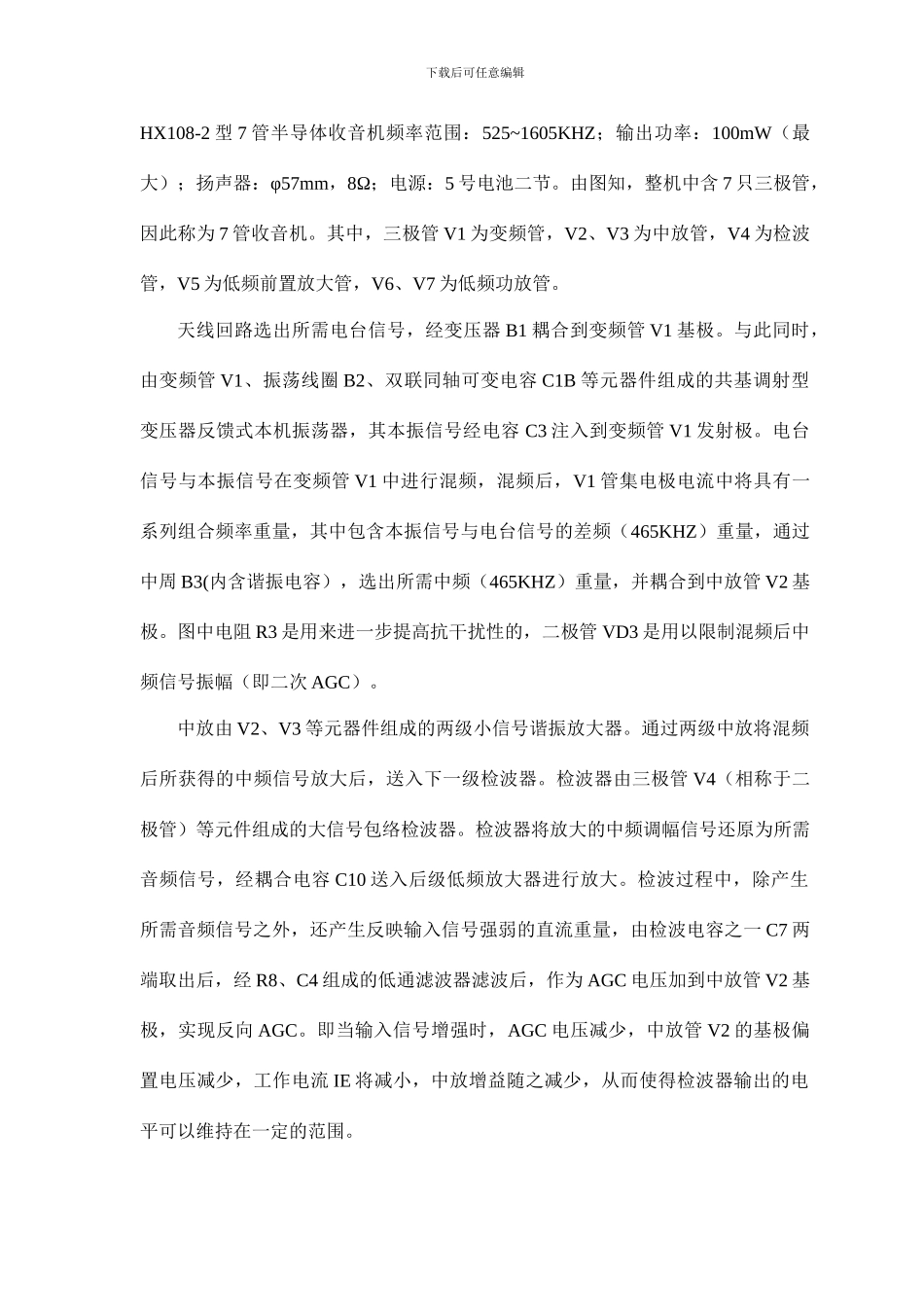

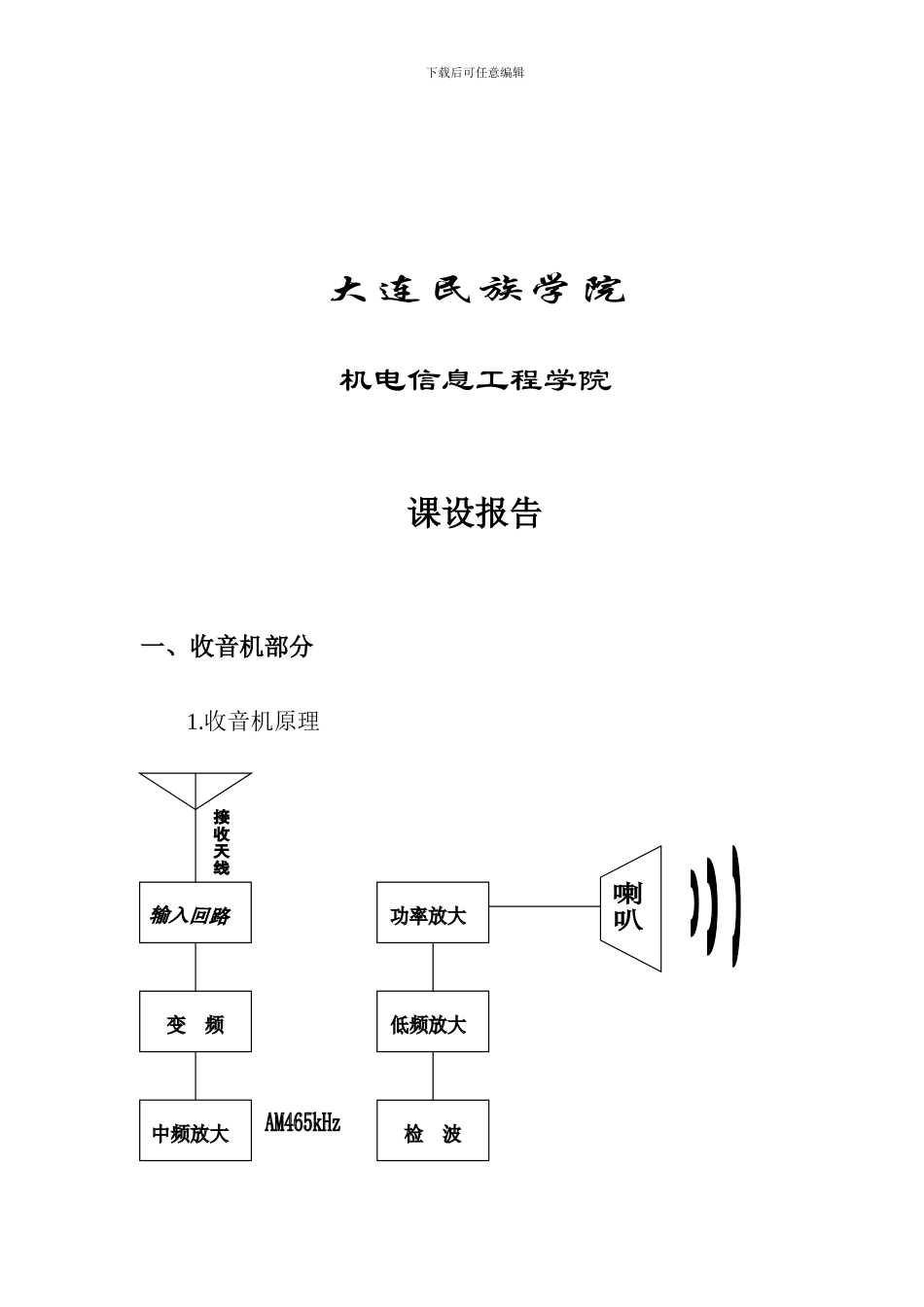

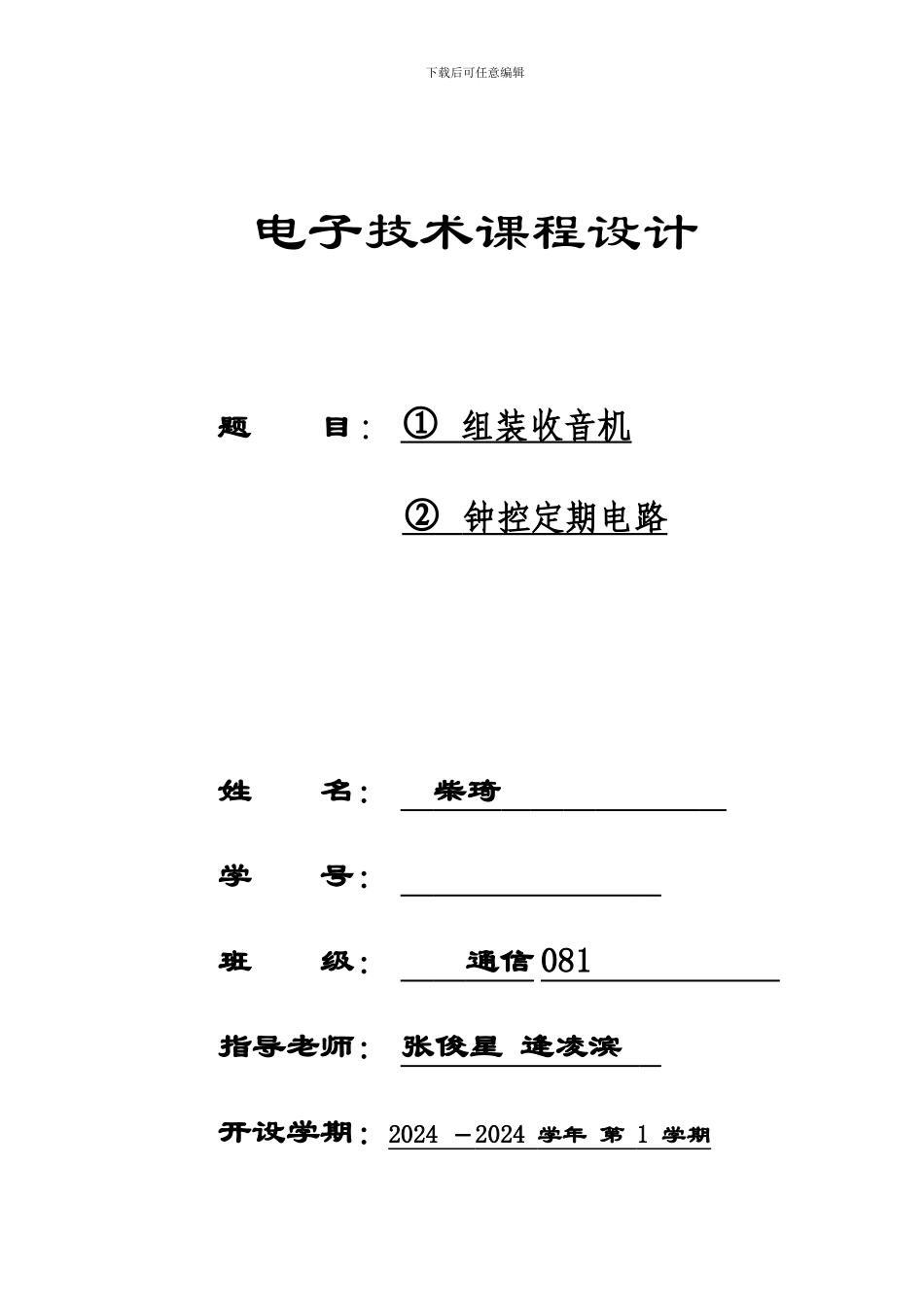

下载后可任意编辑电子技术课程设计题 目: ① 组装收音机 ② 钟控定期电路 姓 名: 柴琦 学 号: 班 级: 通信 081 指导老师: 张俊星 逄凌滨 开设学期:2024 - 2024 学年 第 1 学期 下载后可任意编辑大连民族学院机电信息工程学院课设报告一、收音机部分1.收音机原理下载后可任意编辑HX108-2 型 7 管半导体收音机频率范围:525~1605KHZ;输出功率:100mW(最大);扬声器:φ57mm,8Ω;电源:5 号电池二节。由图知,整机中含 7 只三极管,因此称为 7 管收音机。其中,三极管 V1 为变频管,V2、V3 为中放管,V4 为检波管,V5 为低频前置放大管,V6、V7 为低频功放管。天线回路选出所需电台信号,经变压器 B1 耦合到变频管 V1 基极。与此同时,由变频管 V1、振荡线圈 B2、双联同轴可变电容 C1B 等元器件组成的共基调射型变压器反馈式本机振荡器,其本振信号经电容 C3 注入到变频管 V1 发射极。电台信号与本振信号在变频管 V1 中进行混频,混频后,V1 管集电极电流中将具有一系列组合频率重量,其中包含本振信号与电台信号的差频(465KHZ)重量,通过中周 B3(内含谐振电容),选出所需中频(465KHZ)重量,并耦合到中放管 V2 基极。图中电阻 R3 是用来进一步提高抗干扰性的,二极管 VD3 是用以限制混频后中频信号振幅(即二次 AGC)。中放由 V2、V3 等元器件组成的两级小信号谐振放大器。通过两级中放将混频后所获得的中频信号放大后,送入下一级检波器。检波器由三极管 V4(相称于二极管)等元件组成的大信号包络检波器。检波器将放大的中频调幅信号还原为所需音频信号,经耦合电容 C10 送入后级低频放大器进行放大。检波过程中,除产生所需音频信号之外,还产生反映输入信号强弱的直流重量,由检波电容之一 C7 两端取出后,经 R8、C4 组成的低通滤波器滤波后,作为 AGC 电压加到中放管 V2 基极,实现反向 AGC。即当输入信号增强时,AGC 电压减少,中放管 V2 的基极偏置电压减少,工作电流 IE 将减小,中放增益随之减少,从而使得检波器输出的电平可以维持在一定的范围。下载后可任意编辑低放部分由前置放大器和低频功率放大器组成。由 V5 组成的变压器耦合式前置放大器将检波器输出的音频信号放大后,经输入变压器 B6 送入功率放大器进行功率放大。功率放大器由 V6、V7 等元器件组成,它们组成了变压器耦合式乙类推挽功率放大器,将音频信号功率放大到...
