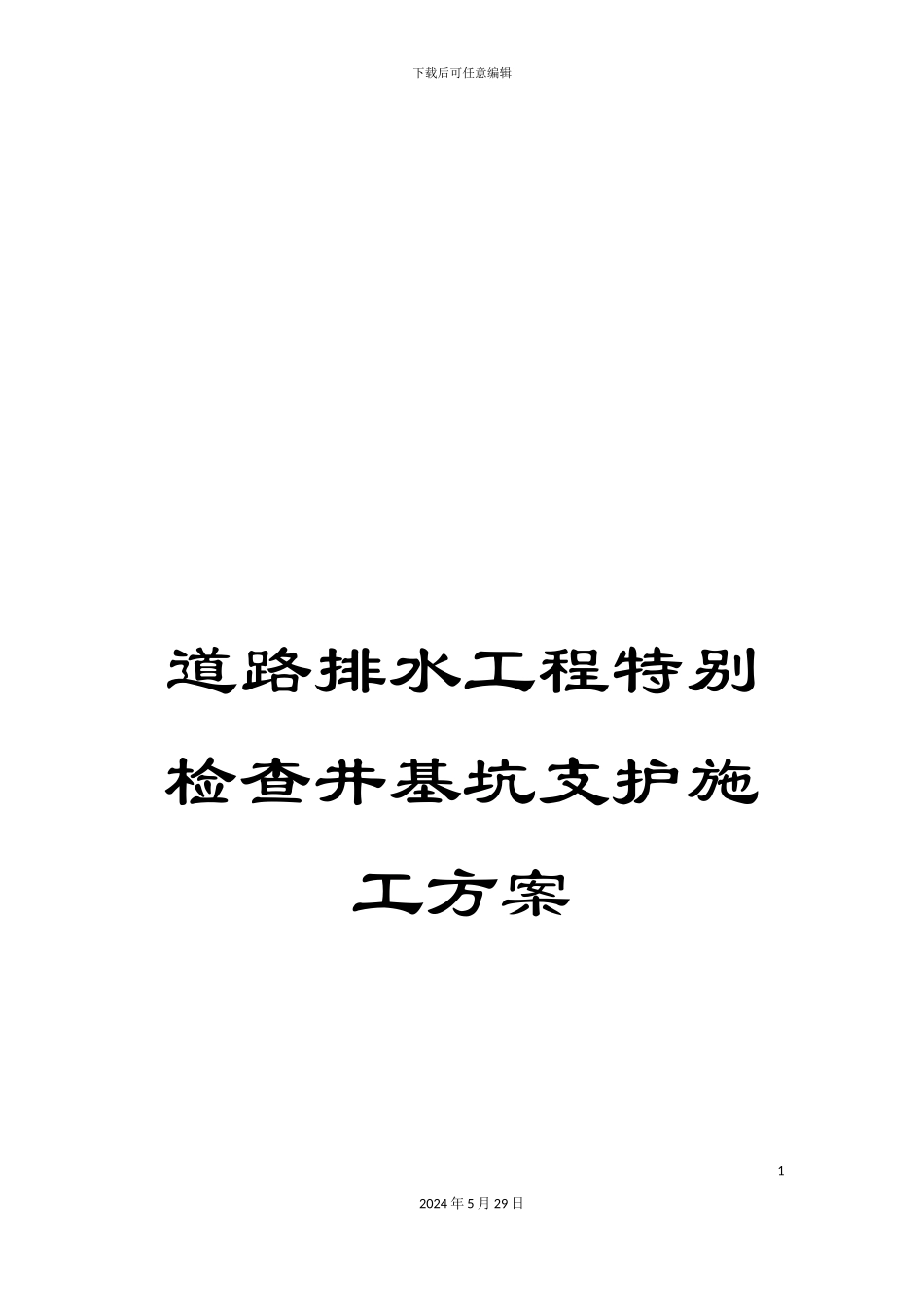

道路排水工程特殊检查井基坑支护施工方案

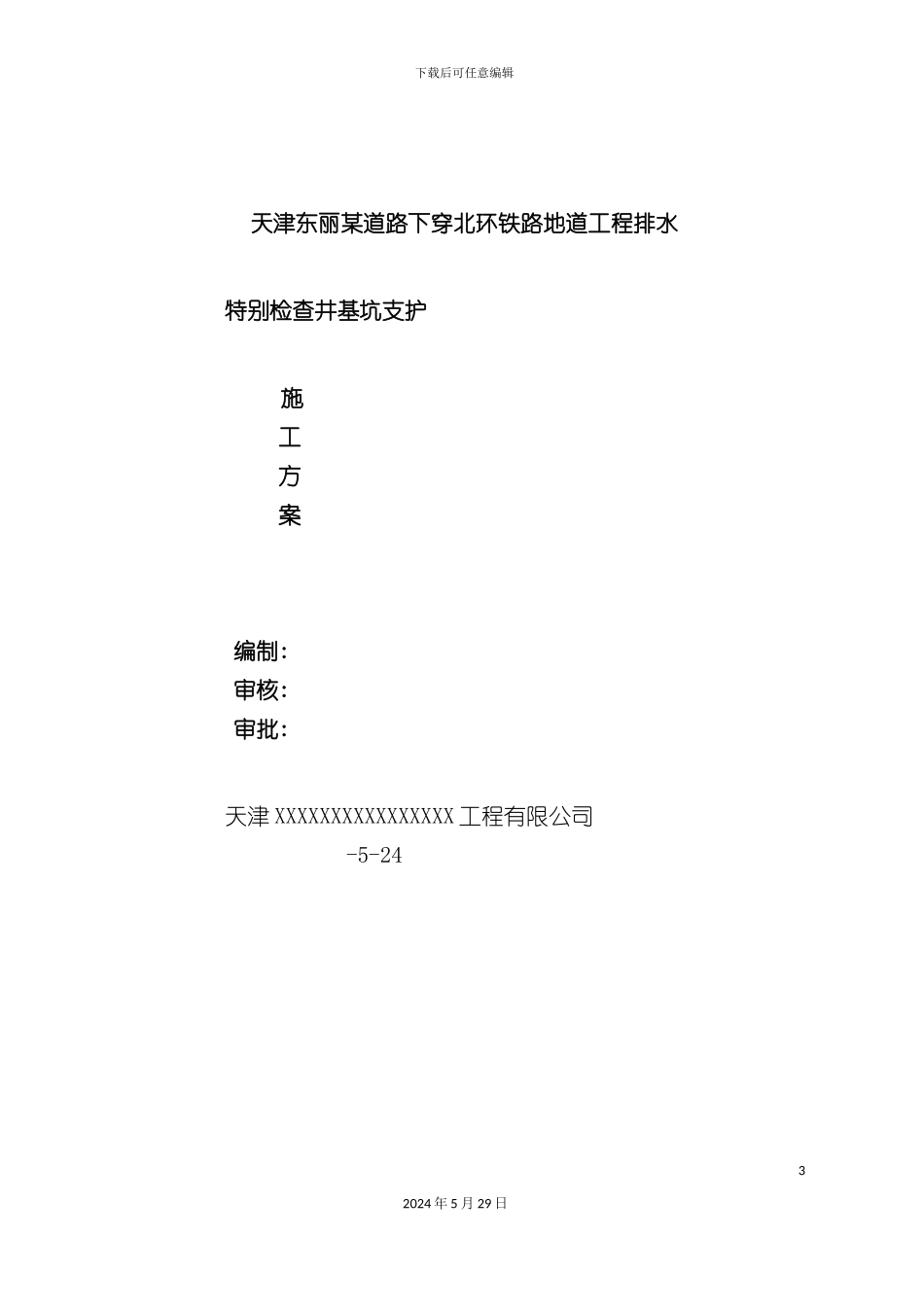

下载后可任意编辑道路排水工程特别检查井基坑支护施工方案12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑 天津东丽某道路下穿北环铁路地道工程排水特别检查井基坑支护施工方案编制:审核:审批:天津 XXXXXXXXXXXXXXXX 工程有限公司 -5-2432024 年 5 月 29 日下载后可任意编辑天津东丽某道路下穿北环铁路地道工程排水特别检查井基坑支护和施工方案目录一、工程概况1、工程简介2、水文地质条件二、编制依据三、基坑支护方案四、基坑施工工艺方法五、应急措施六、基坑监测七、安全、质量保证措施附:基坑支护计算一、工程概况1、工程简介本工程是天津市金钟街某道路延长线下穿北环铁路地道工程中排水工程部分的特别检查井基坑开挖支护项目。该检查井为排水管线末端 Y7 特别检查井,其北侧距北环铁路 20 多 m,井身与雨水泵站接出的2d2200mm 顶管相连;东侧距既有库房 20 余 m,井身预留一段 d2600mm 管道,南侧井身与 d1350mm 进水管道相连。该特别检查井为钢筋砼结构,地面高程为 2.5m,基坑底部高程为42024 年 5 月 29 日下载后可任意编辑﹣6.565m,基坑开挖深度为 9.065m。检查井宽度 4.4m,长度为 9.64mm,但根据业主要求,北侧需接泵站2d2200mm 双管道顶管并取出顶管机头,双管道净间距为 3.00m,顶管口距井中心 13.1m,东侧井身需多预留一节 d2600mm 管道,计 2m 长,按此布置基坑,东西长设 15.6m(每侧留 1.5m 作业空间),南北宽 19.0m,如图1 所示:52024 年 5 月 29 日下载后可任意编辑 2、水文地质条件(1)、地质条件根据施工图设计说明,地面高程为 2.5m,从地面对下,各土层状况如下:第一层:为人工填土层,分杂填土和素填土,分别是:62024 年 5 月 29 日下载后可任意编辑杂填土:层厚 1.1—2.3m,层底标高为 0.42-1.97m;素填土,层厚 1.8-3.0m,层底标高为-2.44— -0.10m;第二层:为粘土,层厚 1.1—1.7m,层底标高为-0.85— 0.77m;第三层:为第 I 陆河床漫滩沉积层,分为粉质粘土和粉土,状况如下:粉质粘土:层厚 1.0—2.0m,层底标高为-2.55— -1.23m;粉土:层厚 1.0—2.4m,层底标高为-4.38— -2.33m;第四层:为第一浅海相沉积层,分为粉土和粉质粘土粉土:层厚 1.5—2.0m,层底标高为-5.44— -3.73m; 粉质粘土:层厚 5.9—6.5m,层底标高为-11.94— -9.73m;(2)、地下水本场区浅部 16.0m 以上地下含水层属潜水类型,潜水层受大气降水及地表水体侧渗为主要补给方式,主要以...
