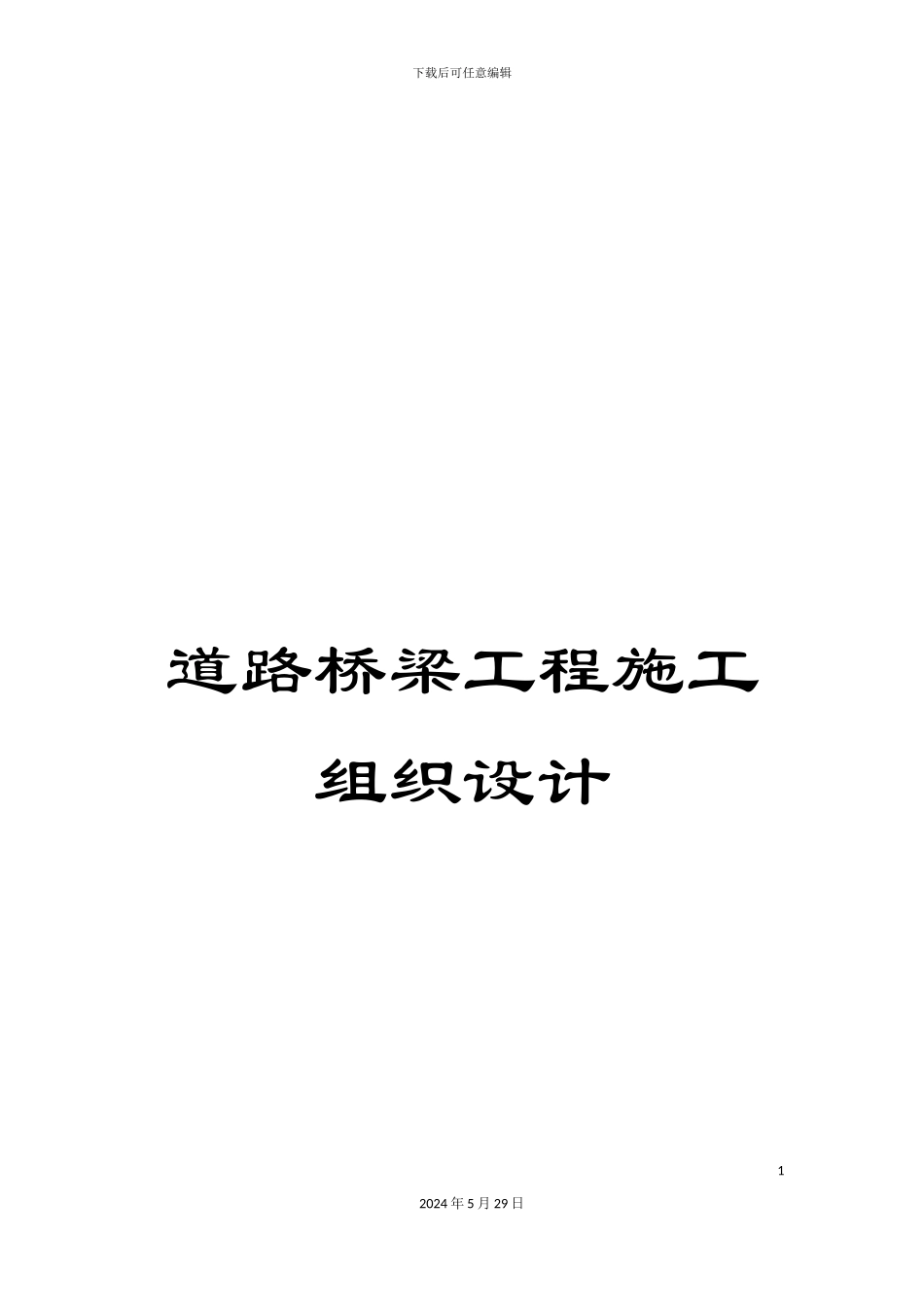

道路桥梁工程施工组织设计

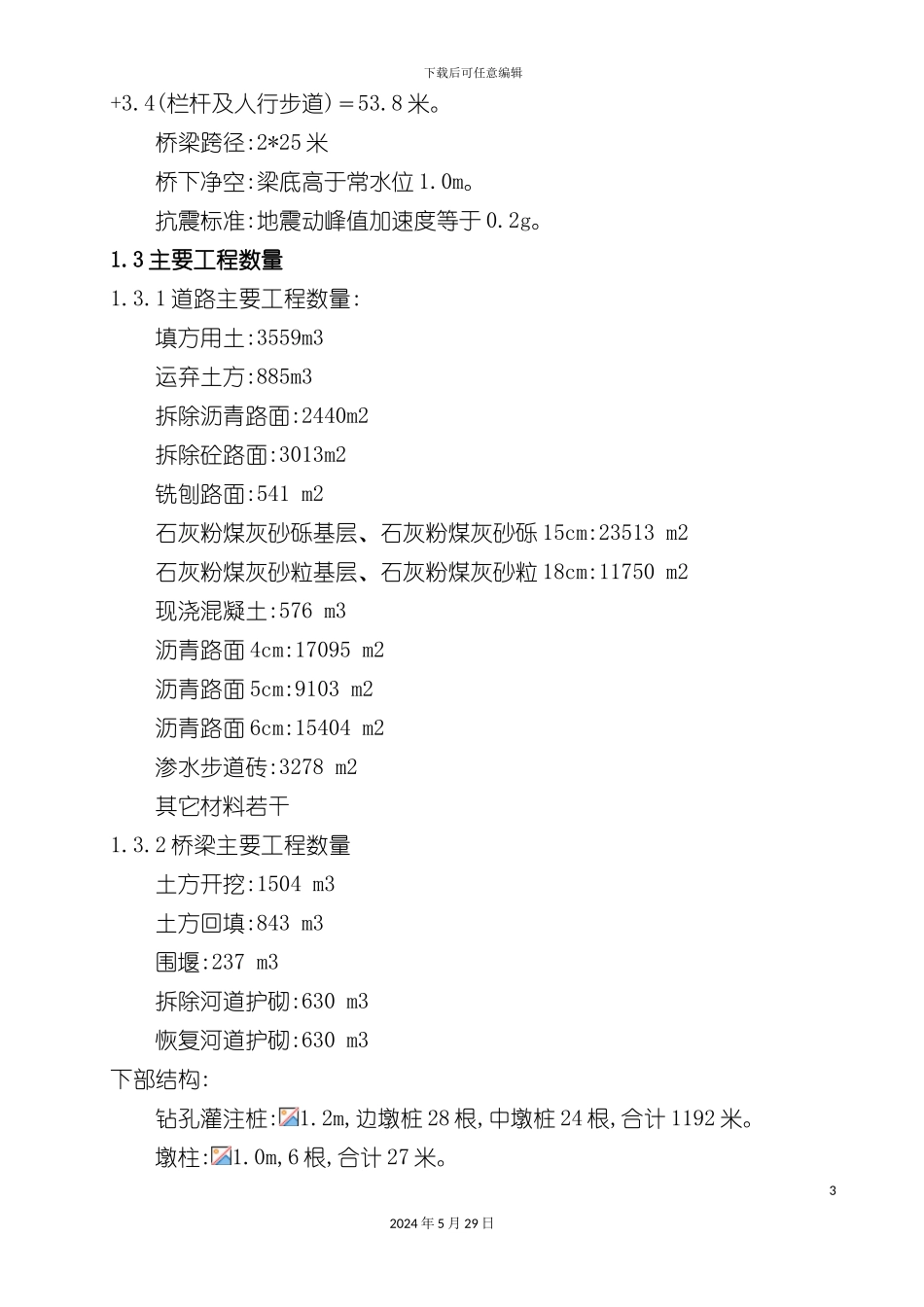

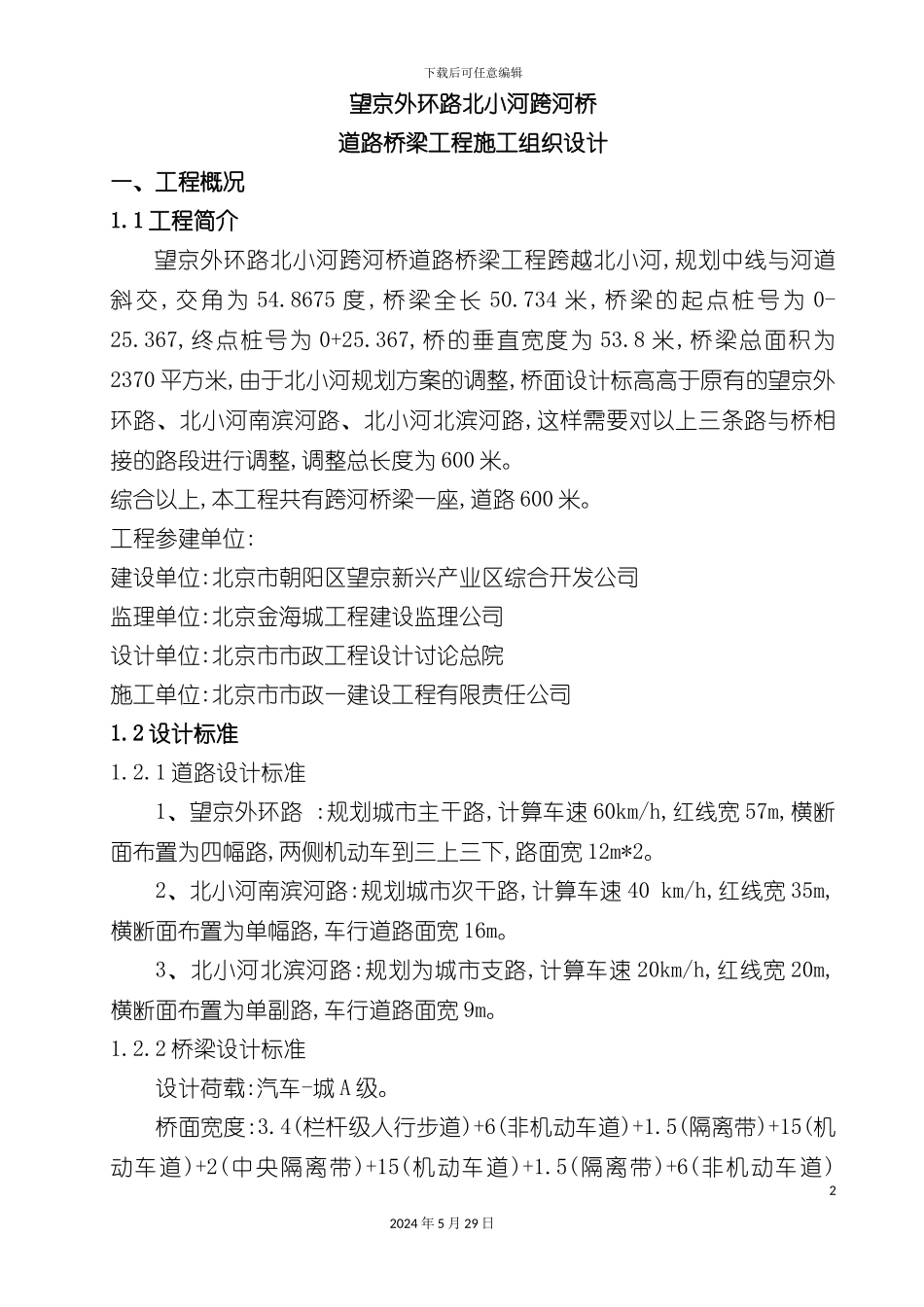

下载后可任意编辑道路桥梁工程施工组织设计12024 年 5 月 29 日下载后可任意编辑望京外环路北小河跨河桥道路桥梁工程施工组织设计一、工程概况1.1 工程简介望京外环路北小河跨河桥道路桥梁工程跨越北小河,规划中线与河道斜交,交角为 54.8675 度,桥梁全长 50.734 米,桥梁的起点桩号为 0-25.367,终点桩号为 0+25.367,桥的垂直宽度为 53.8 米,桥梁总面积为2370 平方米,由于北小河规划方案的调整,桥面设计标高高于原有的望京外环路、北小河南滨河路、北小河北滨河路,这样需要对以上三条路与桥相接的路段进行调整,调整总长度为 600 米。综合以上,本工程共有跨河桥梁一座,道路 600 米。工程参建单位:建设单位:北京市朝阳区望京新兴产业区综合开发公司监理单位:北京金海城工程建设监理公司设计单位:北京市市政工程设计讨论总院施工单位:北京市市政一建设工程有限责任公司1.2 设计标准1.2.1 道路设计标准1、望京外环路 :规划城市主干路,计算车速 60km/h,红线宽 57m,横断面布置为四幅路,两侧机动车到三上三下,路面宽 12m*2。2、北小河南滨河路:规划城市次干路,计算车速 40 km/h,红线宽 35m,横断面布置为单幅路,车行道路面宽 16m。3、北小河北滨河路:规划为城市支路,计算车速 20km/h,红线宽 20m,横断面布置为单副路,车行道路面宽 9m。1.2.2 桥梁设计标准设计荷载:汽车-城 A 级。桥面宽度:3.4(栏杆级人行步道)+6(非机动车道)+1.5(隔离带)+15(机动车道)+2(中央隔离带)+15(机动车道)+1.5(隔离带)+6(非机动车道)22024 年 5 月 29 日下载后可任意编辑+3.4(栏杆及人行步道)＝53.8 米。桥梁跨径:2*25 米桥下净空:梁底高于常水位 1.0m。抗震标准:地震动峰值加速度等于 0.2g。1.3 主要工程数量1.3.1 道路主要工程数量:填方用土:3559m3运弃土方:885m3拆除沥青路面:2440m2拆除砼路面:3013m2铣刨路面:541 m2石灰粉煤灰砂砾基层、石灰粉煤灰砂砾 15cm:23513 m2石灰粉煤灰砂粒基层、石灰粉煤灰砂粒 18cm:11750 m2现浇混凝土:576 m3沥青路面 4cm:17095 m2沥青路面 5cm:9103 m2沥青路面 6cm:15404 m2渗水步道砖:3278 m2其它材料若干1.3.2 桥梁主要工程数量土方开挖:1504 m3土方回填:843 m3围堰:237 m3拆除河道护砌:630 m3恢复河道护砌:630 m3下部结构:钻孔灌注桩:1.2m,边墩桩 28 根,中墩桩 24 根,合计 1192 米。墩柱:1.0m,6 根,合计 27 米。32024 年 5 月 29 日下载后可任意编辑承台:5.5*5.5...
