减速器箱体镗夹具设计1VIP免费

减速器箱体镗夹具设计1_第1页
1/6
减速器箱体镗夹具设计1_第2页
2/6
减速器箱体镗夹具设计1_第3页
3/6

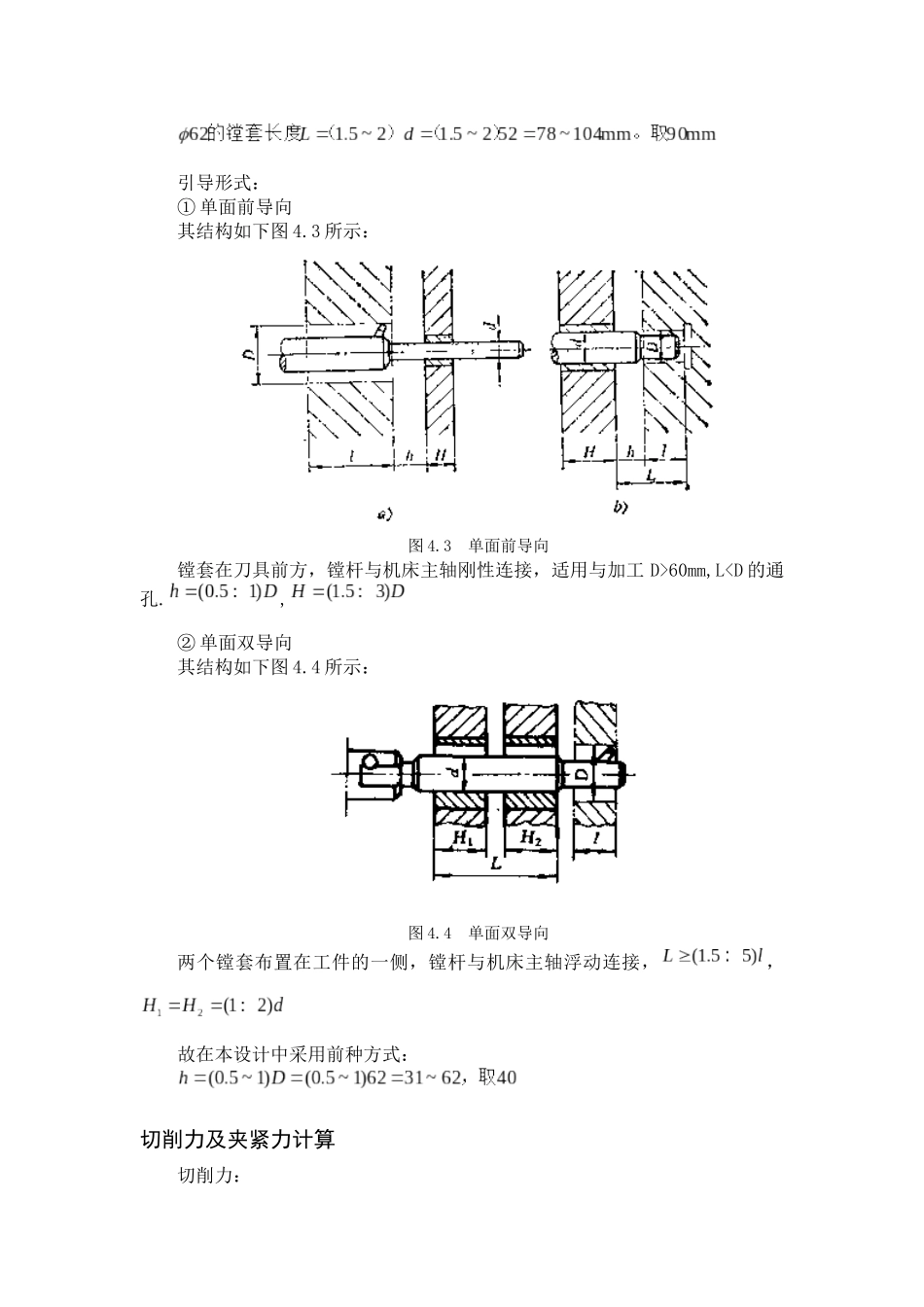

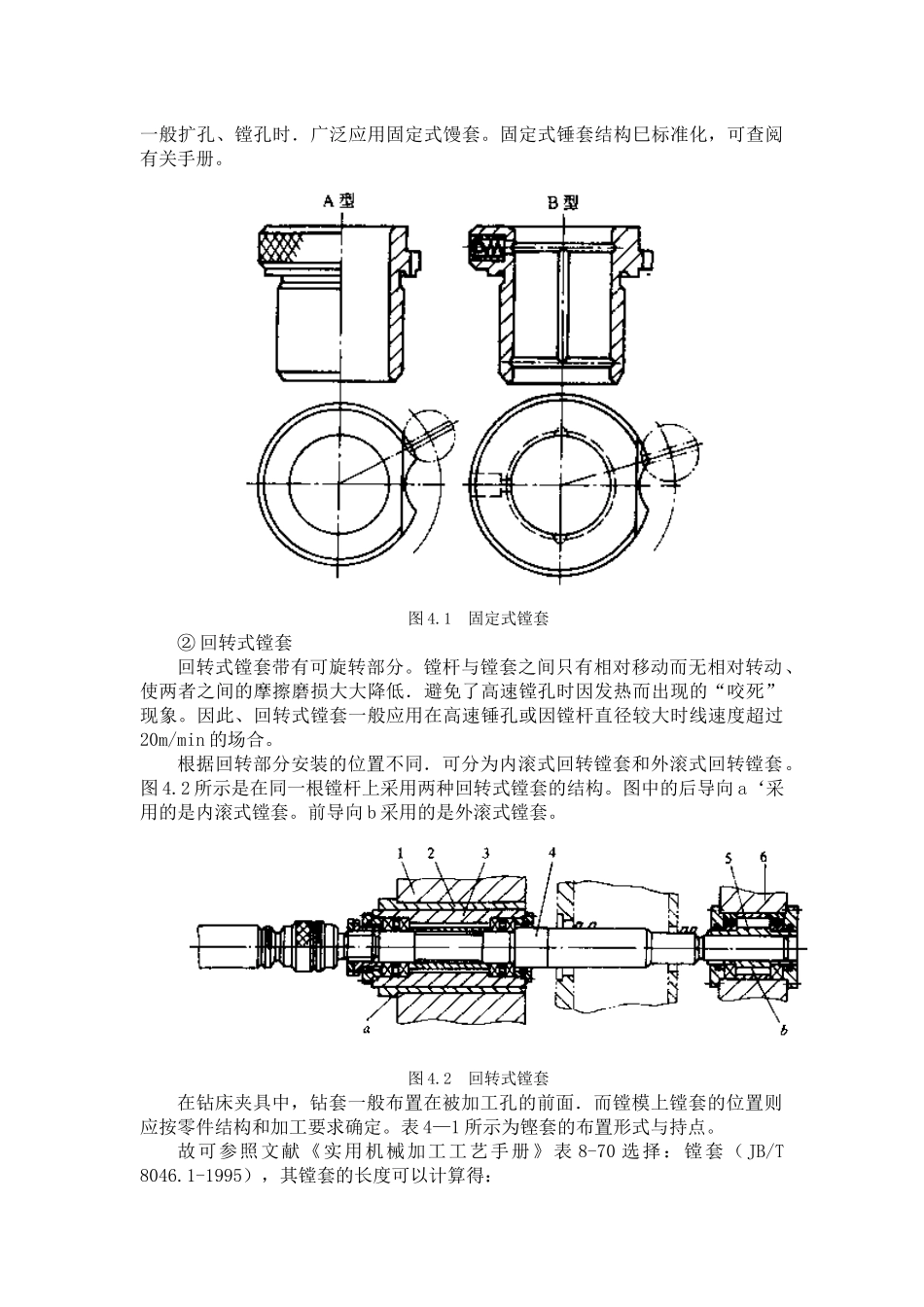

减速器箱体镗夹具设计1镗床夹具设计为了提高劳动生产率,保证加工质量,降低劳动强度,需要设计专用夹具。这里介绍对工序:精镗∅62H7轴承孔的镗床夹具。本夹具将用于T68卧式镗床。刀具为硬质合金镗刀,对该孔进行加工。2工件加工工艺分析加工内容:精镗减速箱体上与∅17.5H7定位基准孔相互垂直的∅62H7孔,为了保证其加工精度,在镗孔前所有的表面均已加工达到规定的尺寸和位置精度要求。镗模要保证以下精度:该孔的内壁粗糙度要求为1.6,并且该孔的尺寸的下偏差均为0mm,上偏差均为0.03mm。3定位方案及定位元件设计根据零件结构分析设计出:定位方案为一面两销定位.底面A面由于之前已经加工了,故可以用它做为定位方案的一面。这样可以限制Z方向的移动与X,Y方向的转动。一个圆柱销限制了Y向的移动和X向的移动。另外,还有Z向的转动未限制。因此在零件的左前端面加一支撑钉来限制Z向的转动。故,该工件的六个自由度被完全限制了。同时,此方案采用菱形销可以很好解决误差的问题,将定位面和定位销和夹具体做成一体可使结构简单,其作用和定位原理如上所述。4夹紧方案及夹紧元件设计由于该工序为孔加工,在镗削时,切向力垂直于底座,可以帮助工件夹紧。根据工件加工分析,两端面均有孔需要镗削加工,所以轴向力只有用两个相互垂直的压板(螺旋式)的加紧力和工件自身的重力一起产生的摩擦力来克服。整个夹紧力压在表面上。整个夹紧机构采用回转压板式螺旋夹紧机构。这里采用手动方式压紧,手动夹紧简单、方便。故此时选择手动式压板的夹紧机构作为此镗孔的夹紧机构。此时不需要对夹紧力进行计算。4.1.6镗套的设计镗套的结构型式和精度直接影响被加工孔的精度。常用的镗套有以下两类:①固定式镗套固定式镗套与钻套基本相似,它固定在镗模的导向支架上而不随镗杆一起转动。镗杆与铿套之间有相对移动和相对转动,使接触面之间产生摩擦和磨损。图4.1所示是固定式镗套的两种结构,其中A型镗套无润滑装置,易于磨损,只适用于低速偿削。B型镗套带有润滑油杯,镗套内孔上有油槽.可注油脂润滑,加工时可适当提高切削速度。固定式铿套的优点是外形尺寸小.结构简单.镗套中心位置精度高。因此.一般扩孔、镗孔时.广泛应用固定式馒套。固定式锤套结构巳标准化,可查阅有关手册。图4.1固定式镗套②回转式镗套回转式镗套带有可旋转部分。镗杆与镗套之间只有相对移动而无相对转动、使两者之间的摩擦磨损大大降低.避免了高速镗孔时因发热而出现的“咬死”现象。因此、回转式镗套一般应用在高速锤孔或因镗杆直径较大时线速度超过20m/min的场合。根据回转部分安装的位置不同.可分为内滚式回转镗套和外滚式回转镗套。图4.2所示是在同一根镗杆上采用两种回转式镗套的结构。图中的后导向a‘采用的是内滚式镗套。前导向b采用的是外滚式镗套。图4.2回转式镗套在钻床夹具中,钻套一般布置在被加工孔的前面.而镗模上镗套的位置则应按零件结构和加工要求确定。表4—1所示为铿套的布置形式与持点。故可参照文献《实用机械加工工艺手册》表8-70选择:镗套(JB/T8046.1-1995),其镗套的长度可以计算得:引导形式:①单面前导向其结构如下图4.3所示:图4.3单面前导向镗套在刀具前方,镗杆与机床主轴刚性连接,适用与加工D>60mm,L>查表4—1得:切削力公式:式(4.1)式中根据文献<<金属切削原理>>查表4—1得:,,,根据文献<<金属切削原理>>查表4—3得:将以上数据带入式(3.3)得切削力如下:即:在计算切削力时,必须把安全系数考虑在内。安全系数。其中:为基本安全系数2.0;为加工性质系数1.1;为刀具钝化系数1.1;为动力源波动系数1.5。所以夹紧力:根据文献<<金属切削原理>>查表1-2-35得:式(4.2)式中:——除螺旋外机构的效率,其值为,取为0.9。——螺杆端部与工件间的当量摩擦半径(mm),其值视螺杆端部的结构形式而定参见根据文献<<机床夹具设计图册>>查表1-2-20。取为=0——螺杆端部与工件间的摩...
