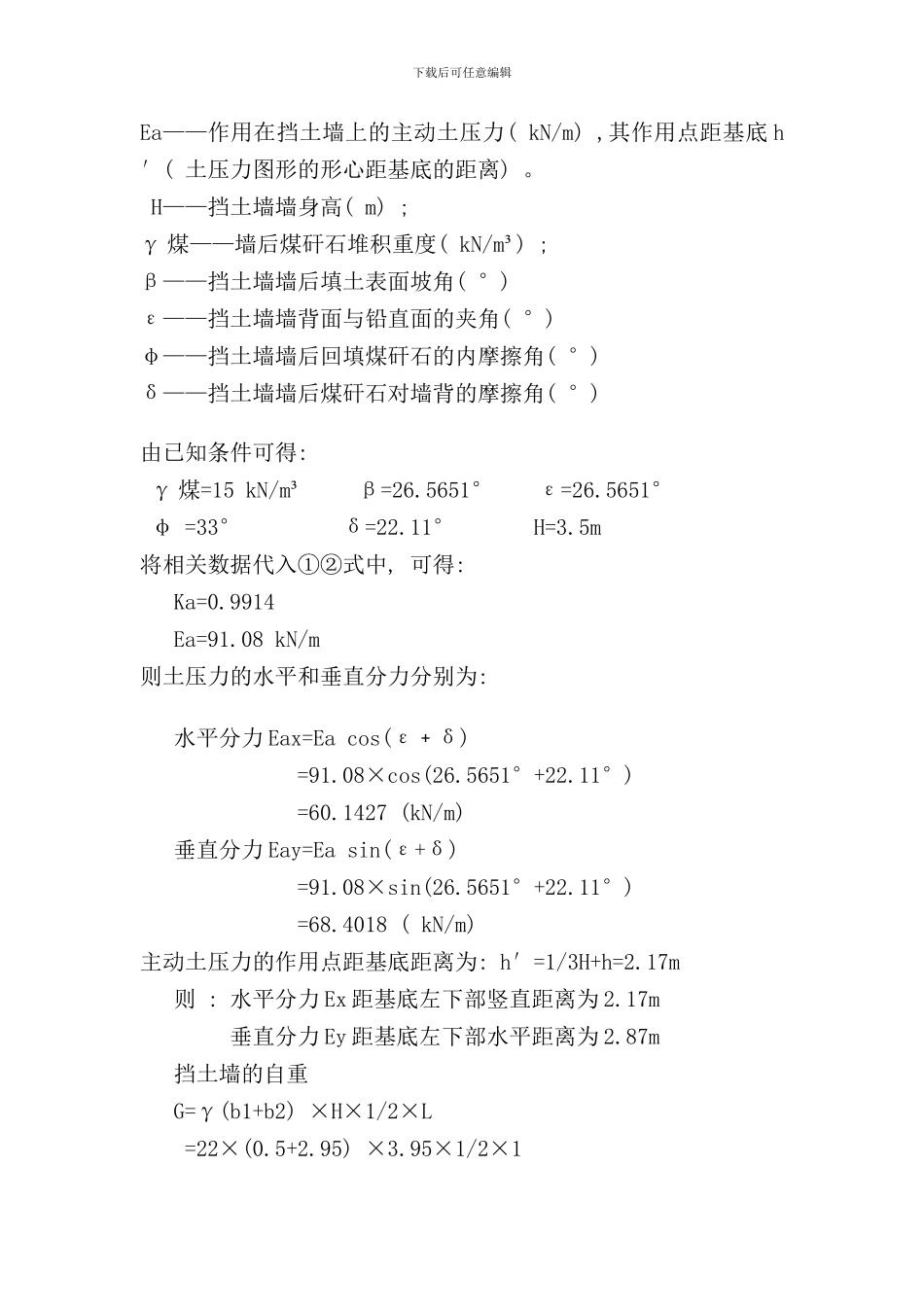

下载后可任意编辑挡土墙设计说明书一、 设计内容1．根据所给设计资料分析确定的挡土墙位置和类型; 2．进行挡土墙结构设计; 3.进行挡土墙稳定性分析; 4.挡土墙排水设计; 5.对挡土墙的圬工材料及施工提出要求。二、 设计步骤1．根据所给设计资料分析挡土墙设置的必要性和可行性 此次设计的浆砌石挡土墙是为防止墙后堆积的煤矸石坍滑而修筑的, 主要承受侧向土压力的墙式建筑物。2．拟定挡土墙的结构形式及断面尺寸给定资料: 挡土墙高 3.5m, 堆渣坡坡比为 1:0.5 。设此挡土墙为重力式挡土墙, 为增加挡土墙的稳定性, 设置水平基底, 为方便计算, 挡土墙长度取单位长度 L=1m。设墙顶宽为 b1=0.5m, 墙背坡比为 1:0.5 , 墙面坡比为 1:0.2 , 地基深 h=1m, 前墙趾宽为 0.5m, 后墙趾宽为 0.5m。则可计算基底宽 B=3.95m,墙身与基底交接除宽 b2=2.95m。查阅相关资料可知: 浆砌石重度γ=22kN/m³, 煤矸石堆积重度γ煤=12 kN/m³~18 kN/m³, 取15 kN/m³, 煤矸石内摩擦角φ=33°。地基与墙底的摩擦系数, 墙背与填土间的摩擦角为δ=0.67φ=22.11°。下载后可任意编辑 挡土墙草图3．土压力计算计算挡土墙主动土压力, 首先要确定挡土墙主动土压力系数 Ka, 计算公式如下: ① Ea=1/2*γ 煤 H²Ea ②式中: 下载后可任意编辑Ea——作用在挡土墙上的主动土压力( kN/m) ,其作用点距基底 h′( 土压力图形的形心距基底的距离) 。H——挡土墙墙身高( m) ; γ 煤——墙后煤矸石堆积重度( kN/m³) ; β——挡土墙墙后填土表面坡角( °) ε——挡土墙墙背面与铅直面的夹角( °) φ——挡土墙墙后回填煤矸石的内摩擦角( °) δ——挡土墙墙后煤矸石对墙背的摩擦角( °) 由已知条件可得: γ 煤=15 kN/m³ β=26.5651° ε=26.5651° φ =33° δ=22.11° H=3.5m将相关数据代入①②式中, 可得: Ka=0.9914 Ea=91.08 kN/m则土压力的水平和垂直分力分别为: 水平分力 Eax=Ea cos(ε﹢δ) =91.08×cos(26.5651°+22.11°) =60.1427 (kN/m)垂直分力 Eay=Ea sin(ε+δ) =91.08×sin(26.5651°+22.11°) =68.4018 ( kN/m)主动土压力的作用点距基底距离为: h′=1/3H+h=2.17m则 : 水平分力 Ex 距基底左下部竖直距离为 2.17m 垂直分力 Ey 距基底左下部水平距离为 2.87m挡土墙的自重G=γ(b1+b2) ×H×1/2×L =22×(0.5+2.95) ×3.95×1/2×1下载后可任意编辑 =219.725 (kN/m)重...
