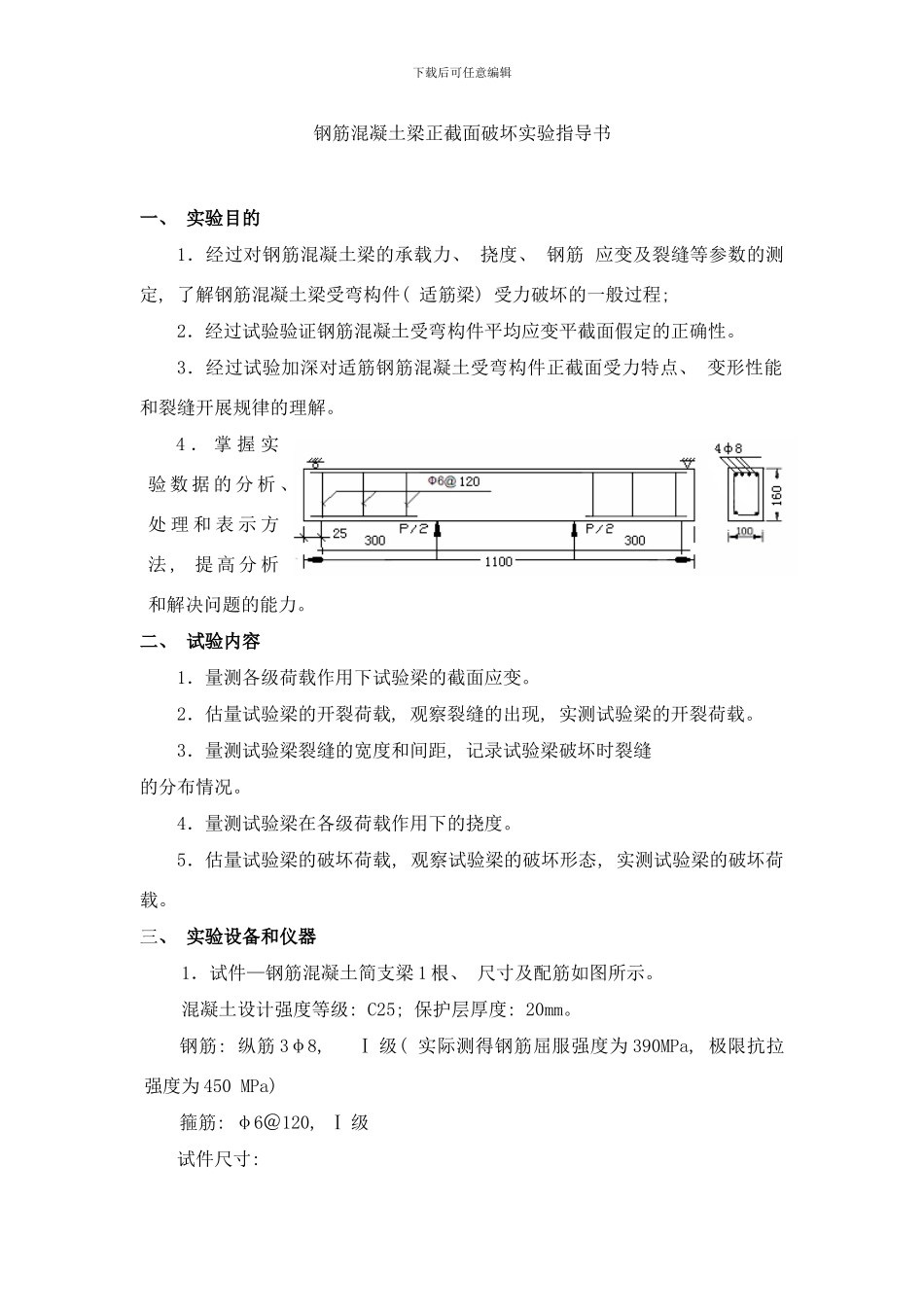

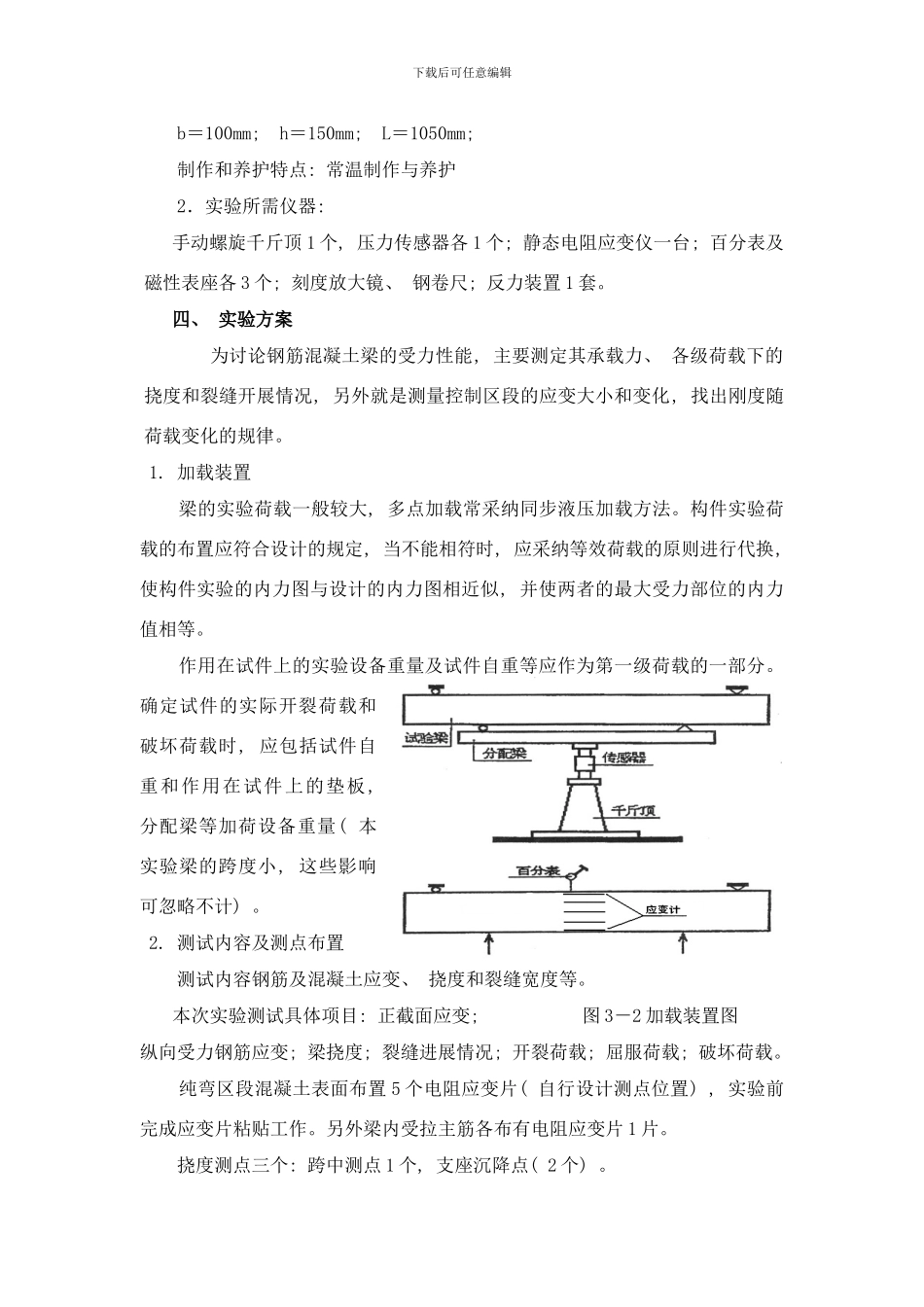

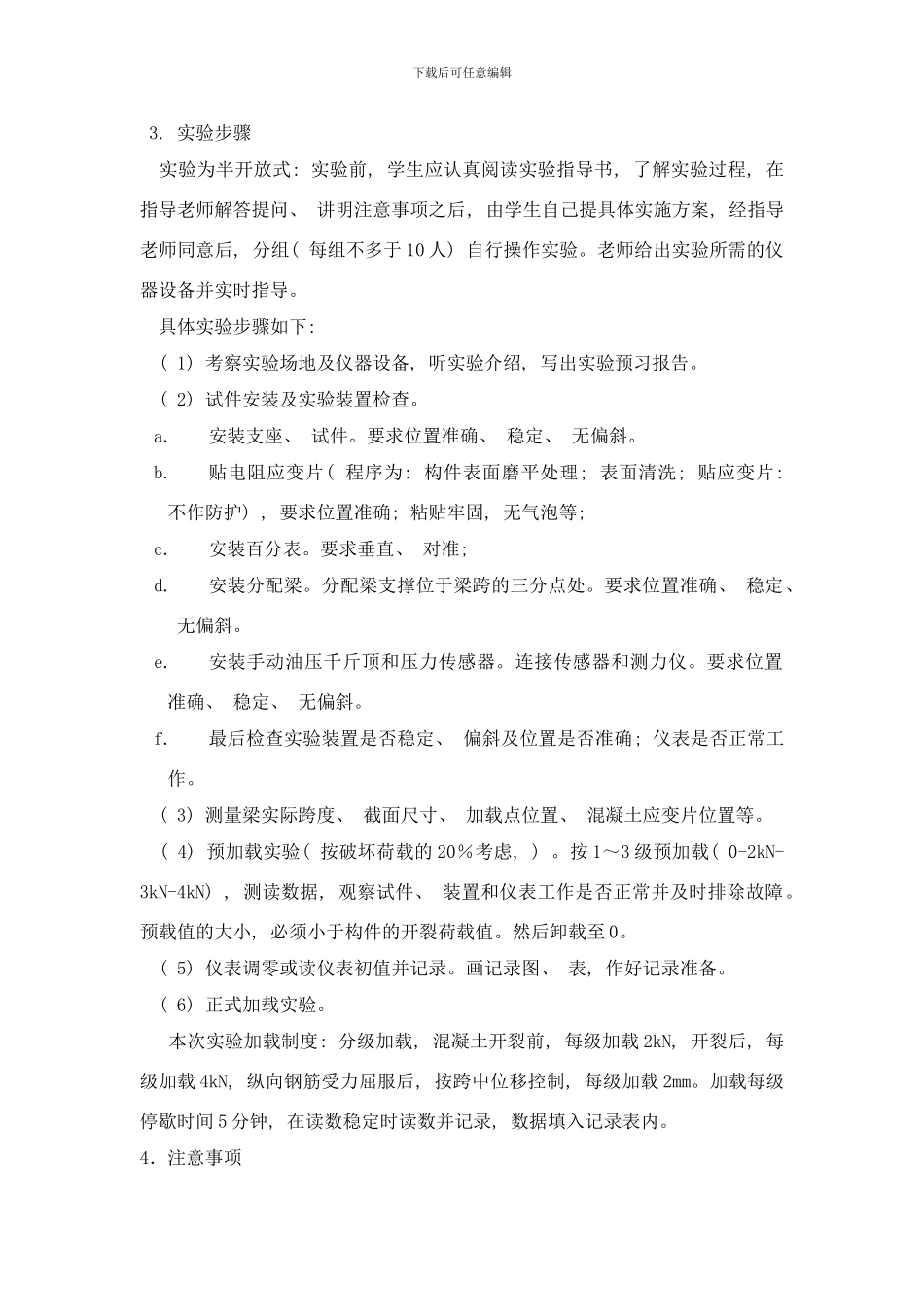

下载后可任意编辑钢筋混凝土梁正截面破坏实验指导书一、 实验目的1．经过对钢筋混凝土梁的承载力、 挠度、 钢筋 应变及裂缝等参数的测定, 了解钢筋混凝土梁受弯构件( 适筋梁) 受力破坏的一般过程; 2．经过试验验证钢筋混凝土受弯构件平均应变平截面假定的正确性。3．经过试验加深对适筋钢筋混凝土受弯构件正截面受力特点、 变形性能和裂缝开展规律的理解。4 ． 掌 握 实验 数 据 的 分 析 、处 理 和 表 示 方法 , 提 高 分 析和解决问题的能力。二、 试验内容1．量测各级荷载作用下试验梁的截面应变。2．估量试验梁的开裂荷载, 观察裂缝的出现, 实测试验梁的开裂荷载。3．量测试验梁裂缝的宽度和间距, 记录试验梁破坏时裂缝的分布情况。4．量测试验梁在各级荷载作用下的挠度。5．估量试验梁的破坏荷载, 观察试验梁的破坏形态, 实测试验梁的破坏荷载。三、 实验设备和仪器1．试件—钢筋混凝土简支梁 1 根、 尺寸及配筋如图所示。 混凝土设计强度等级: C25; 保护层厚度: 20mm。钢筋: 纵筋 3φ8, Ⅰ 级( 实际测得钢筋屈服强度为 390MPa, 极限抗拉强度为 450 MPa) 箍筋: φ6＠120, Ⅰ 级 试件尺寸: 下载后可任意编辑 b＝100mm; h＝150mm; L＝1050mm; 制作和养护特点: 常温制作与养护2．实验所需仪器: 手动螺旋千斤顶 1 个, 压力传感器各 1 个; 静态电阻应变仪一台; 百分表及磁性表座各 3 个; 刻度放大镜、 钢卷尺; 反力装置 1 套。四、 实验方案 为讨论钢筋混凝土梁的受力性能, 主要测定其承载力、 各级荷载下的挠度和裂缝开展情况, 另外就是测量控制区段的应变大小和变化, 找出刚度随荷载变化的规律。 1. 加载装置 梁的实验荷载一般较大, 多点加载常采纳同步液压加载方法。构件实验荷载的布置应符合设计的规定, 当不能相符时, 应采纳等效荷载的原则进行代换, 使构件实验的内力图与设计的内力图相近似, 并使两者的最大受力部位的内力值相等。 作用在试件上的实验设备重量及试件自重等应作为第一级荷载的一部分。确定试件的实际开裂荷载和破坏荷载时, 应包括试件自重和作用在试件上的垫板, 分配梁等加荷设备重量( 本实验梁的跨度小, 这些影响可忽略不计) 。 2. 测试内容及测点布置 测试内容钢筋及混凝土应变、 挠度和裂缝宽度等。 本次实验测试具体项目: 正截面应变; 图 3－2 加载装置图纵向受力钢筋应变; 梁挠度; 裂缝进展情况; 开裂...
