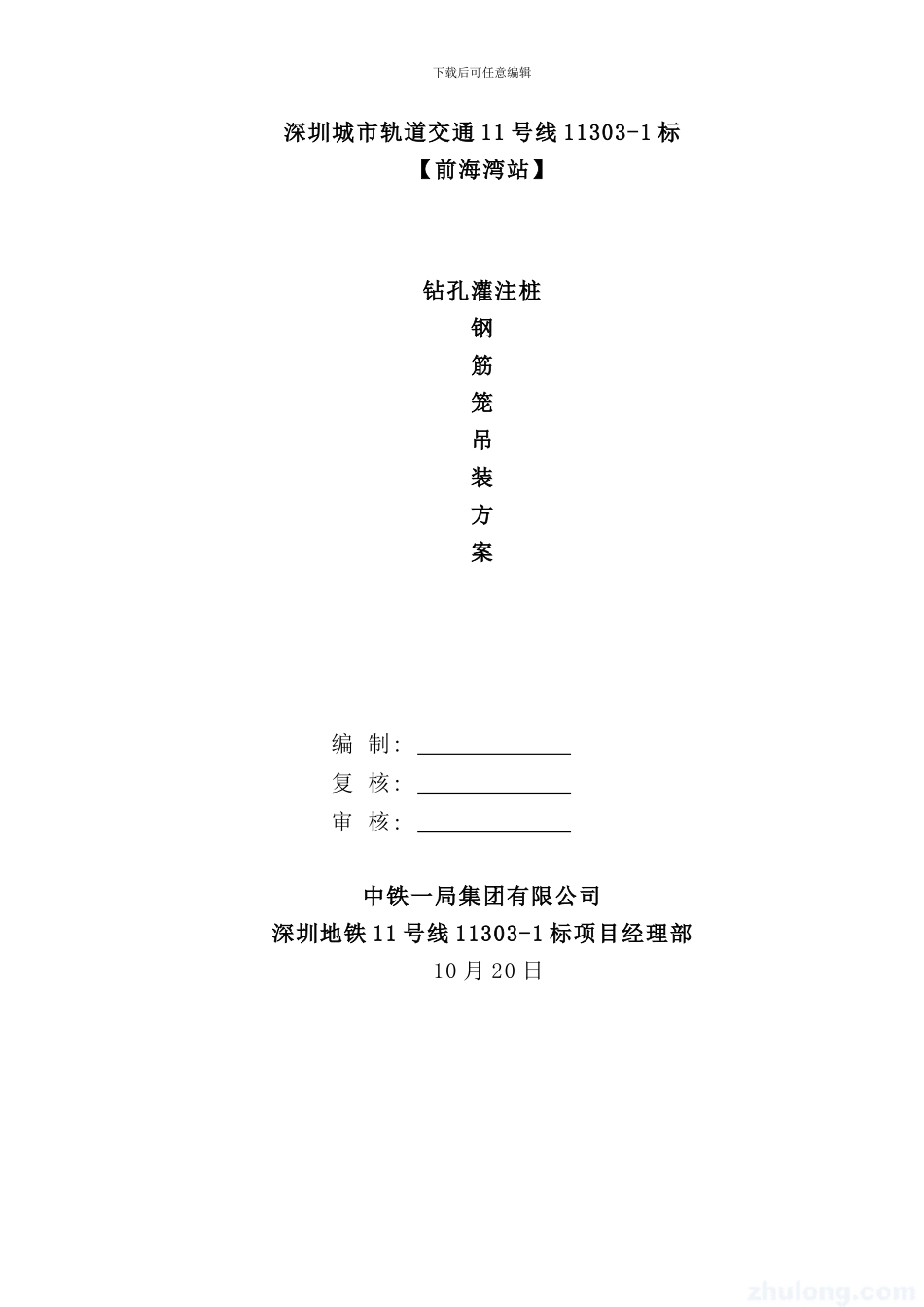

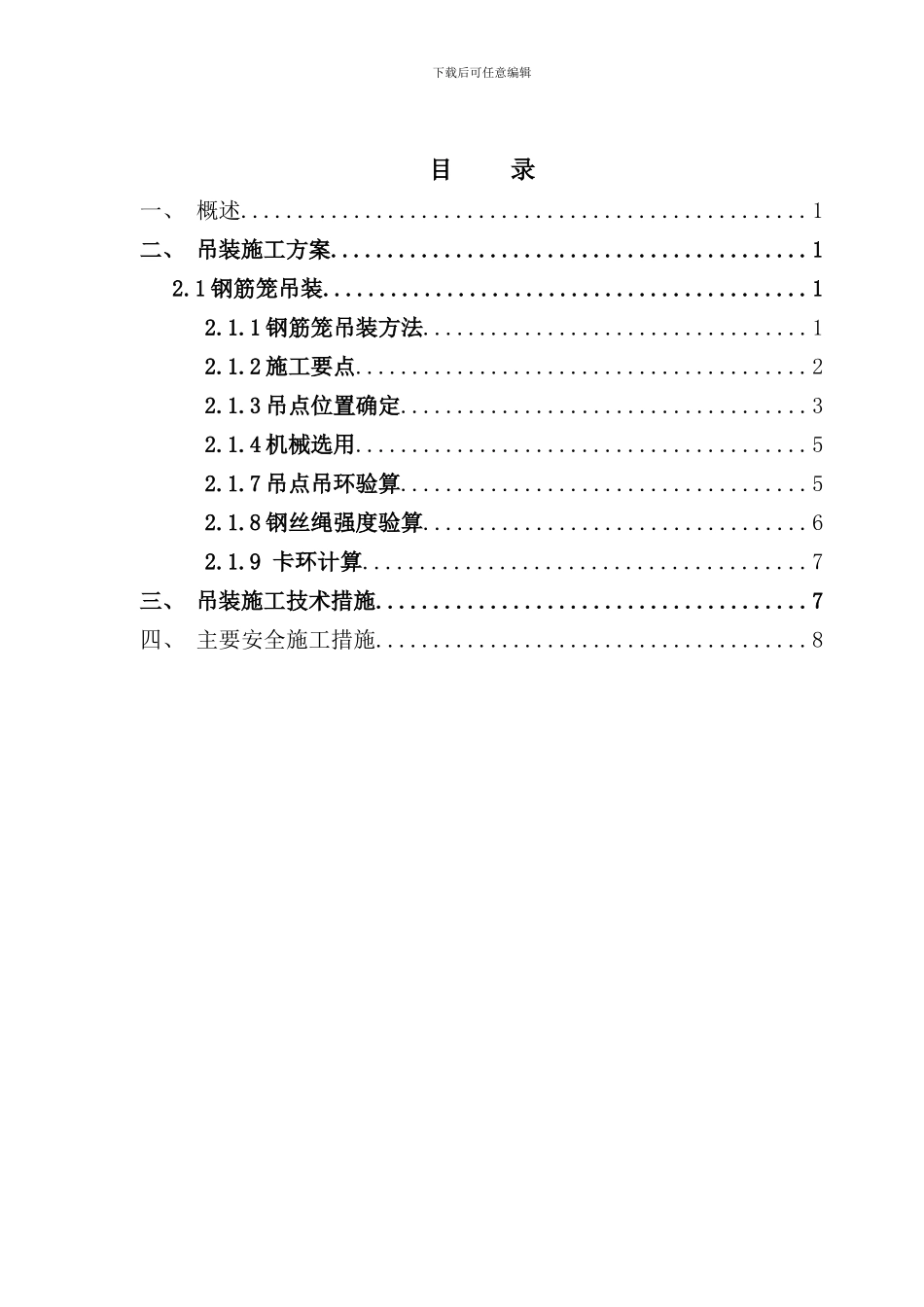

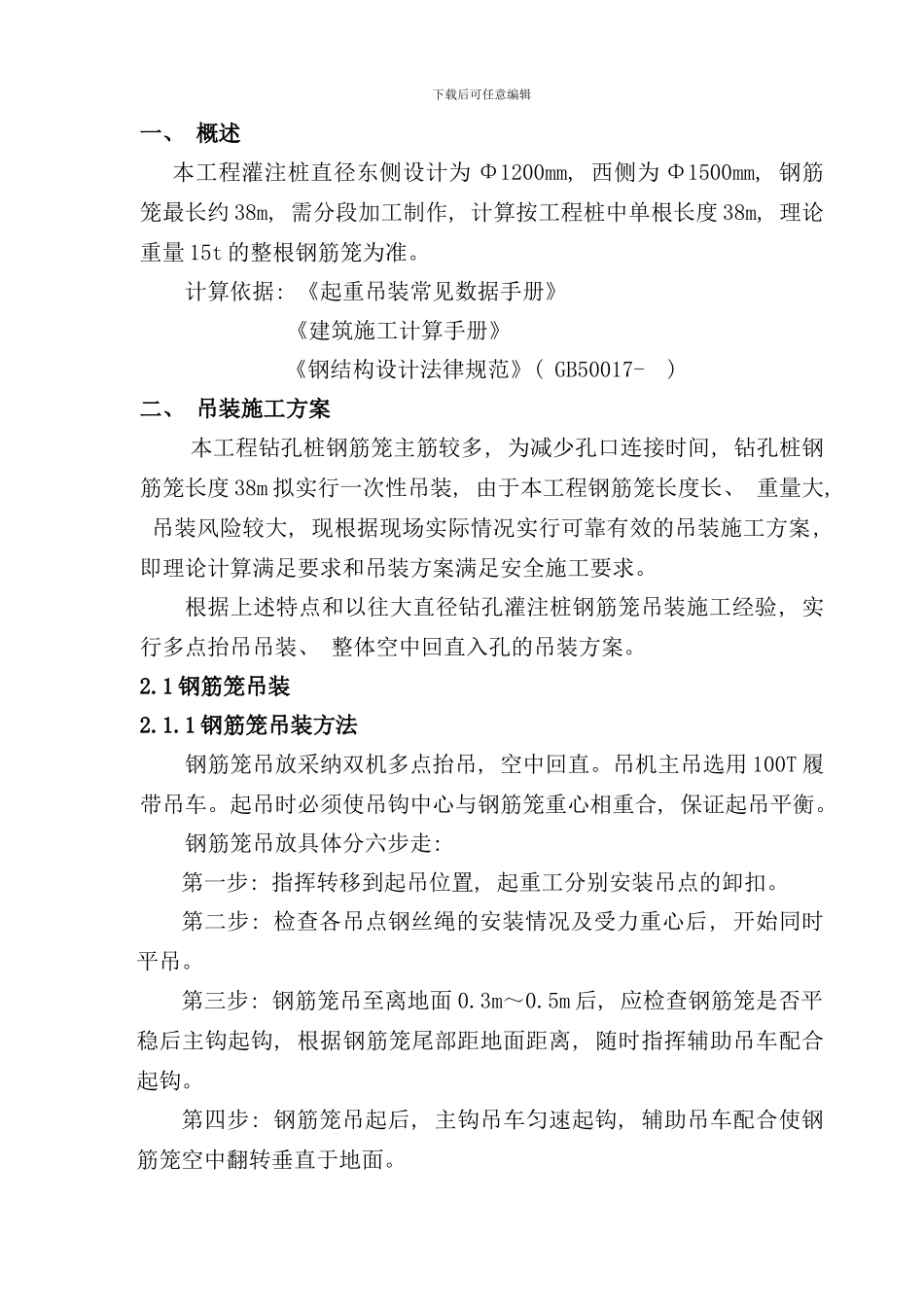

下载后可任意编辑深圳城市轨道交通 11 号线 11303-1 标【前海湾站】钻孔灌注桩钢筋笼吊装方案编 制: 复 核: 审 核: 中铁一局集团有限公司深圳地铁 11 号线 11303-1 标项目经理部 10 月 20 日下载后可任意编辑目 录一、 概述..................................................1二、 吊装施工方案..........................................12.1 钢筋笼吊装...........................................12.1.1 钢筋笼吊装方法..................................12.1.2 施工要点........................................22.1.3 吊点位置确定....................................32.1.4 机械选用........................................52.1.7 吊点吊环验算....................................52.1.8 钢丝绳强度验算..................................62.1.9 卡环计算.......................................7三、 吊装施工技术措施......................................7四、 主要安全施工措施......................................8下载后可任意编辑一、 概述本工程灌注桩直径东侧设计为 Φ1200mm, 西侧为 Φ1500mm, 钢筋笼最长约 38m, 需分段加工制作, 计算按工程桩中单根长度 38m, 理论重量 15t 的整根钢筋笼为准。 计算依据: 《起重吊装常见数据手册》 《建筑施工计算手册》 《钢结构设计法律规范》( GB50017- ) 二、 吊装施工方案本工程钻孔桩钢筋笼主筋较多, 为减少孔口连接时间, 钻孔桩钢筋笼长度 38m 拟实行一次性吊装, 由于本工程钢筋笼长度长、 重量大, 吊装风险较大, 现根据现场实际情况实行可靠有效的吊装施工方案, 即理论计算满足要求和吊装方案满足安全施工要求。根据上述特点和以往大直径钻孔灌注桩钢筋笼吊装施工经验, 实行多点抬吊吊装、 整体空中回直入孔的吊装方案。2.1 钢筋笼吊装2.1.1 钢筋笼吊装方法钢筋笼吊放采纳双机多点抬吊, 空中回直。吊机主吊选用 100T 履带吊车。起吊时必须使吊钩中心与钢筋笼重心相重合, 保证起吊平衡。钢筋笼吊放具体分六步走: 第一步: 指挥转移到起吊位置, 起重工分别安装吊点的卸扣。第二步: 检查各吊点钢丝绳的安装情况及受力重心后, 开始同时平吊。第三步: 钢筋笼吊至离地面 0.3m～0.5m 后, 应检查钢筋笼是否平稳后主钩起钩, 根据钢筋笼尾部距地面距离, 随时指挥辅助吊车配合起钩。第四步: 钢...
