锚萦施工样本

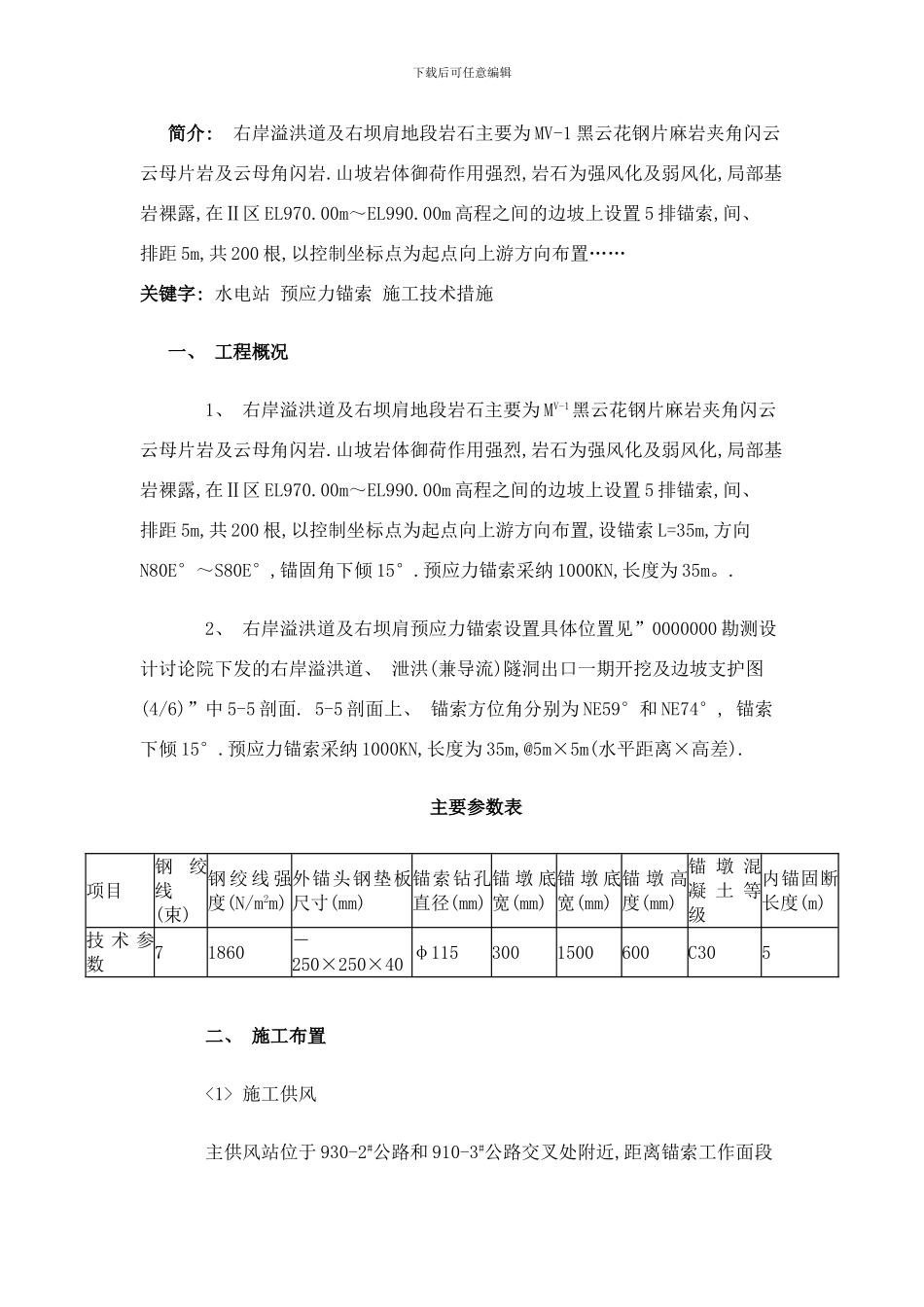

锚萦施工样本_第1页
1/10

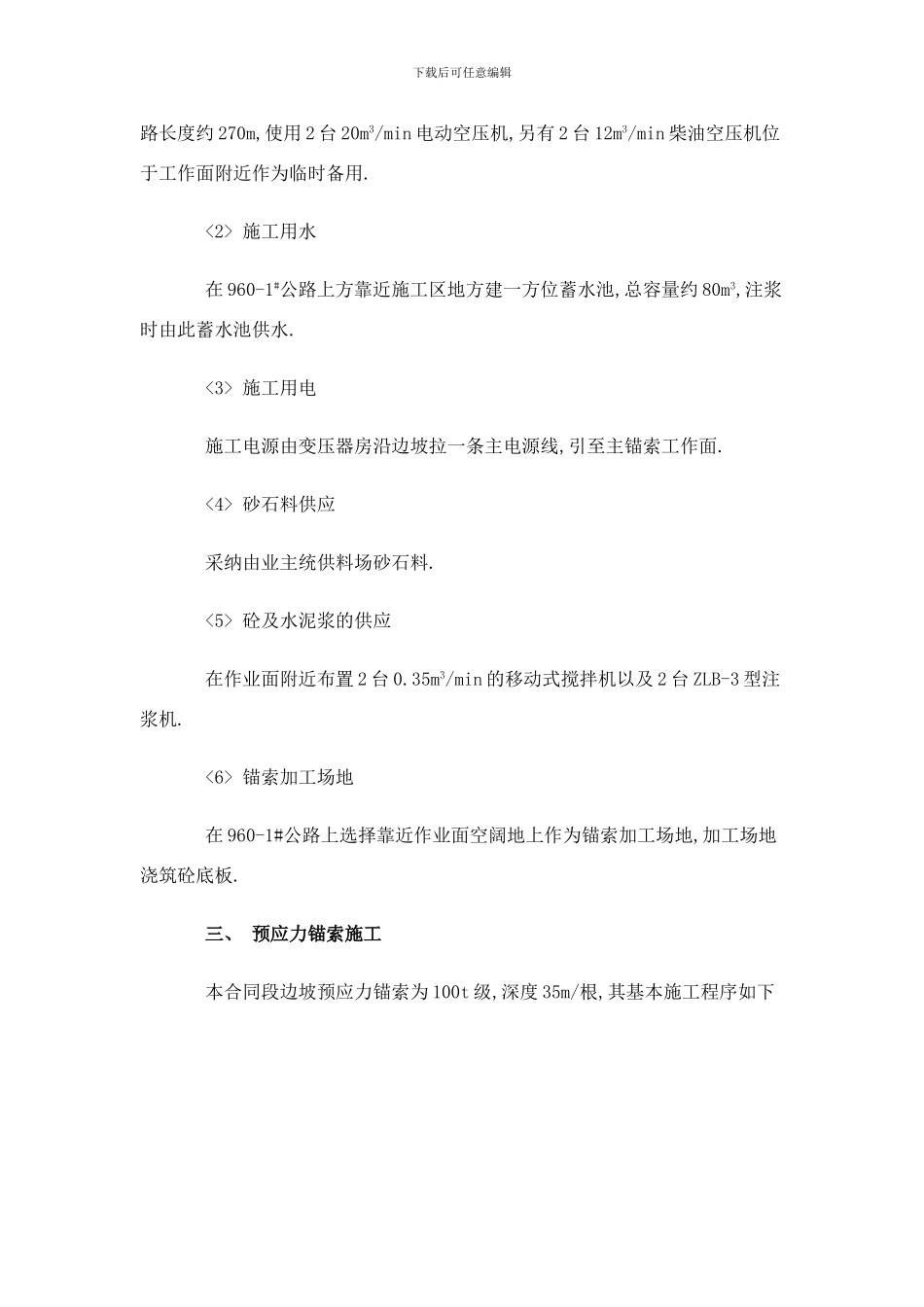

锚萦施工样本_第2页
2/10

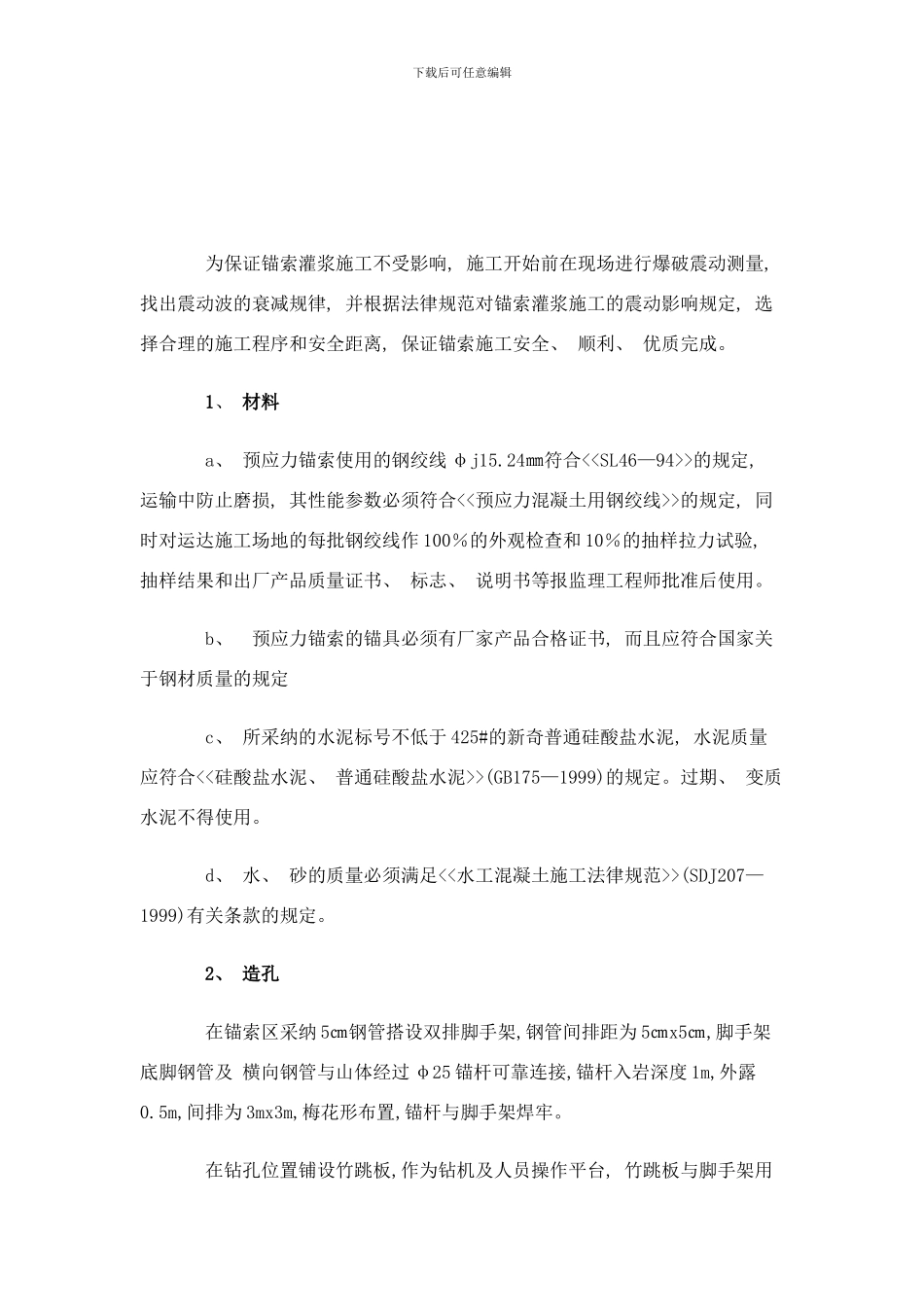

锚萦施工样本_第3页
3/10
下载后可任意编辑简介: 右岸溢洪道及右坝肩地段岩石主要为 MV-1 黑云花钢片麻岩夹角闪云云母片岩及云母角闪岩.山坡岩体御荷作用强烈,岩石为强风化及弱风化,局部基岩裸露,在Ⅱ区 EL970.00m~EL990.00m 高程之间的边坡上设置 5 排锚索,间、 排距 5m,共 200 根,以控制坐标点为起点向上游方向布置……关键字: 水电站 预应力锚索 施工技术措施一、 工程概况 1、 右岸溢洪道及右坝肩地段岩石主要为 MV-1黑云花钢片麻岩夹角闪云云母片岩及云母角闪岩.山坡岩体御荷作用强烈,岩石为强风化及弱风化,局部基岩裸露,在Ⅱ区 EL970.00m~EL990.00m 高程之间的边坡上设置 5 排锚索,间、 排距 5m,共 200 根,以控制坐标点为起点向上游方向布置,设锚索 L=35m,方向N80E°~S80E°,锚固角下倾 15°.预应力锚索采纳 1000KN,长度为 35m。. 2、 右岸溢洪道及右坝肩预应力锚索设置具体位置见”0000000 勘测设计讨论院下发的右岸溢洪道、 泄洪(兼导流)隧洞出口一期开挖及边坡支护图(4/6)”中 5-5 剖面. 5-5 剖面上、 锚索方位角分别为 NE59°和 NE74°, 锚索下倾 15°.预应力锚索采纳 1000KN,长度为 35m,@5m×5m(水平距离×高差).主要参数表项目钢绞线(束)钢 绞 线 强度(N/m2m)外锚头钢垫板尺寸(mm)锚索钻孔直径(mm)锚 墩 底宽(mm)锚 墩 底宽(mm)锚 墩 高度(mm)锚 墩 混凝 土 等级内锚固断长度(m)技 术 参数71860-250×250×40 φ1153001500600C305 二、 施工布置 <1> 施工供风 主供风站位于 930-2#公路和 910-3#公路交叉处附近,距离锚索工作面段下载后可任意编辑路长度约 270m,使用 2 台 20m3/min 电动空压机,另有 2 台 12m3/min 柴油空压机位于工作面附近作为临时备用. <2> 施工用水 在 960-1#公路上方靠近施工区地方建一方位蓄水池,总容量约 80m3,注浆时由此蓄水池供水. <3> 施工用电 施工电源由变压器房沿边坡拉一条主电源线,引至主锚索工作面. <4> 砂石料供应 采纳由业主统供料场砂石料. <5> 砼及水泥浆的供应 在作业面附近布置 2 台 0.35m3/min 的移动式搅拌机以及 2 台 ZLB-3 型注浆机. <6> 锚索加工场地 在 960-1#公路上选择靠近作业面空阔地上作为锚索加工场地,加工场地浇筑砼底板. 三、 预应力锚索施工 本合同段边坡预应力锚索为 100t 级,深度 35m/根,其基本施工程序如下 下载后可任意编辑 为保证锚索灌浆施工不受影响, 施工开始前在现场进行爆...
