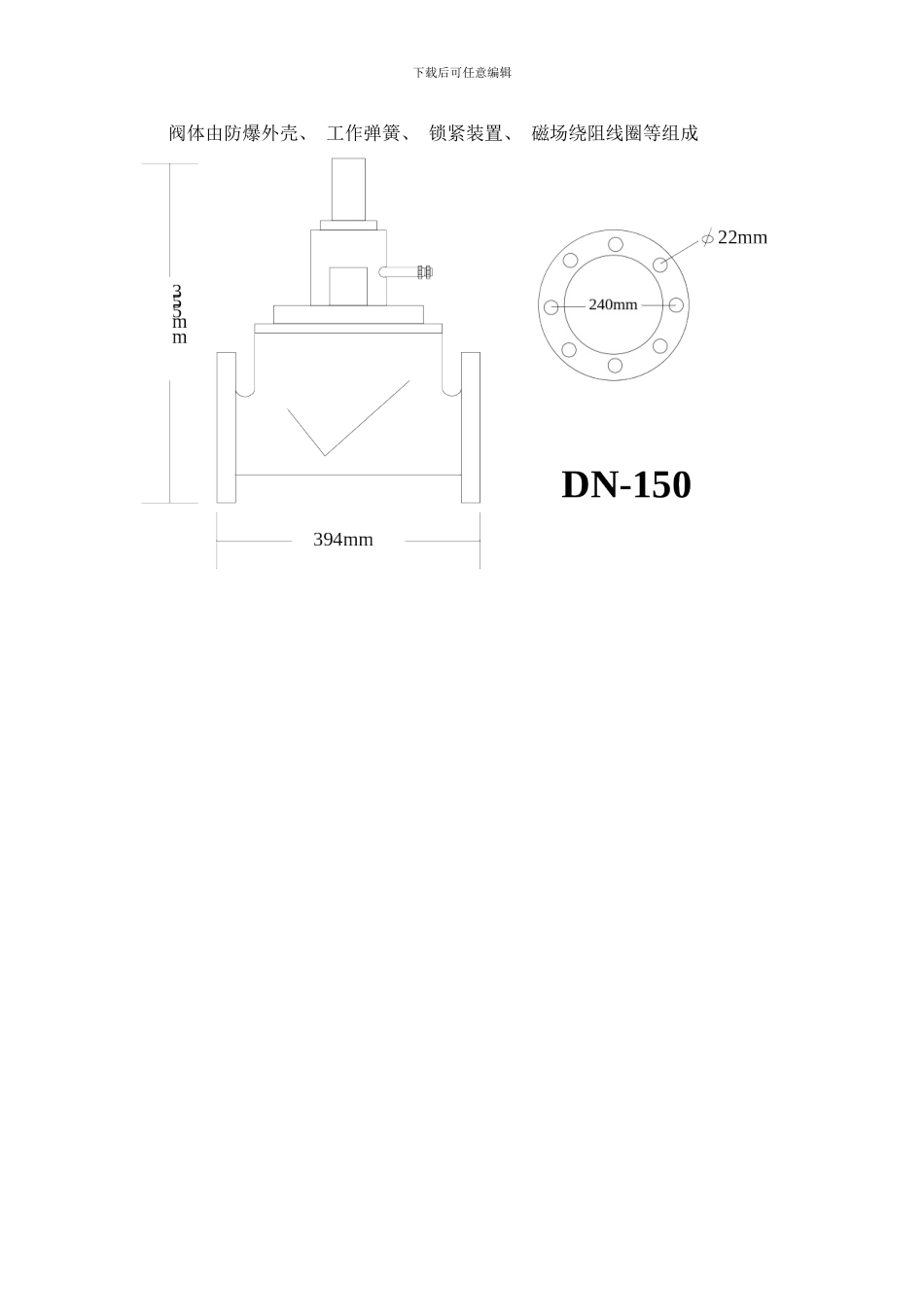

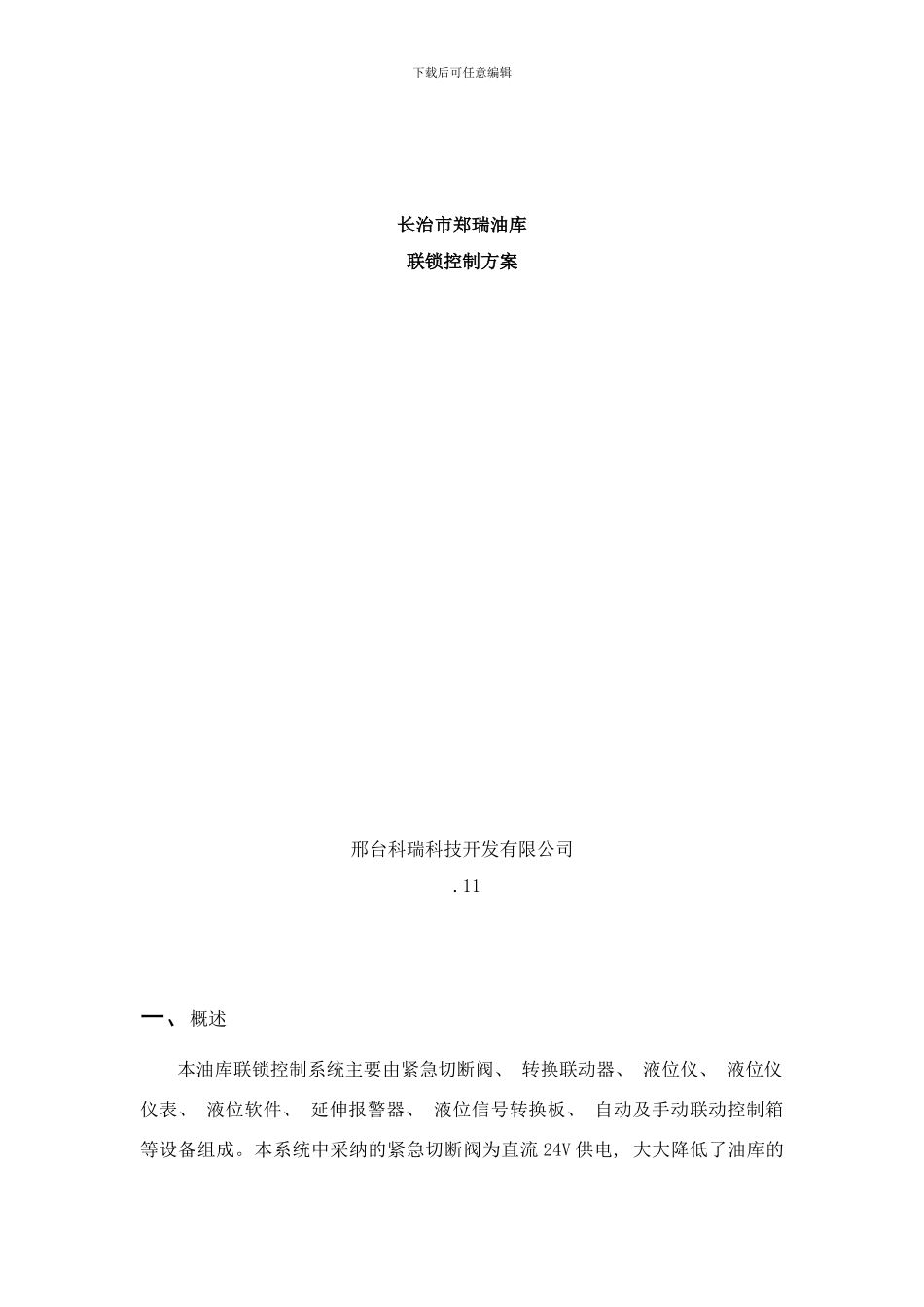

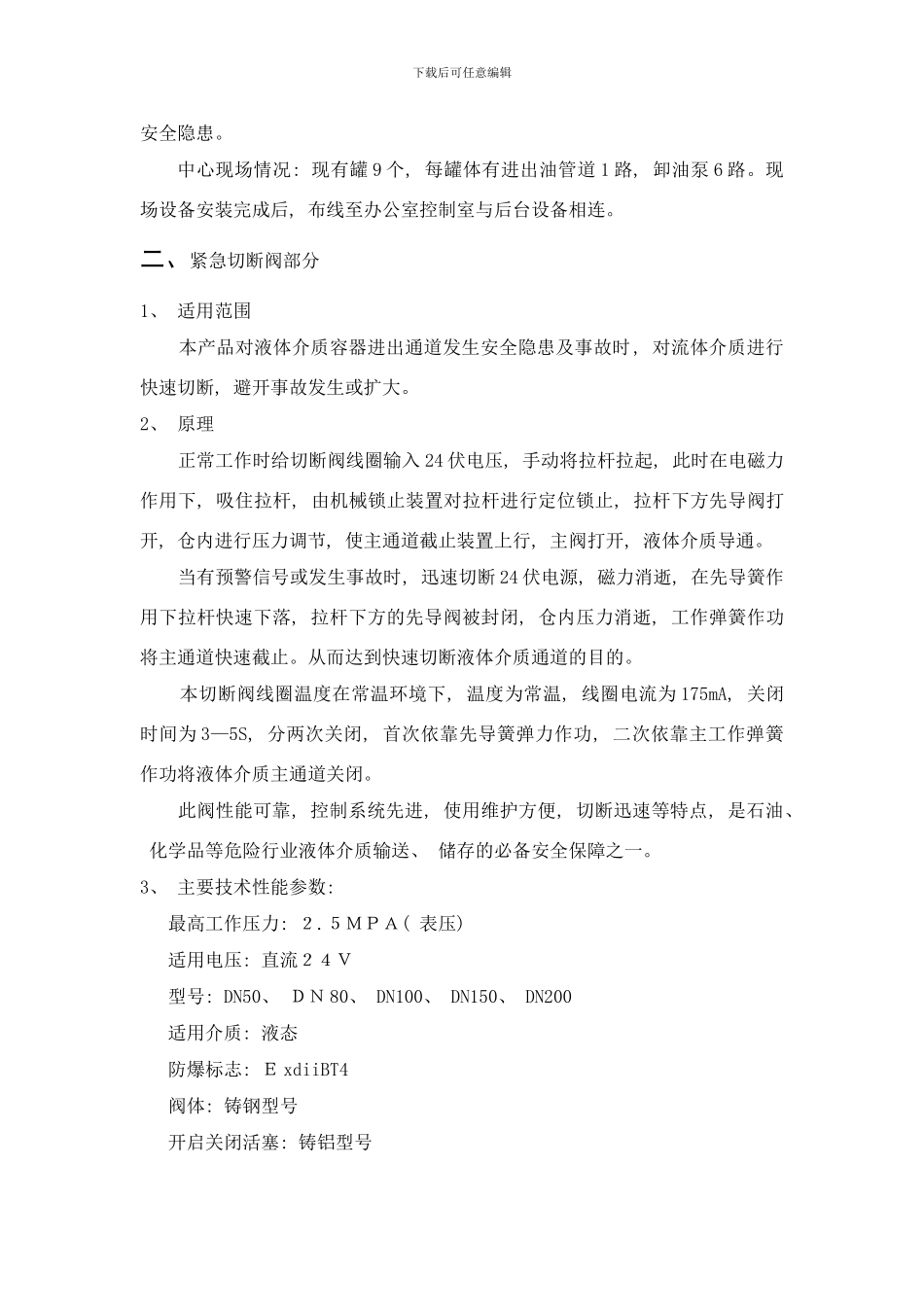

下载后可任意编辑长治市郑瑞油库联锁控制方案邢台科瑞科技开发有限公司 .11一、概述本油库联锁控制系统主要由紧急切断阀、 转换联动器、 液位仪、 液位仪仪表、 液位软件、 延伸报警器、 液位信号转换板、 自动及手动联动控制箱等设备组成。本系统中采纳的紧急切断阀为直流 24V 供电, 大大降低了油库的下载后可任意编辑安全隐患。中心现场情况: 现有罐 9 个, 每罐体有进出油管道 1 路, 卸油泵 6 路。现场设备安装完成后, 布线至办公室控制室与后台设备相连。二、紧急切断阀部分1、 适用范围 本产品对液体介质容器进出通道发生安全隐患及事故时, 对流体介质进行快速切断, 避开事故发生或扩大。2、 原理 正常工作时给切断阀线圈输入 24 伏电压, 手动将拉杆拉起, 此时在电磁力作用下, 吸住拉杆, 由机械锁止装置对拉杆进行定位锁止, 拉杆下方先导阀打开, 仓内进行压力调节, 使主通道截止装置上行, 主阀打开, 液体介质导通。 当有预警信号或发生事故时, 迅速切断 24 伏电源, 磁力消逝, 在先导簧作用下拉杆快速下落, 拉杆下方的先导阀被封闭, 仓内压力消逝, 工作弹簧作功将主通道快速截止。从而达到快速切断液体介质通道的目的。 本切断阀线圈温度在常温环境下, 温度为常温, 线圈电流为 175mA, 关闭时间为 3—5S, 分两次关闭, 首次依靠先导簧弹力作功, 二次依靠主工作弹簧作功将液体介质主通道关闭。 此阀性能可靠, 控制系统先进, 使用维护方便, 切断迅速等特点, 是石油、 化学品等危险行业液体介质输送、 储存的必备安全保障之一。3、 主要技术性能参数: 最高工作压力: ２.５ＭＰＡ( 表压) 适用电压: 直流２４Ｖ型号: DN50、 ＤＮ 80、 DN100、 DN150、 DN200适用介质: 液态防爆标志: Ｅ xdiiBT4阀体: 铸钢型号开启关闭活塞: 铸铝型号下载后可任意编辑 阀体由防爆外壳、 工作弹簧、 锁紧装置、 磁场绕阻线圈等组成下载后可任意编辑下载后可任意编辑三、磁致伸缩液位仪部分液位仪系统组成: 液位探棒、 液位仪表、 液位软件、 延伸报警器。 CZ-GR 防爆型智能磁致液位探棒是采纳磁致伸缩原理研制生产的高精度位移测量传感器, 具有测量精度高、 稳定可靠、 寿命长、 结构精致、 环境适应性强等优点, 油罐顶部安装无需清罐, 安全、 方便、 快捷。 本产品按 GB3836- 《爆炸性环境用防爆电气设备》的要求设计和认证, 防爆标志: ExiaⅡCT6, 防爆合格...
