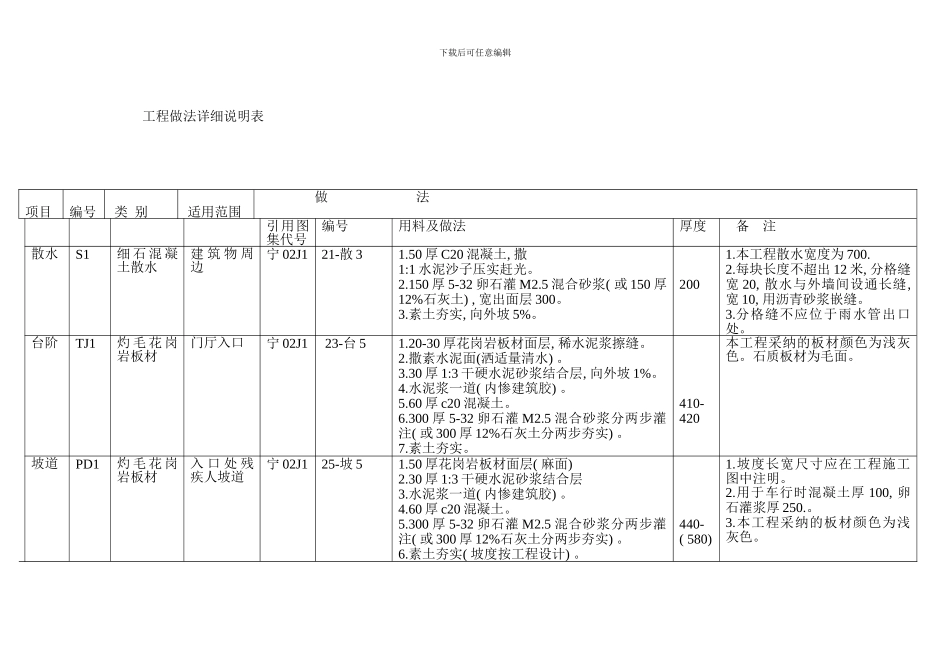

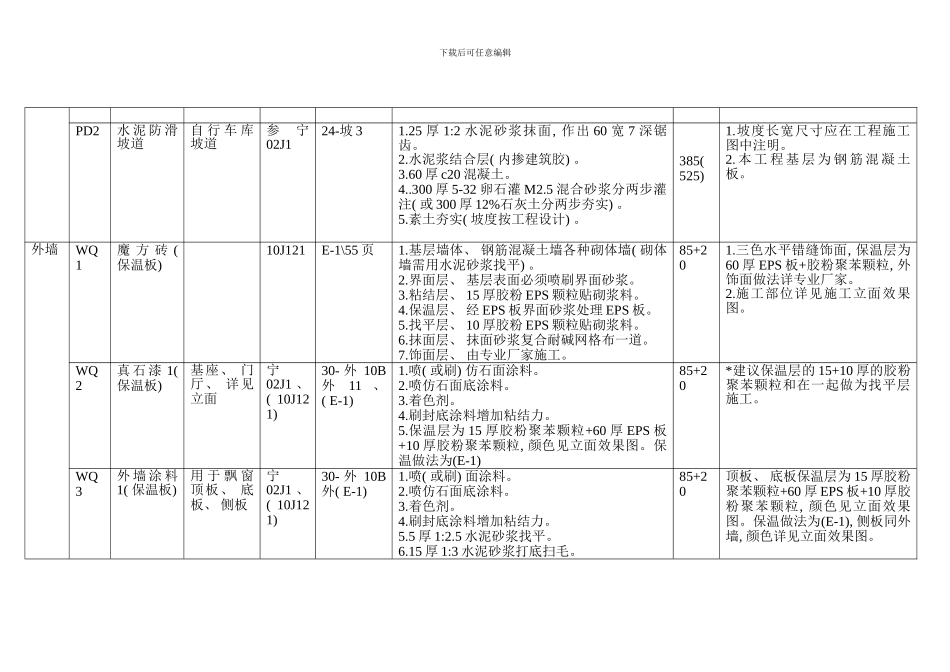

下载后可任意编辑 工程做法详细说明表项目编号 类 别 适用范围 做 法引用图集代号编号用料及做法厚度 备 注散水S1细 石 混 凝土散水建 筑 物 周边宁 02J121-散 31.50 厚 C20 混凝土, 撒1:1 水泥沙子压实赶光。2.150 厚 5-32 卵石灌 M2.5 混合砂浆( 或 150 厚12%石灰土) , 宽出面层 300。3.素土夯实, 向外坡 5%。2001.本工程散水宽度为 700.2.每块长度不超出 12 米, 分格缝宽 20, 散水与外墙间设通长缝, 宽 10, 用沥青砂浆嵌缝。3.分格缝不应位于雨水管出口处。台阶TJ1灼 毛 花 岗岩板材门厅入口宁 02J1 23-台 51.20-30 厚花岗岩板材面层, 稀水泥浆擦缝。2.撒素水泥面(洒适量清水) 。3.30 厚 1:3 干硬水泥砂浆结合层, 向外坡 1%。4.水泥浆一道( 内惨建筑胶) 。5.60 厚 c20 混凝土。6.300 厚 5-32 卵石灌 M2.5 混合砂浆分两步灌注( 或 300 厚 12%石灰土分两步夯实) 。7.素土夯实。 410-420本工程采纳的板材颜色为浅灰色。石质板材为毛面。坡道PD1灼 毛 花 岗岩板材入 口 处 残疾人坡道宁 02J125-坡 51.50 厚花岗岩板材面层( 麻面) 2.30 厚 1:3 干硬水泥砂浆结合层3.水泥浆一道( 内惨建筑胶) 。4.60 厚 c20 混凝土。5.300 厚 5-32 卵石灌 M2.5 混合砂浆分两步灌注( 或 300 厚 12%石灰土分两步夯实) 。6.素土夯实( 坡度按工程设计) 。440-( 580) 1.坡度长宽尺寸应在工程施工图中注明。2.用于车行时混凝土厚 100, 卵石灌浆厚 250.。3.本工程采纳的板材颜色为浅灰色。下载后可任意编辑PD2水 泥 防 滑坡道自 行 车 库坡道参宁02J124-坡 31.25 厚 1:2 水泥砂浆抹面, 作出 60 宽 7 深锯齿。2.水泥浆结合层( 内掺建筑胶) 。3.60 厚 c20 混凝土。4..300 厚 5-32 卵石灌 M2.5 混合砂浆分两步灌注( 或 300 厚 12%石灰土分两步夯实) 。5.素土夯实( 坡度按工程设计) 。 385( 525) 1.坡度长宽尺寸应在工程施工图中注明。2. 本 工 程 基 层 为 钢 筋 混 凝 土板。外墙WQ1魔 方 砖 ( 保温板) 10J121E-1\55 页1.基层墙体、 钢筋混凝土墙各种砌体墙( 砌体墙需用水泥砂浆找平) 。2.界面层、 基层表面必须喷刷界面砂浆。3.粘结层、 15 厚胶粉 EPS 颗粒贴砌浆料。4.保温层、 经 EPS 板界面砂浆处理 EPS 板。5.找平层、 10 厚胶粉 EPS 颗粒贴砌浆料。6.抹面层、 抹面砂浆复合耐碱网...
