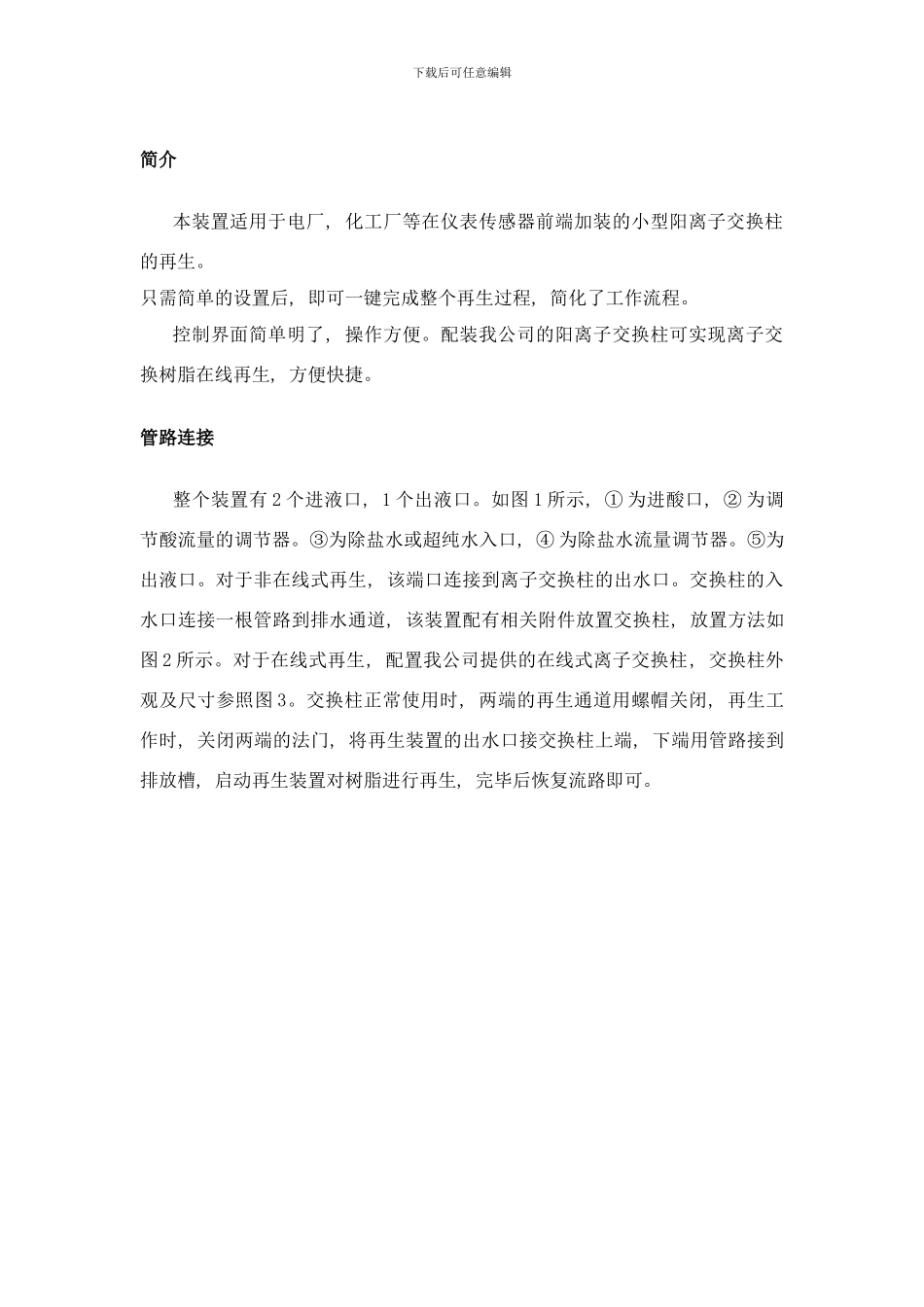

下载后可任意编辑简介本装置适用于电厂, 化工厂等在仪表传感器前端加装的小型阳离子交换柱的再生
只需简单的设置后, 即可一键完成整个再生过程, 简化了工作流程
控制界面简单明了, 操作方便
配装我公司的阳离子交换柱可实现离子交换树脂在线再生, 方便快捷
管路连接整个装置有 2 个进液口, 1 个出液口

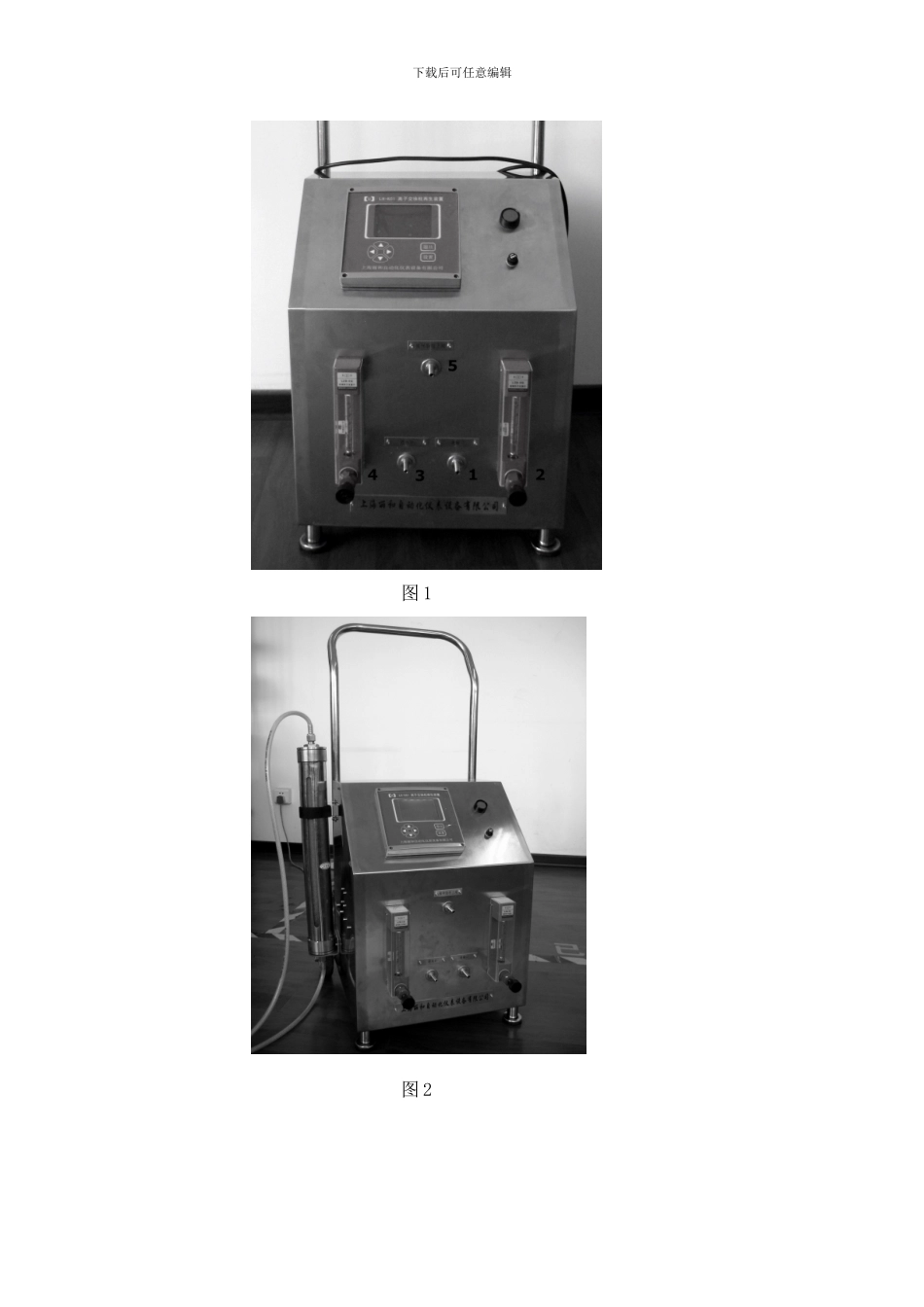

如图 1 所示, ① 为进酸口, ② 为调节酸流量的调节器
③为除盐水或超纯水入口, ④ 为除盐水流量调节器
对于非在线式再生, 该端口连接到离子交换柱的出水口
交换柱的入水口连接一根管路到排水通道, 该装置配有相关附件放置交换柱, 放置方法如图 2 所示
对于在线式再生, 配置我公司提供的在线式离子交换柱, 交换柱外观及尺寸参照图 3
交换柱正常使用时, 两端的再生通道用螺帽关闭, 再生工作时, 关闭两端的法门, 将再生装置的出水口接交换柱上端, 下端用管路接到排放槽, 启动再生装置对树脂进行再生, 完毕后恢复流路即可
下载后可任意编辑图 1图 2下载后可任意编辑图 3操作及设置接通电源, 按下面板右侧的电源按钮, 液晶屏显示”按设置键开始工作, 按退出键设置时间”
按退出键进入到时间设置窗口
窗口显示如下水洗时间: xx酸洗时间: xx浸泡时间: xx冲洗时间: xx应根据交换柱容量设置水洗和酸洗时间
建议设置时间为, 水洗设置 10 分钟/升, 酸洗设置为 15 分钟/升( 流量为 18L/h) , 浸泡设置为 30 分钟, 冲洗设置15 分钟/升
按上下键加减数值, 左右键移动设置数位
设置完一个参数后, 按‘设置’键, 光标转移到下一个参数
所有参数设置好后, 按‘退出’键, 参数保存并退出到上电后的初始状态
所有设置数值的单位为分钟, 设置范围0~99 分钟
假如不小心按了‘退出’键, 进入到设置界面, 再次按‘退出’键可回到上电初始状态
在外部管路接口
