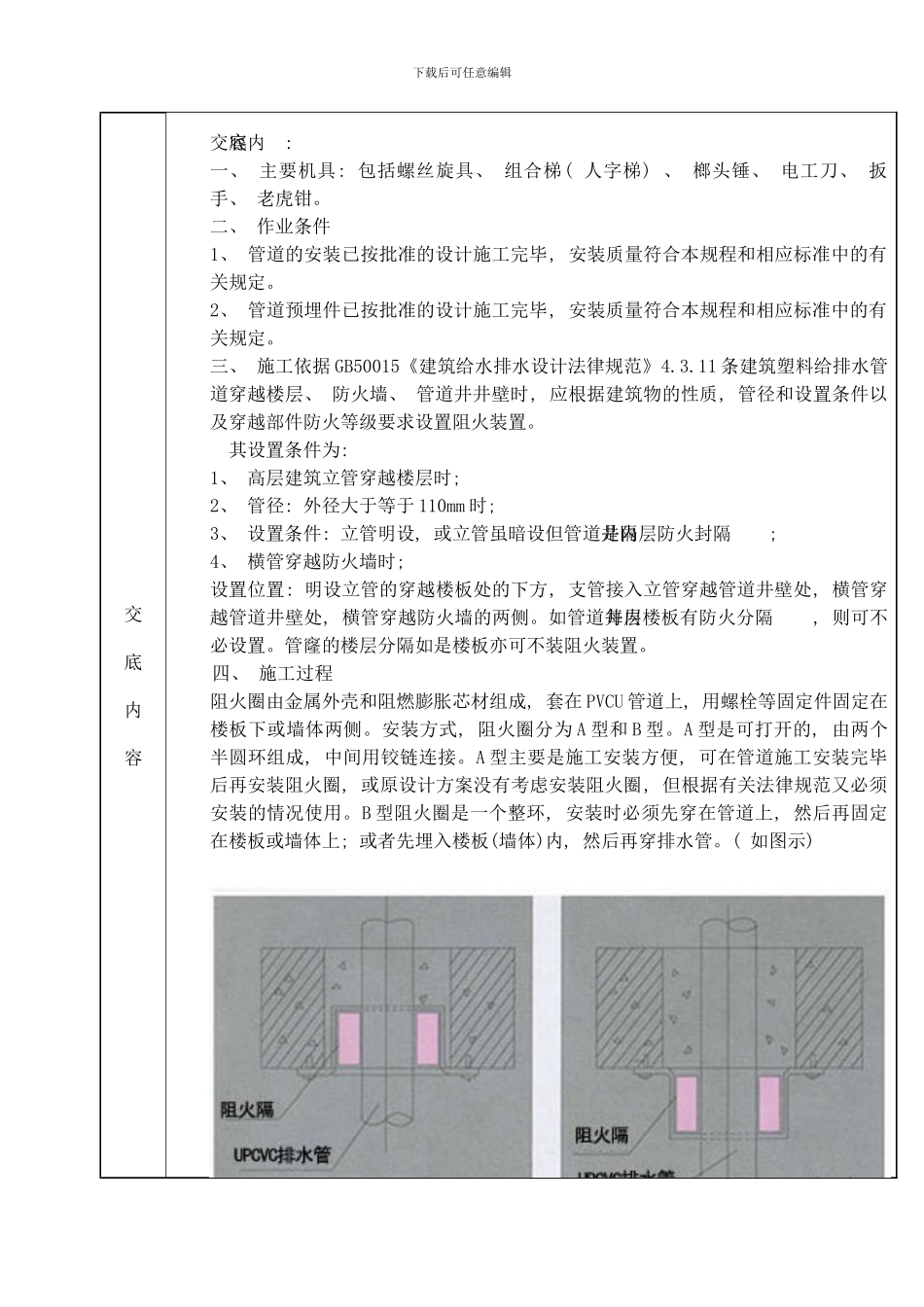

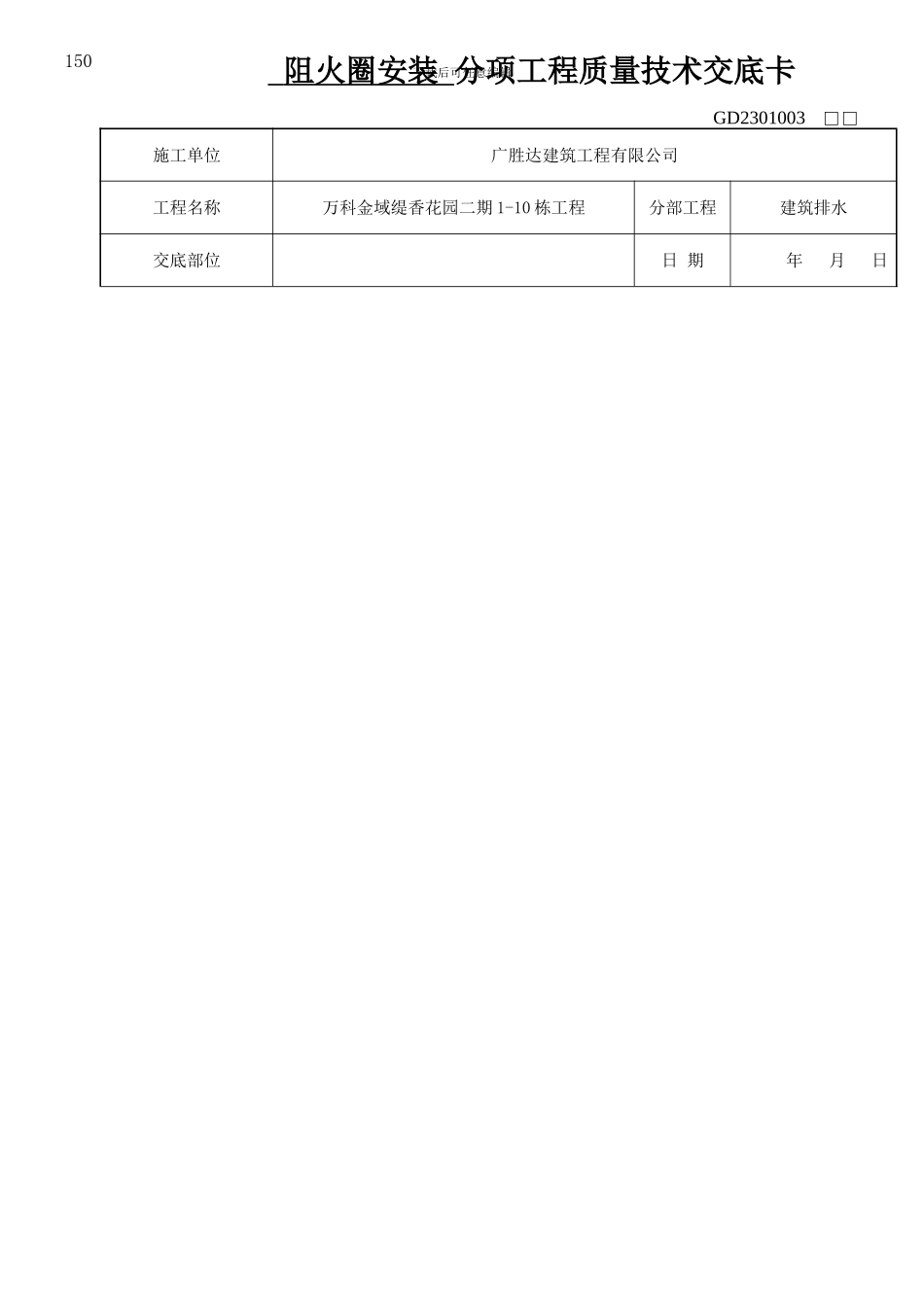

下载后可任意编辑150 阻火圈安装 分项工程质量技术交底卡GD2301003□□施工单位广胜达建筑工程有限公司工程名称万科金域缇香花园二期 1-10 栋工程分部工程建筑排水交底部位 日 期年 月 日下载后可任意编辑交 底 内 容 交底内容: 一、 主要机具: 包括螺丝旋具、 组合梯( 人字梯) 、 榔头锤、 电工刀、 扳手、 老虎钳。二、 作业条件1、 管道的安装已按批准的设计施工完毕, 安装质量符合本规程和相应标准中的有关规定。2、 管道预埋件已按批准的设计施工完毕, 安装质量符合本规程和相应标准中的有关规定。三、 施工依据 GB50015《建筑给水排水设计法律规范》4.3.11 条建筑塑料给排水管道穿越楼层、 防火墙、 管道井井壁时, 应根据建筑物的性质, 管径和设置条件以及穿越部件防火等级要求设置阻火装置。 其设置条件为: 1、 高层建筑立管穿越楼层时; 2、 管径: 外径大于等于 110mm 时; 3、 设置条件: 立管明设, 或立管虽暗设但管道井内是隔层防火封隔; 4、 横管穿越防火墙时; 设置位置: 明设立管的穿越楼板处的下方, 支管接入立管穿越管道井壁处, 横管穿越管道井壁处, 横管穿越防火墙的两侧。如管道井内每层楼板有防火分隔, 则可不必设置。管窿的楼层分隔如是楼板亦可不装阻火装置。 四、 施工过程阻火圈由金属外壳和阻燃膨胀芯材组成, 套在 PVCU 管道上, 用螺栓等固定件固定在楼板下或墙体两侧。安装方式, 阻火圈分为 A 型和 B 型。A 型是可打开的, 由两个半圆环组成, 中间用铰链连接。A 型主要是施工安装方便, 可在管道施工安装完毕后再安装阻火圈, 或原设计方案没有考虑安装阻火圈, 但根据有关法律规范又必须安装的情况使用。B 型阻火圈是一个整环, 安装时必须先穿在管道上, 然后再固定在楼板或墙体上; 或者先埋入楼板(墙体)内, 然后再穿排水管。( 如图示) 下载后可任意编辑专业技术负责人: 交底人: 接受人: 深圳市建设局、 深圳市档案局监制 深圳市文档服务中心印制
