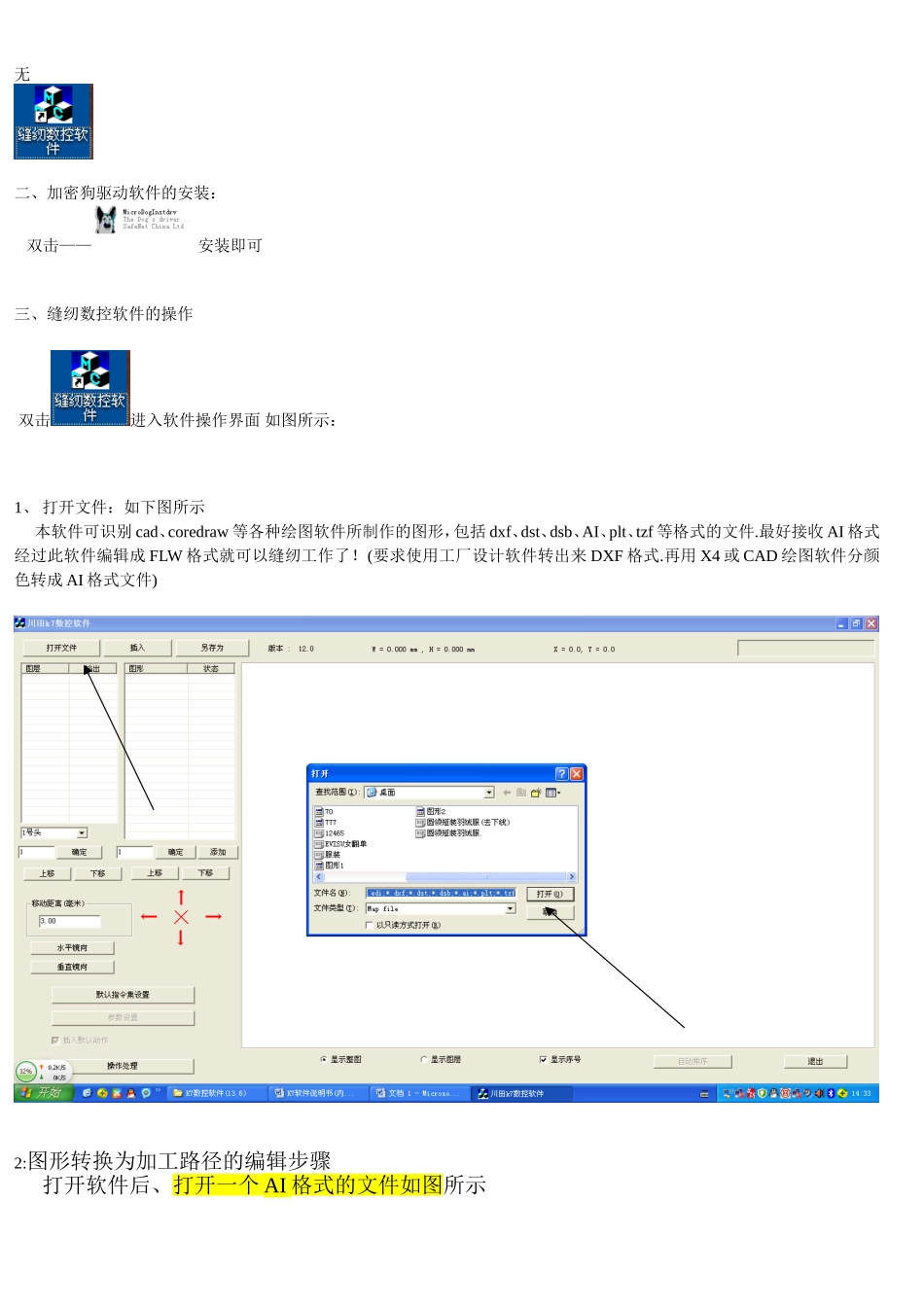

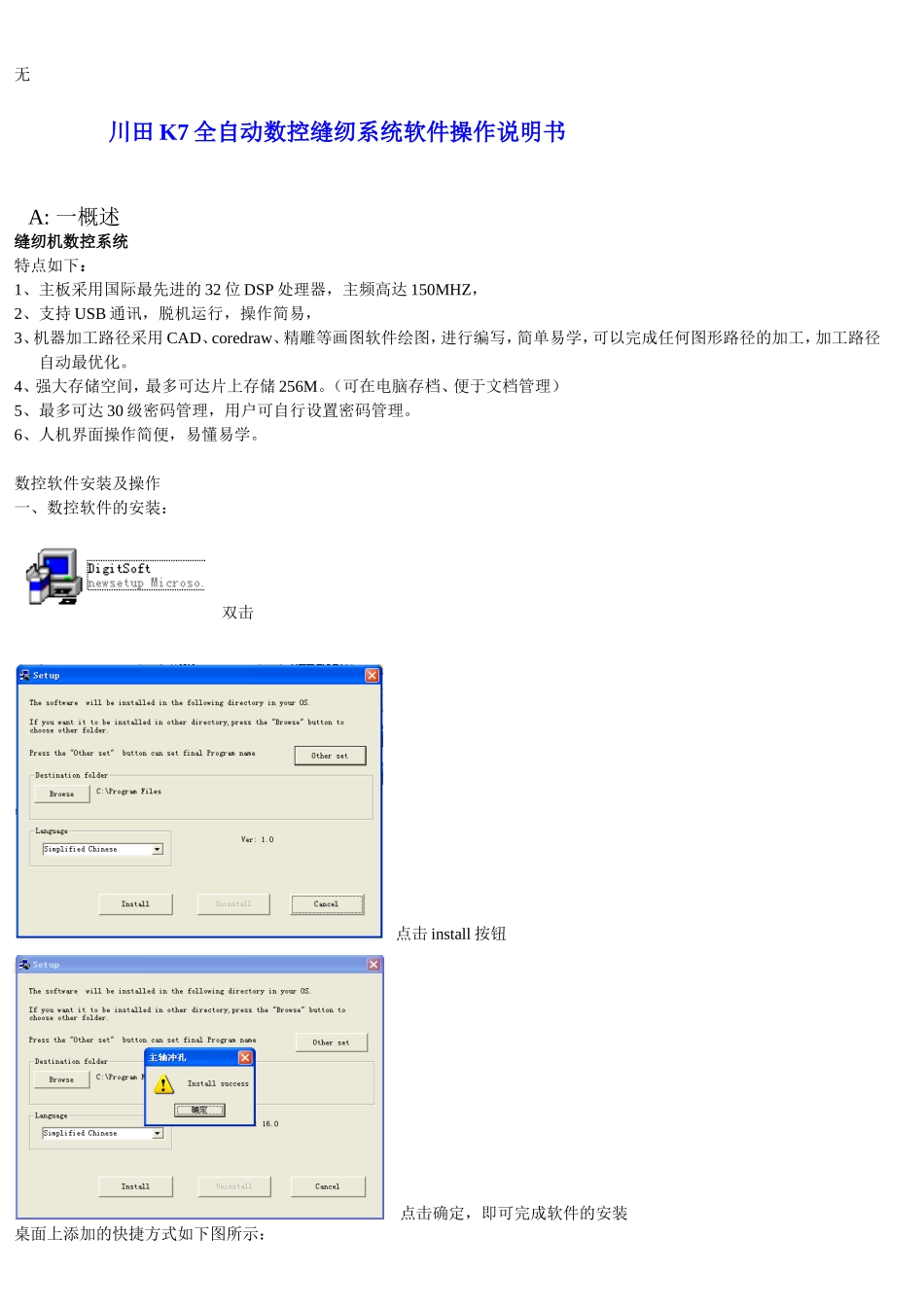

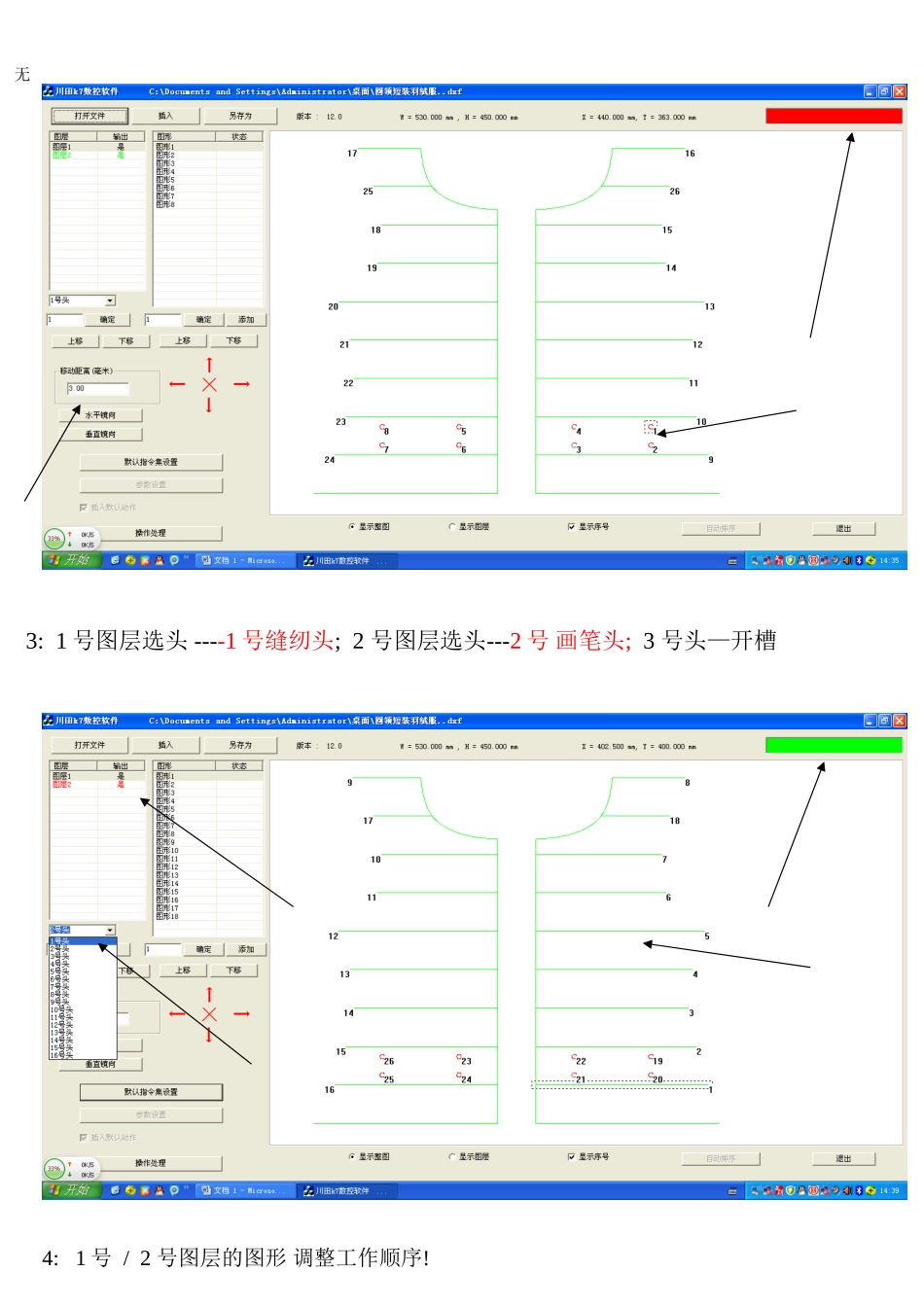

无川田K7全自动数控缝纫系统软件操作说明书A:一概述缝纫机数控系统特点如下：1、主板采用国际最先进的32位DSP处理器，主频高达150MHZ，2、支持USB通讯，脱机运行，操作简易，3、机器加工路径采用CAD、coredraw、精雕等画图软件绘图，进行编写，简单易学，可以完成任何图形路径的加工，加工路径自动最优化。4、强大存储空间，最多可达片上存储256M。（可在电脑存档、便于文档管理）5、最多可达30级密码管理，用户可自行设置密码管理。6、人机界面操作简便，易懂易学。数控软件安装及操作一、数控软件的安装：双击点击install按钮点击确定，即可完成软件的安装桌面上添加的快捷方式如下图所示：无二、加密狗驱动软件的安装：双击——安装即可三、缝纫数控软件的操作双击进入软件操作界面如图所示：1、打开文件：如下图所示本软件可识别cad、coredraw等各种绘图软件所制作的图形，包括dxf、dst、dsb、AI、plt、tzf等格式的文件.最好接收AI格式经过此软件编辑成FLW格式就可以缝纫工作了！(要求使用工厂设计软件转出来DXF格式.再用X4或CAD绘图软件分颜色转成AI格式文件)2:图形转换为加工路径的编辑步骤打开软件后、打开一个AI格式的文件如图所示无3:1号图层选头----1号缝纫头;2号图层选头---2号画笔头;3号头—开槽4:1号/2号图层的图形调整工作顺序!无5:1号/2号图层调每个图形缝纫和工作方向:6:1号缝纫图层参数设置:无7:1号缝纫图层参数选择:如“图层1”需缝纫作业，则：是否输出：是缝纫模式：打钩线条转点：打钩点距（毫米）：2.500------此处为设置缝纫的针距换头：1号头---------------此处为设置缝纫作业所对应的头非闭合图形收尾重复-----此处为设置加固缝纫的次数针数启用拐点减速--------------此处为设置遇到拐点角度小于设定值时，加减速的针数如下图所示：无8:2号图层选头:如“图层2”需缝纫作业，则：是否输出：是绣花模式：不打钩线条转点：不打钩如下图所示：无9操作处理:图层参数设置双击“图层1”，如下图所示：10输出文件：点击“操作处理”如下图所示：无11输出保存文件;12:保存命名FLW格式文件即可在机器上使用13:开摸的速度调整:无用鼠标点击“setup”对话框的空白处，使用键盘输入“tz0001”显示如下视图“编辑配置”灰色消失点击“编辑配置”如下图所示无无输入所需速度确认完成设置!B:自身机器操作采集:(注:OUT1--画笔;OUT2--开模电机启动;OUT3--开模电机上下位;OUT4--中压脚(与小压脚联动)一:开槽采集1:开始:OUT2-开槽电机转动:OUT3-开槽组上下汽缸推动;这两个打开无2:用空移模式做开槽采集(---------.)3:采集完毕后OUT2-开槽电机转动:OUT3-开槽组上下汽缸推动;这两个要关闭确认保存文件!二:缝纫采集:1:针步无2:开始:OUT4--中压脚这个打开3:用缝纫模式做开槽采集(______)无4:剪线5:采集完毕后要剪线,OUT4--中压脚这个要关闭无6:确认保存文件!
