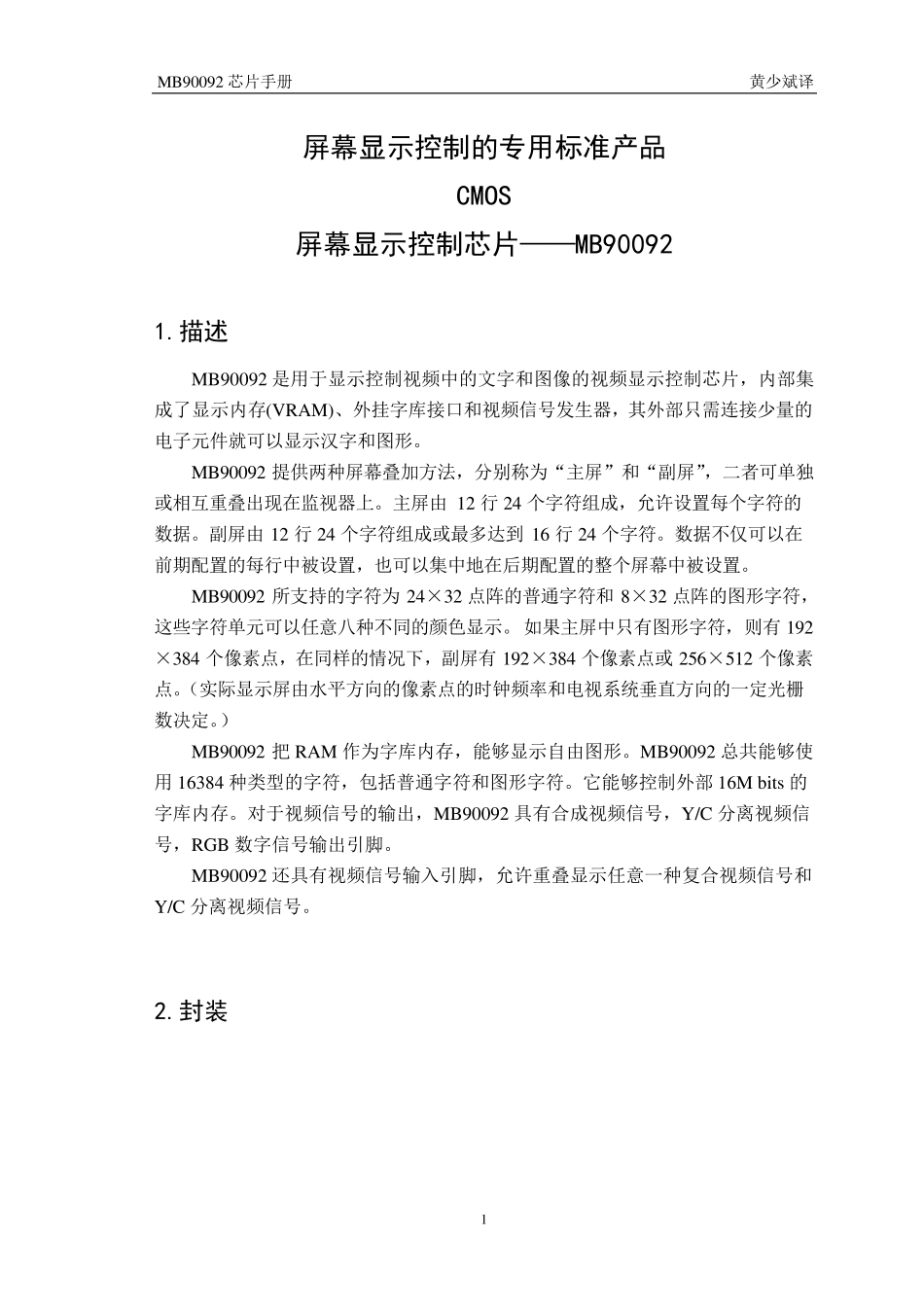

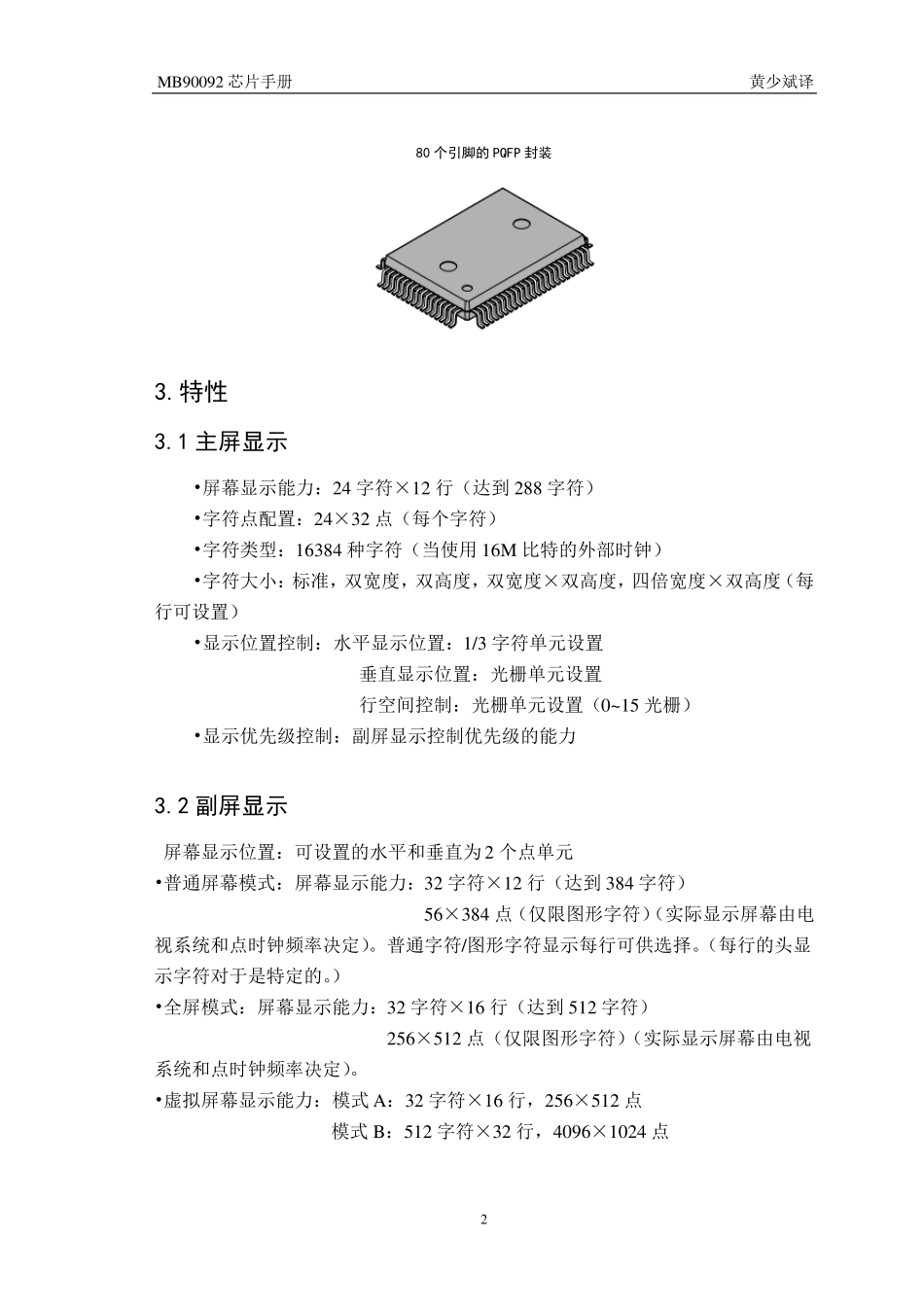

MB90092 芯片手册 黄少斌译 1 屏幕显示控制的专用标准产品 CMOS 屏幕显示控制芯片——MB90092 1.描述 MB90092 是用于显示控制视频中的文字和图像的视频显示控制芯片，内部集成了显示内存(VRAM)、外挂字库接口和视频信号发生器，其外部只需连接少量的电子元件就可以显示汉字和图形。 MB90092 提供两种屏幕叠加方法，分别称为“主屏”和“副屏”，二者可单独或相互重叠出现在监视器上。主屏由12 行24 个字符组成，允许设置每个字符的数据。副屏由12 行24 个字符组成或最多达到16 行24 个字符。数据不仅可以在前期配置的每行中被设置，也可以集中地在后期配置的整个屏幕中被设置。 MB90092 所支持的字符为24×32 点阵的普通字符和8×32 点阵的图形字符，这些字符单元可以任意八种不同的颜色显示。如果主屏中只有图形字符，则有 192×384 个像素点，在同样的情况下，副屏有 192×384 个像素点或256×512 个像素点。（实际显示屏由水平方向的像素点的时钟频率和电视系统垂直方向的一定光栅数决定。） MB90092 把 RAM 作为字库内存，能够显示自由图形。MB90092 总共能够使用16384 种类型的字符，包括普通字符和图形字符。它能够控制外部16M bits 的字库内存。对于视频信号的输出，MB90092 具有合成视频信号，Y/C 分离视频信号，RGB 数字信号输出引脚。 MB90092 还具有视频信号输入引脚，允许重叠显示任意一种复合视频信号和Y/C 分离视频信号。 2.封装 MB90092 芯片手册 黄少斌译 2 80 个引脚的 PQFP 封装 3.特性 3.1 主屏显示 •屏幕显示能力：24 字符×12 行（达到288 字符） •字符点配置：24×32 点（每个字符） •字符类型：16384 种字符（当使用16M 比特的外部时钟） •字符大小：标准，双宽度，双高度，双宽度×双高度，四倍宽度×双高度（每行可设置） •显示位置控制：水平显示位置：1/3 字符单元设置 垂直显示位置：光栅单元设置 行空间控制：光栅单元设置（0~15 光栅） •显示优先级控制：副屏显示控制优先级的能力 3.2 副屏显示 屏幕显示位置：可设置的水平和垂直为2 个点单元 •普通屏幕模式：屏幕显示能力：32 字符×12 行（达到384 字符） 56×384 点（仅限图形字符）（实际显示屏幕由电视系统和点时钟频率决定）。普通字符/图形字符显示每行可供选择。（每行的头显示字符对于是特定的。） •全屏模式：屏幕显示能力：32 字符×16 行（达到512 字符）...
