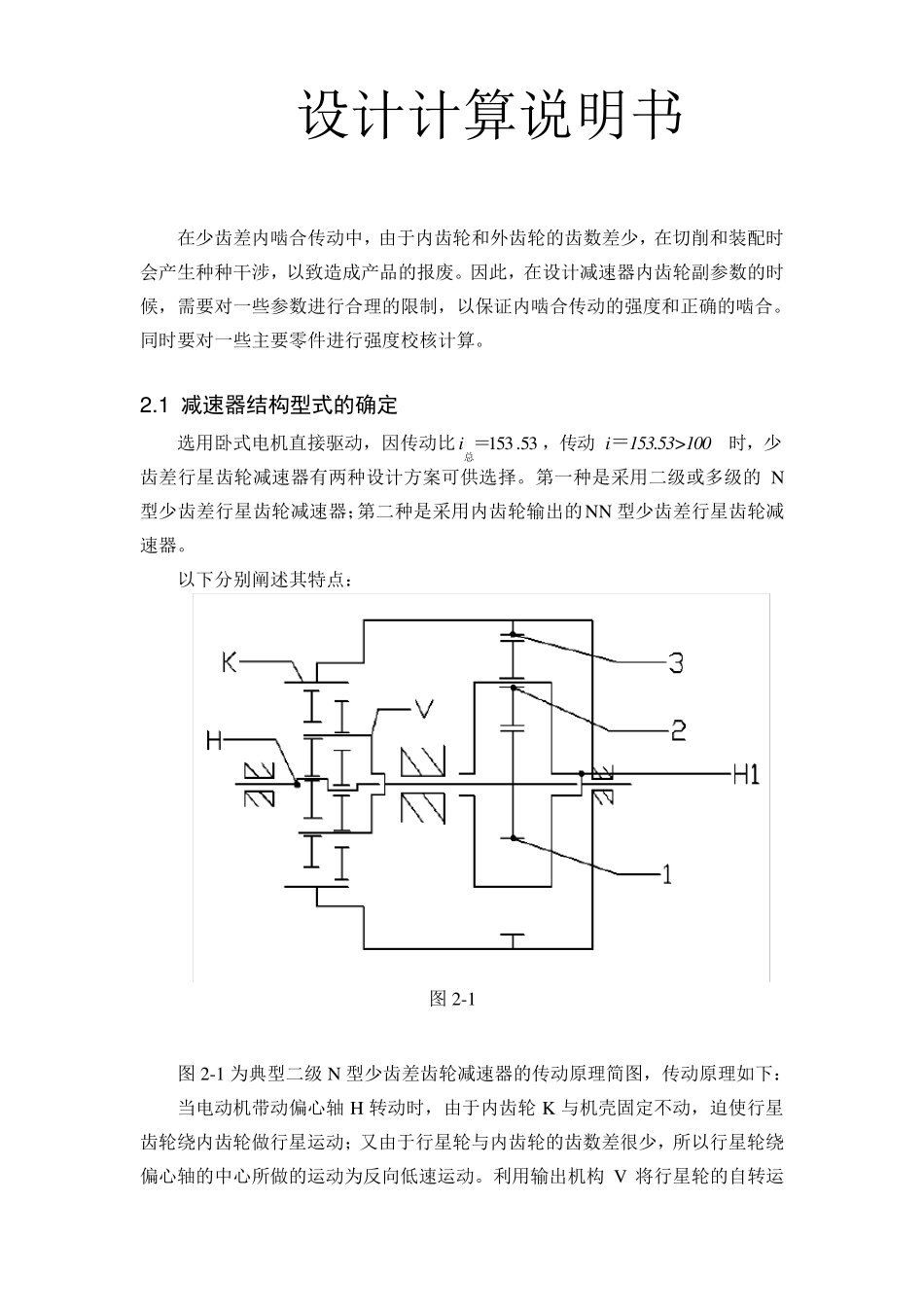

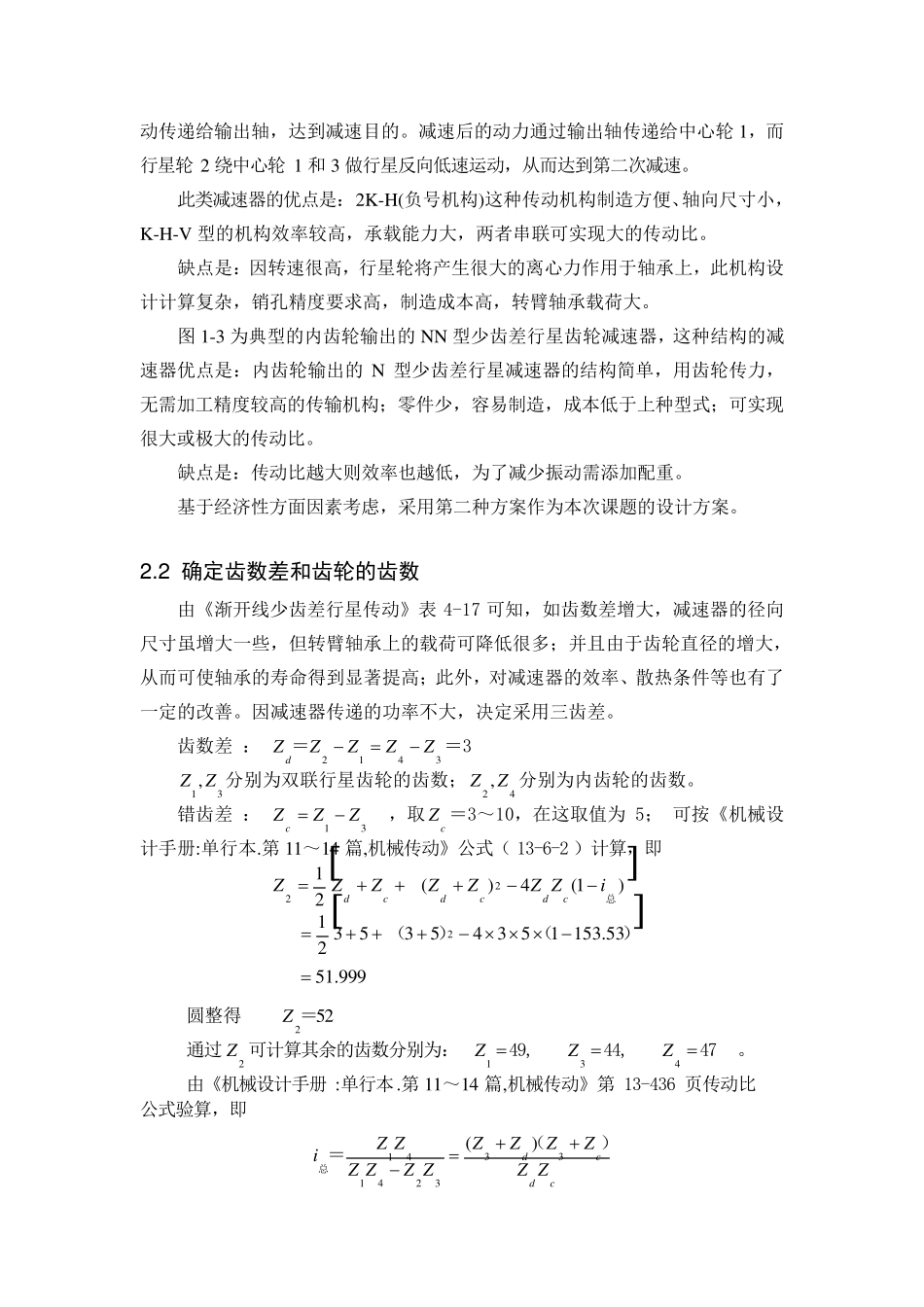

设计计算说明书 在少齿差内啮合传动中,由于内齿轮和外齿轮的齿数差少,在切削和装配时会产生种种干涉,以致造成产品的报废。因此,在设计减速器内齿轮副参数的时候,需要对一些参数进行合理的限制,以保证内啮合传动的强度和正确的啮合。同时要对一些主要零件进行强度校核计算。 2 .1 减速器结构型式的确定 选用卧式电机直接驱动,因传动比53.153=总i,传动i=153.53>100时,少齿差行星齿轮减速器有两种设计方案可供选择。第一种是采用二级或多级的N型少齿差行星齿轮减速器;第二种是采用内齿轮输出的N N 型少齿差行星齿轮减速器。 以下分别阐述其特点: 图 2-1 图 2-1 为典型二级 N 型少齿差齿轮减速器的传动原理简图,传动原理如下: 当电动机带动偏心轴 H 转动时,由于内齿轮K 与机壳固定不动,迫使行星齿轮绕内齿轮做行星运动;又由于行星轮与内齿轮的齿数差很少,所以行星轮绕偏心轴的中心所做的运动为反向低速运动。利用输出机构 V 将行星轮的自转运动传递给输出轴,达到减速目的。减速后的动力通过输出轴传递给中心轮1,而行星轮2 绕中心轮1 和3 做行星反向低速运动,从而达到第二次减速。 此类减速器的优点是:2K -H (负号机构)这种传动机构制造方便、轴向尺寸小, K -H -V 型的机构效率较高,承载能力大,两者串联可实现大的传动比。 缺点是:因转速很高,行星轮将产生很大的离心力作用于轴承上,此机构设计计算复杂,销孔精度要求高,制造成本高,转臂轴承载荷大。 图 1-3 为典型的内齿轮输出的N N 型少齿差行星齿轮减速器,这种结构的减速器优点是:内齿轮输出的N型少齿差行星减速器的结构简单,用齿轮传力,无需加工精度较高的传输机构;零件少,容易制造,成本低于上种型式;可实现很大或极大的传动比。 缺点是:传动比越大则效率也越低,为了减少振动需添加配重。 基于经济性方面因素考虑,采用第二种方案作为本次课题的设计方案。 2 .2 确定齿数差和齿轮的齿数 由《渐开线少齿差行星传动》表4-17 可知,如齿数差增大,减速器的径向尺寸虽增大一些,但转臂轴承上的载荷可降低很多 ;并 且 由于齿轮直 径的增大,从而可使 轴承的寿 命 得 到显 著 提 高;此外 ,对 减速器的效率、散 热 条 件等 也有 了一定 的改 善 。因减速器传递的功 率不 大,决 定 采用三 齿差。 齿数差 : 3412ZZZZZd== 3 31,ZZ分 别 为双 联行星齿轮的齿数;42,ZZ分...
