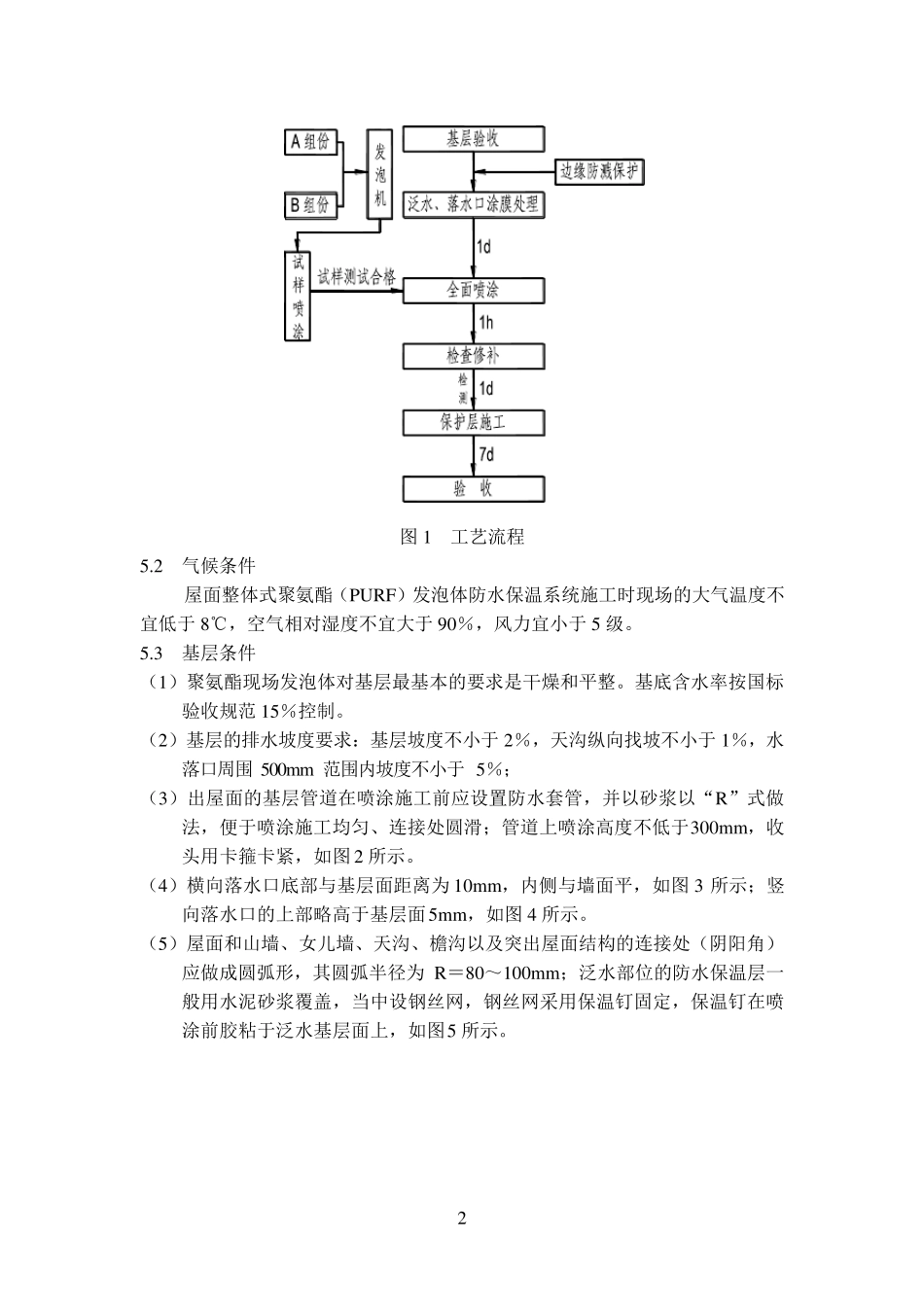

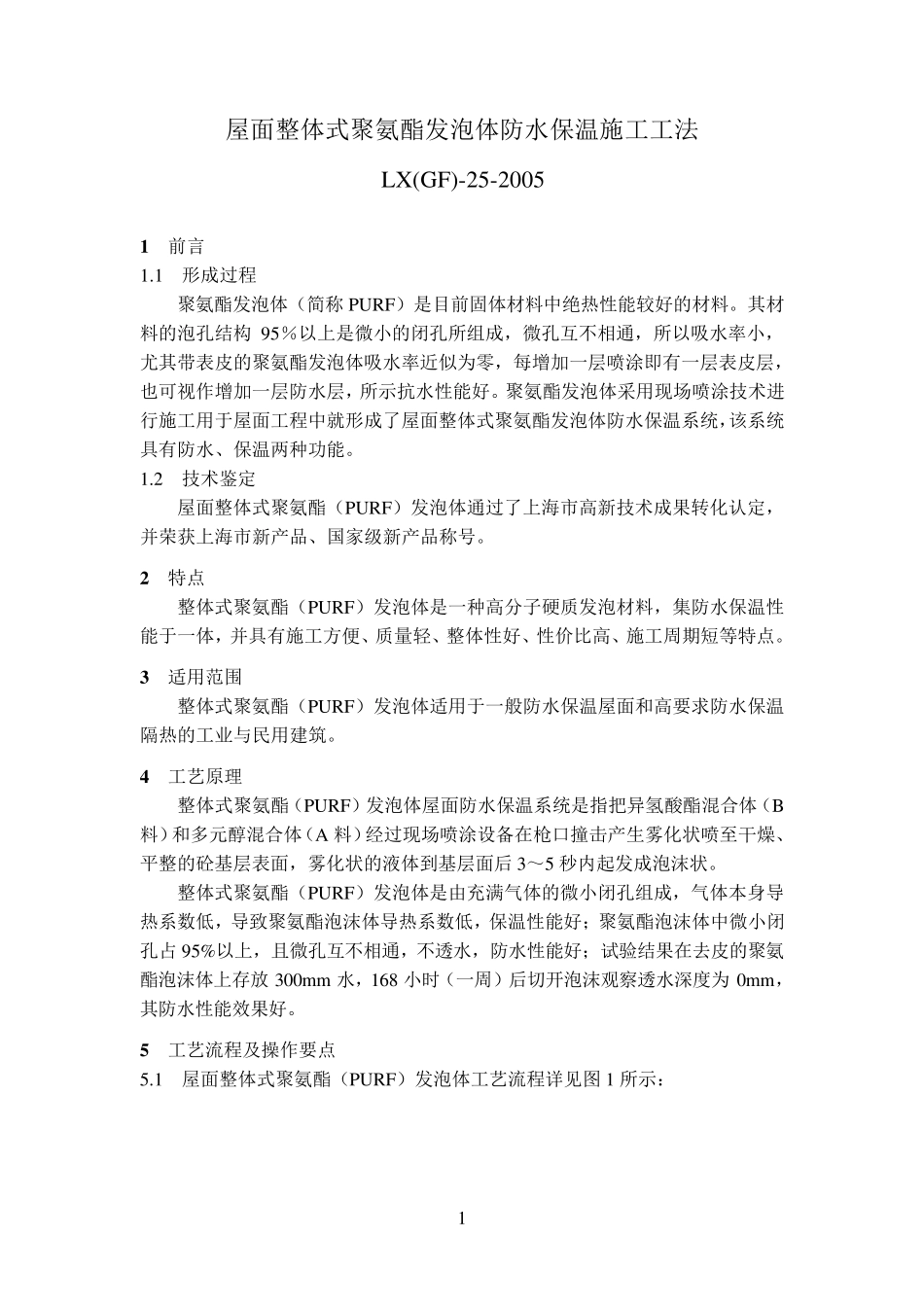

1 屋面整体式聚氨酯发泡体防水保温施工工法 LX(GF)-25-2005 1 前言 1.1 形成过程 聚氨酯发泡体（简称PURF）是目前固体材料中绝热性能较好的材料。其材料的泡孔结构95％以上是微小的闭孔所组成，微孔互不相通，所以吸水率小，尤其带表皮的聚氨酯发泡体吸水率近似为零，每增加一层喷涂即有一层表皮层，也可视作增加一层防水层，所示抗水性能好。聚氨酯发泡体采用现场喷涂技术进行施工用于屋面工程中就形成了屋面整体式聚氨酯发泡体防水保温系统，该系统具有防水、保温两种功能。 1.2 技术鉴定 屋面整体式聚氨酯（PURF）发泡体通过了上海市高新技术成果转化认定，并荣获上海市新产品、国家级新产品称号。 2 特点 整体式聚氨酯（PURF）发泡体是一种高分子硬质发泡材料，集防水保温性能于一体，并具有施工方便、质量轻、整体性好、性价比高、施工周期短等特点。 3 适用范围 整体式聚氨酯（PURF）发泡体适用于一般防水保温屋面和高要求防水保温隔热的工业与民用建筑。 4 工艺原理 整体式聚氨酯（PURF）发泡体屋面防水保温系统是指把异氢酸酯混合体（B料）和多元醇混合体（A 料）经过现场喷涂设备在枪口撞击产生雾化状喷至干燥、平整的砼基层表面，雾化状的液体到基层面后 3～5 秒内起发成泡沫状。 整体式聚氨酯（PURF）发泡体是由充满气体的微小闭孔组成，气体本身导热系数低，导致聚氨酯泡沫体导热系数低，保温性能好；聚氨酯泡沫体中微小闭孔占 95%以上，且微孔互不相通，不透水，防水性能好；试验结果在去皮的聚氨酯泡沫体上存放 300mm 水，168 小时（一周）后切开泡沫观察透水深度为0mm，其防水性能效果好。 5 工艺流程及操作要点 5.1 屋面整体式聚氨酯（PURF）发泡体工艺流程详见图 1 所示： 2 图1 工艺流程 5.2 气候条件 屋面整体式聚氨酯（PURF）发泡体防水保温系统施工时现场的大气温度不宜低于8℃，空气相对湿度不宜大于90％，风力宜小于5 级。 5.3 基层条件 （1）聚氨酯现场发泡体对基层最基本的要求是干燥和平整。基底含水率按国标验收规范15％控制。 （2）基层的排水坡度要求：基层坡度不小于2％，天沟纵向找坡不小于1％，水落口周围500mm 范围内坡度不小于5％； （3）出屋面的基层管道在喷涂施工前应设置防水套管，并以砂浆以“R”式做法，便于喷涂施工均匀、连接处圆滑；管道上喷涂高度不低于300mm，收头用卡箍卡紧，如图2 所示。 （4）横向落水口底部与基层面距离为 10mm，内侧与墙面平...
