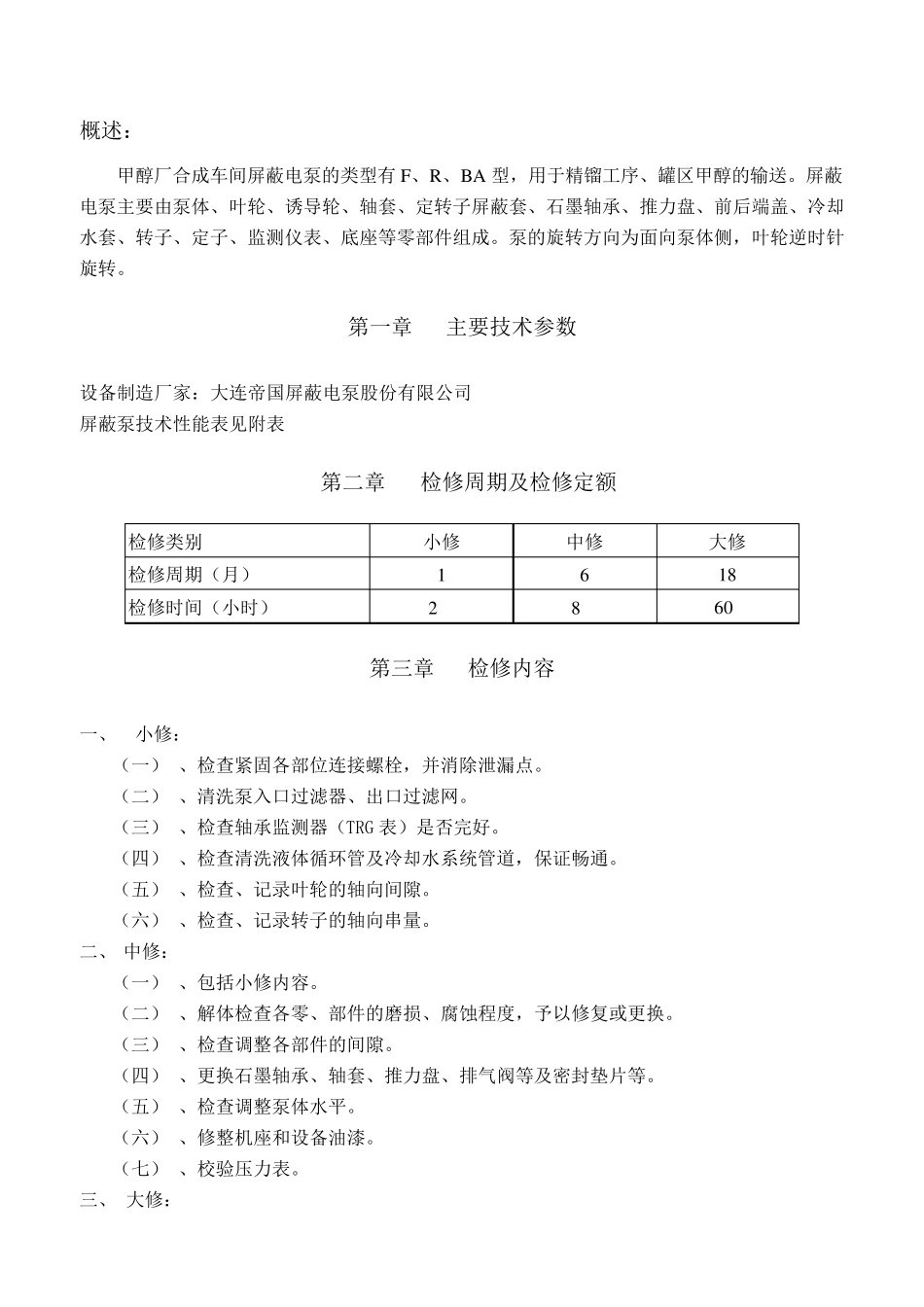

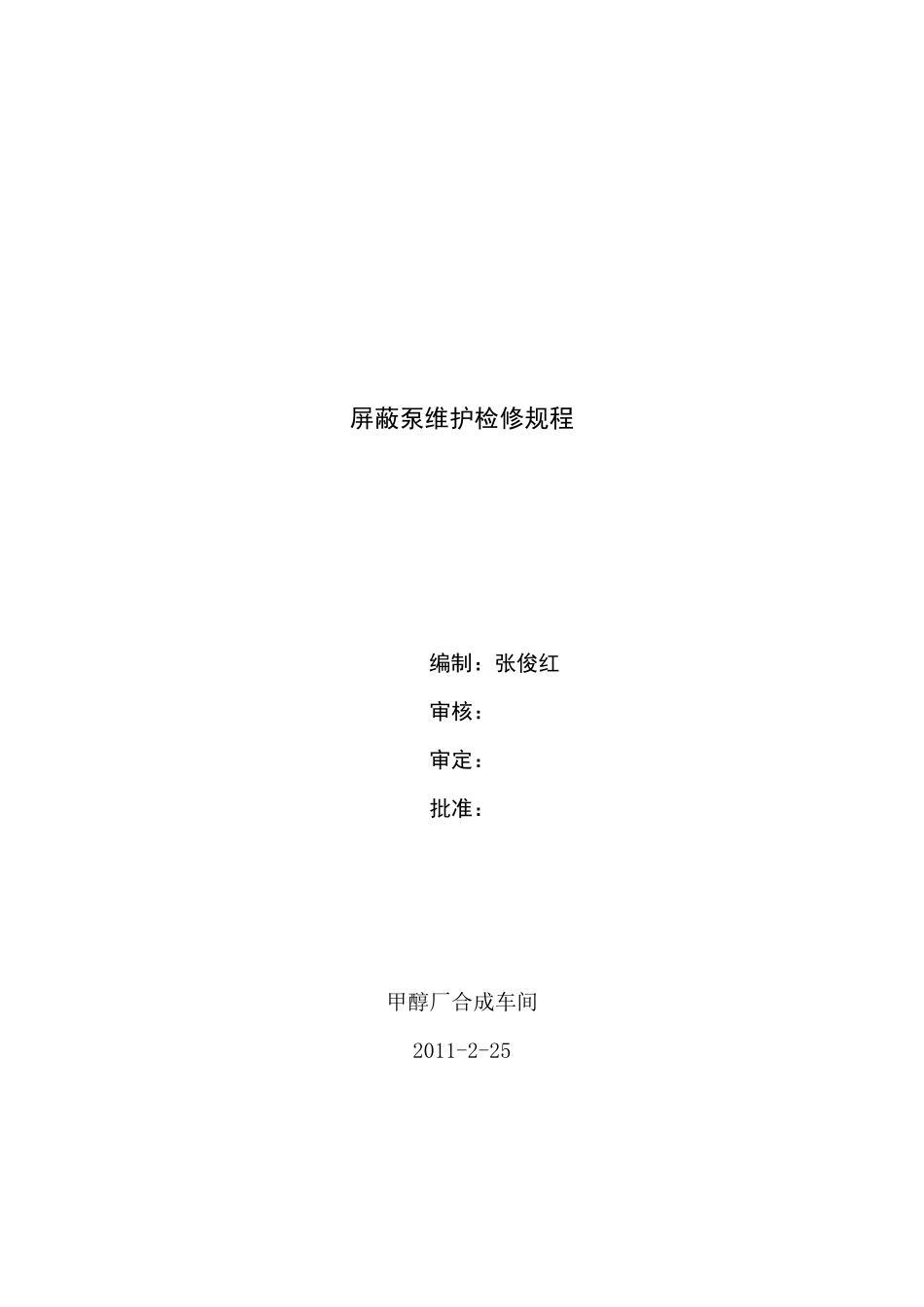

屏蔽泵维护检修规程 编制：张俊红 审核： 审定： 批准： 甲醇厂合成车间 2011-2-25 概述： 甲醇厂合成车间屏蔽电泵的类型有F、R、BA 型，用于精镏工序、罐区甲醇的输送。屏蔽电泵主要由泵体、叶轮、诱导轮、轴套、定转子屏蔽套、石墨轴承、推力盘、前后端盖、冷却水套、转子、定子、监测仪表、底座等零部件组成。泵的旋转方向为面向泵体侧，叶轮逆时针旋转。 第一章 主要技术参数 设备制造厂家：大连帝国屏蔽电泵股份有限公司 屏蔽泵技术性能表见附表 第二章 检修周期及检修定额 第三章 检修内容 一、 小修： （一） 、检查紧固各部位连接螺栓，并消除泄漏点。 （二） 、清洗泵入口过滤器、出口过滤网。 （三） 、检查轴承监测器（TRG 表）是否完好。 （四） 、检查清洗液体循环管及冷却水系统管道，保证畅通。 （五） 、检查、记录叶轮的轴向间隙。 （六） 、检查、记录转子的轴向串量 。 二、 中 修： （一） 、包 括 小修内容。 （二） 、解 体检查各零、部件的磨 损 、腐 蚀 程 度 ，予 以 修复 或 更 换 。 （三） 、检查调 整 各部件的间隙。 （四） 、更 换 石墨轴承、轴套、推力盘、排 气 阀 等及密 封 垫 片 等。 （五） 、检查调 整 泵体水平 。 （六） 、修整 机 座和 设备油 漆 。 （七 ） 、校 验 压 力表。 三、 大修： 检修类别 小修 中 修 大修 检修周期（月 ） 1 6 18 检修时间（小时） 2 8 60 （一） 、 包括中修内容； （二） 、测量转子的径向圆跳动值，必要时对转子部件做动平衡校验。 （三） 、 检查定子及转子屏蔽套、壳体与轴的磨损和腐蚀情况，视检查情况进行更换。 （四） 、 全面检查定子绕组、转子的电气性能，视检查情况更换转子或定子绕组。 （五） 、 定子、转子屏蔽套检漏。 （六） 、 总装各检查性试验，包括定子的直流电阻及绝缘电阻试验、泵的性能试验等，须出具试验报告。 第四章 检修质量标准 一、 叶轮 叶轮不得有毛刺、裂纹，叶轮口环与轴孔的圆柱度为 0.03mm。叶轮孔与轴配合一般采用 H7／h6，并用螺帽锁紧。更换叶轮时，用去重法找静平衡，而削去的厚度不大于壁厚的 1/3，叶轮平衡重应不大于表1 规定。 二、 转子 （一） 、轴颈磨损后，可用电镀或喷镀的方法修复。 （二） 、键与键槽侧面应接合紧密，不允许加垫片。键槽磨损后，可根据磨损情况适当加大，加...
