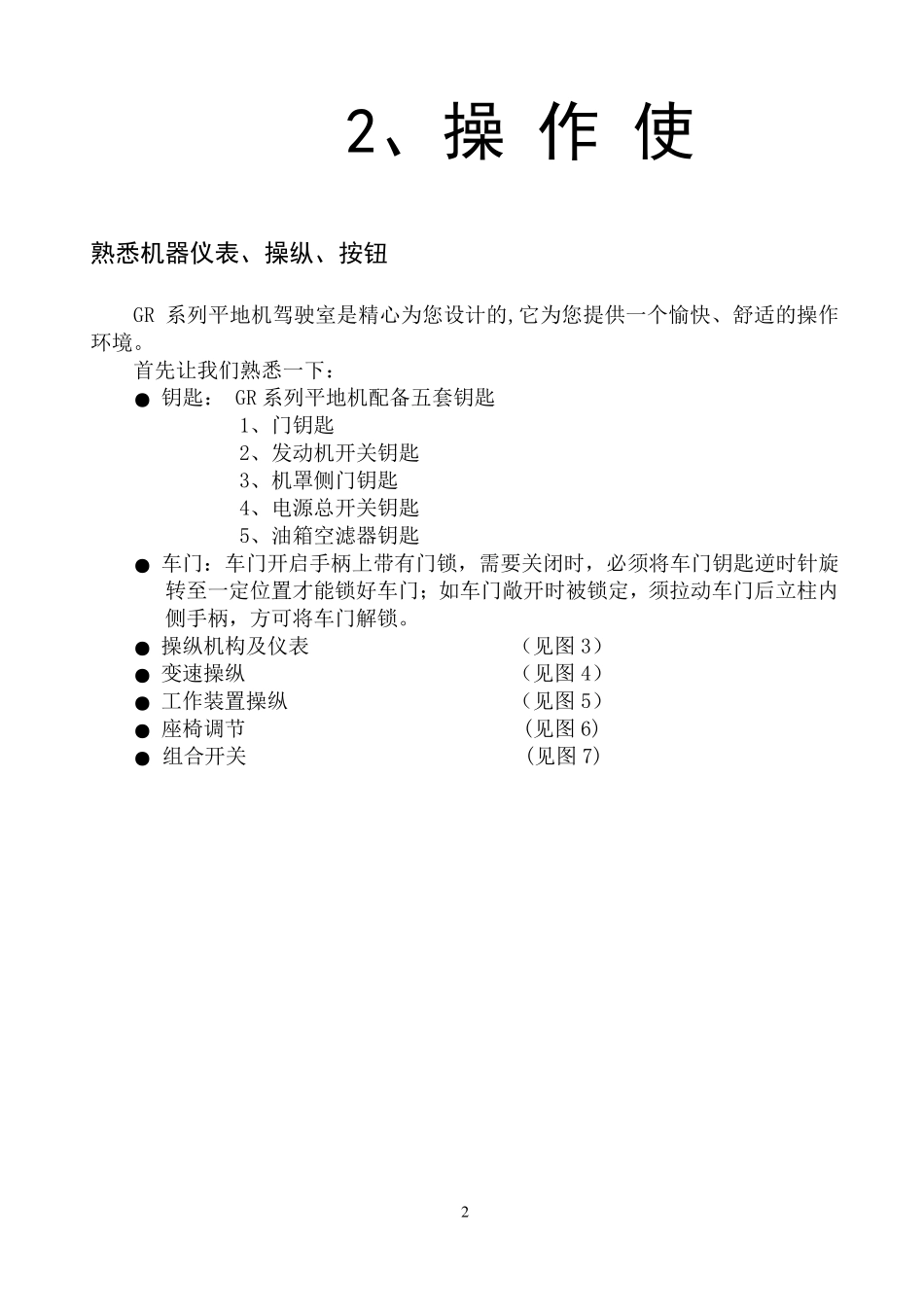

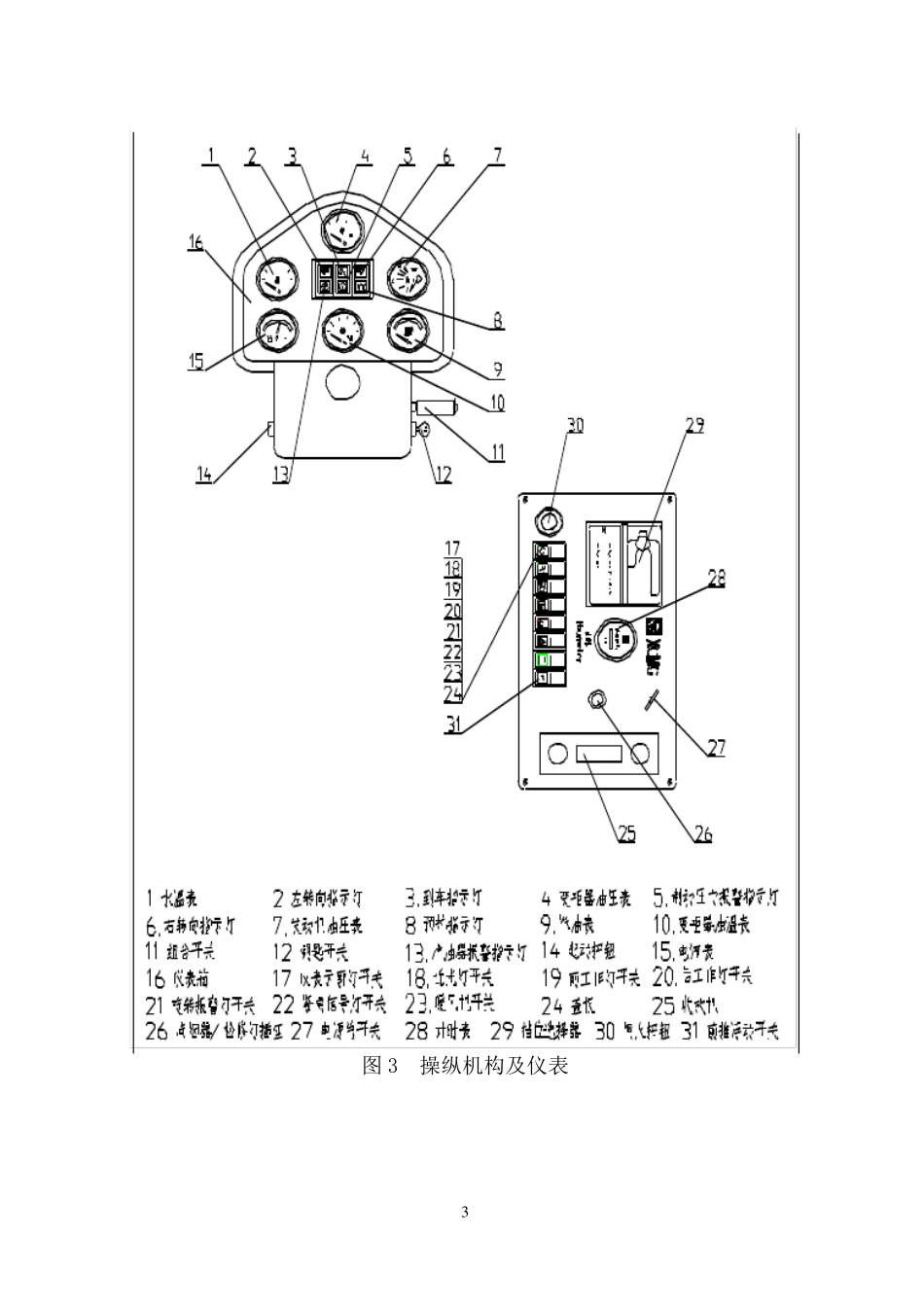

GR 系列平地机整机外形图和部件名称 图1 GR 系列平地机整机外形图和部件名称 选配装置： ● 前推土板 ● 后置松土器 2 2、操 作 使 熟悉机器仪表、操纵、按钮 GR 系列平地机驾驶室是精心为您设计的,它为您提供一个愉快、舒适的操作环境。 首先让我们熟悉一下： ● 钥匙： GR 系列平地机配备五套钥匙 1、门钥匙 2、发动机开关钥匙 3、机罩侧门钥匙 4、电源总开关钥匙 5、油箱空滤器钥匙 ● 车门：车门开启手柄上带有门锁，需要关闭时，必须将车门钥匙逆时针旋转至一定位置才能锁好车门；如车门敞开时被锁定，须拉动车门后立柱内侧手柄，方可将车门解锁。 ● 操纵机构及仪表 （见图 3） ● 变速操纵 （见图 4） ● 工作装置操纵 （见图 5） ● 座椅调节 (见图 6) ● 组合开关 (见图 7) 3 图3 操纵机构及仪表 4 仪表 ① 发 动 机 水 温 表 :测 量 范 围 40~120℃ ，指 示 发 动 机 冷 却 水 温 度 ，在 正 常 情 况 下 ，水 温 应 在 95℃ 以 下 。 ② 计 时 表 :测 量 范 围 0~9999.9h,累 计 发 动 机 工 作 时 间 。 ③ 燃 油 表 : 测 量 范 围 : 0~1/2~1,指 示 柴 油 箱 中 的 油 位 。 ④ 发 动 机 油 压 表 : 测 量 范 围 : 0~1Mpa， 指 示 发 动 机 机 油 压 力 ， 低 怠 速 （ 最 低 允许 值 ） 69kPa； 在 标 定 转 速 下 （ 最 低 允 许 值 ） 207kPa。 ⑤ 变 矩 器 油 温 表 : 测 量 范 围50~150℃ ， 指 示 变 矩 器 工 作 温 度 ； 其 正 常 工 作 温度 为 80-110℃ ， 瞬 时 温 度 允 许 到 120℃ 。 ⑥ 电 流 表 : 测 量 范 围 -30~+30A,指 示 蓄 电 池 充 放 电 状 态 。 ⑦ 变 矩 器 油 压 表 : 测 量 范 围 :0~2.5Mpa， 指 示 变 速 箱 操 纵 机 油 压 力 。 指示灯 ① 液 压 滤 油 器 指 示 灯 ： 发 动 机 运 转 时 ， 如 果 指 示 灯 点 亮 ， 表 明 液 压 油 箱 中 的 滤 油 器 堵 塞 ， 要 清洗 或 更 换 滤 芯 。 ② 制 动 压 力 指 示 灯 ： 发 动 机 启 动 后 ， 该 指 示 灯 亮 ， 约 1 分 钟 该 指 示 灯 熄 灭 。 如 果 机 器 工 作 时指 示 灯...
