平铺水培管道组装图解VIP专享

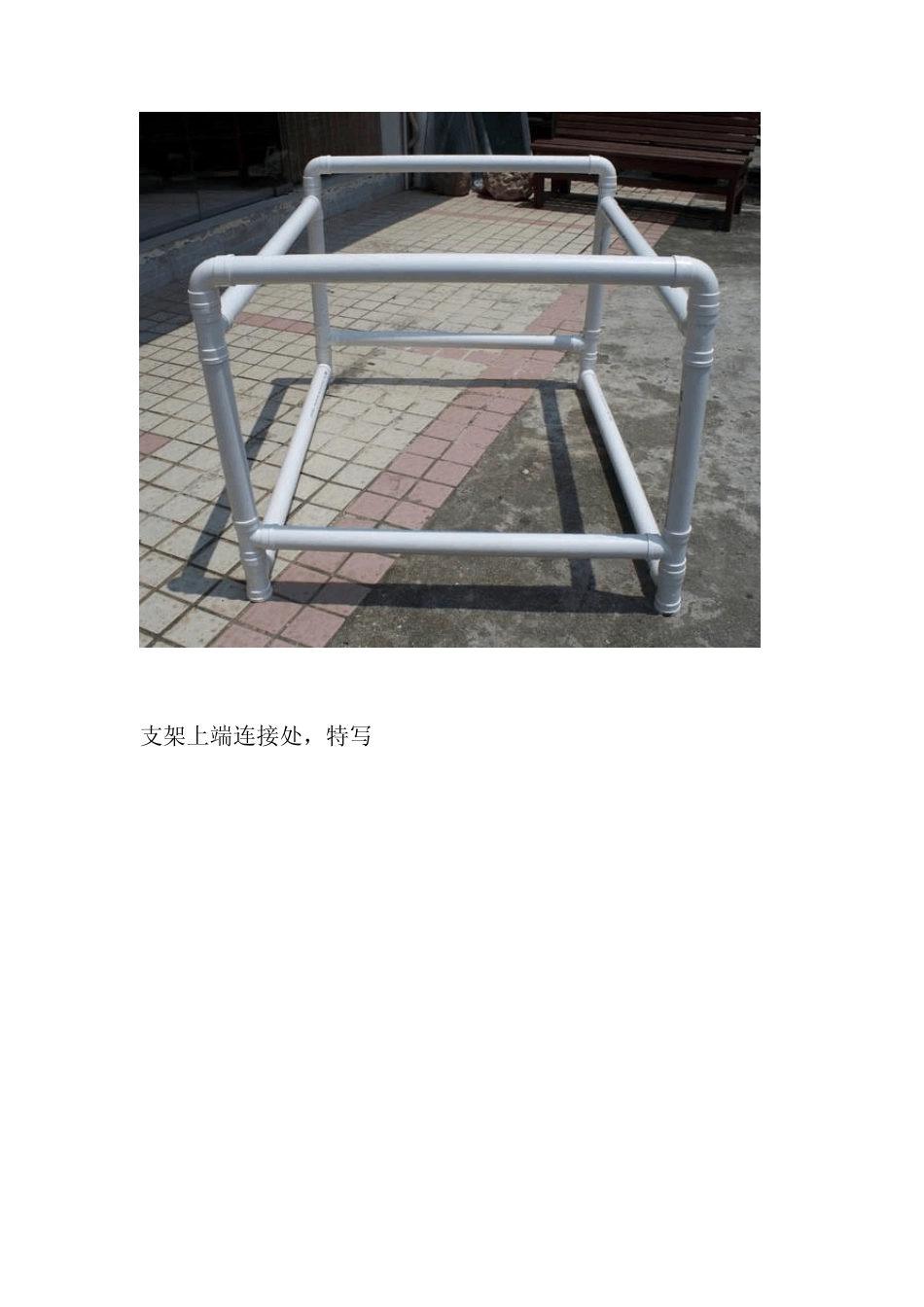

50mm：三通30 个、弯头8 个， 75mm-50mm：补心16 个。 75mm：直通16 个。 20mm：上水管2m，弯头6 个。 主管：75mm 长管8m。 支架：50mm 长管12m。 50mm： 10cm 等管14 个、5cm 等管22 个 总计：长管75 两根/50 个三根， 规格：75mm 的 1.2m 三根； 50mm 的 1m4 根、0.8m4 根、0.4m4 根。 水培管道循环系统是采用PVC 管组装的，美观大方，抗氧化性强。不过运输过程中怕压，易损坏。为了把损坏的风险系数降到最低，给您造成不必要的经济损失，所以我们将主管道和附属管道都打好胶水，最后的组装由客户自己完成。 管道上有做A、B、C....G、H等标记，客户拿到货后请按下列图示安装，有不清楚的地方，请及时和本店联系，会有专业人士亲自指导安装。 具体操作步骤如下： 1、 认真核实产品。本套产品包括主体管道、链接管、供液管道、回流管道、支架（由零件组装而成）、储液箱、时间调节器、微型潜水泵、种子3 包、泥炭土1 包、育苗穴盘1 个（剪成2-3 份发货）、《蔬菜种植习性表》一份。 2、 具体操作。 （1）支架组装 本系统支架分别由长1m 、 80cm 、 40cm 三种规格的∮50 水管组成，各4 根，由∮50 三通连接。具体样式如下图显示。长宽高分别为80cm /1m /40cm 。 支架正面图 支架侧面图 支架上端连接处，特写 支架下端连接处，特写 （2）主体管道连接 主体管道由长110cm 的∮75 水管（两端附带直通和补心，上有定植孔）、两侧连接管、供液管道和回流管道组成。如下图： 供液管道分几部分，组装时要根据图示进行。分别由5cm /20cm /30cm /1m /40cm 的∮20 水管及∮50 弯头组成。 回流管道由长40cm 的∮50 水管组成，将水管直接插入上端的弯头里即可。 主体管并排在支架上，入水口一侧。 三套并列侧面展示图 三套并列正面展示图 （3）水培蔬菜运行说明书 水培蔬菜——水培管道循环系统 水培是无土栽培的一种常用形式，无土栽培就是不用天然土壤栽培植物的方法，其定义：凡是用除天然土壤之外的基质（或仅育苗时用基质，定植后不再用基质）为作物提供水分、养分、氧气的栽培方式均可称为无土栽培（ Soilless Cu ltu re，Hy droponics，Solu tion Cu ltu re）。 营养液膜技术简称 NFT（Nu trient Film Techniqu e），我国于 1984年开始这一结束的研究和应用，被称为“最简单、最纯正的无土栽培方式”。 营养液膜技术的应用要注意两个环节：一是前期...
