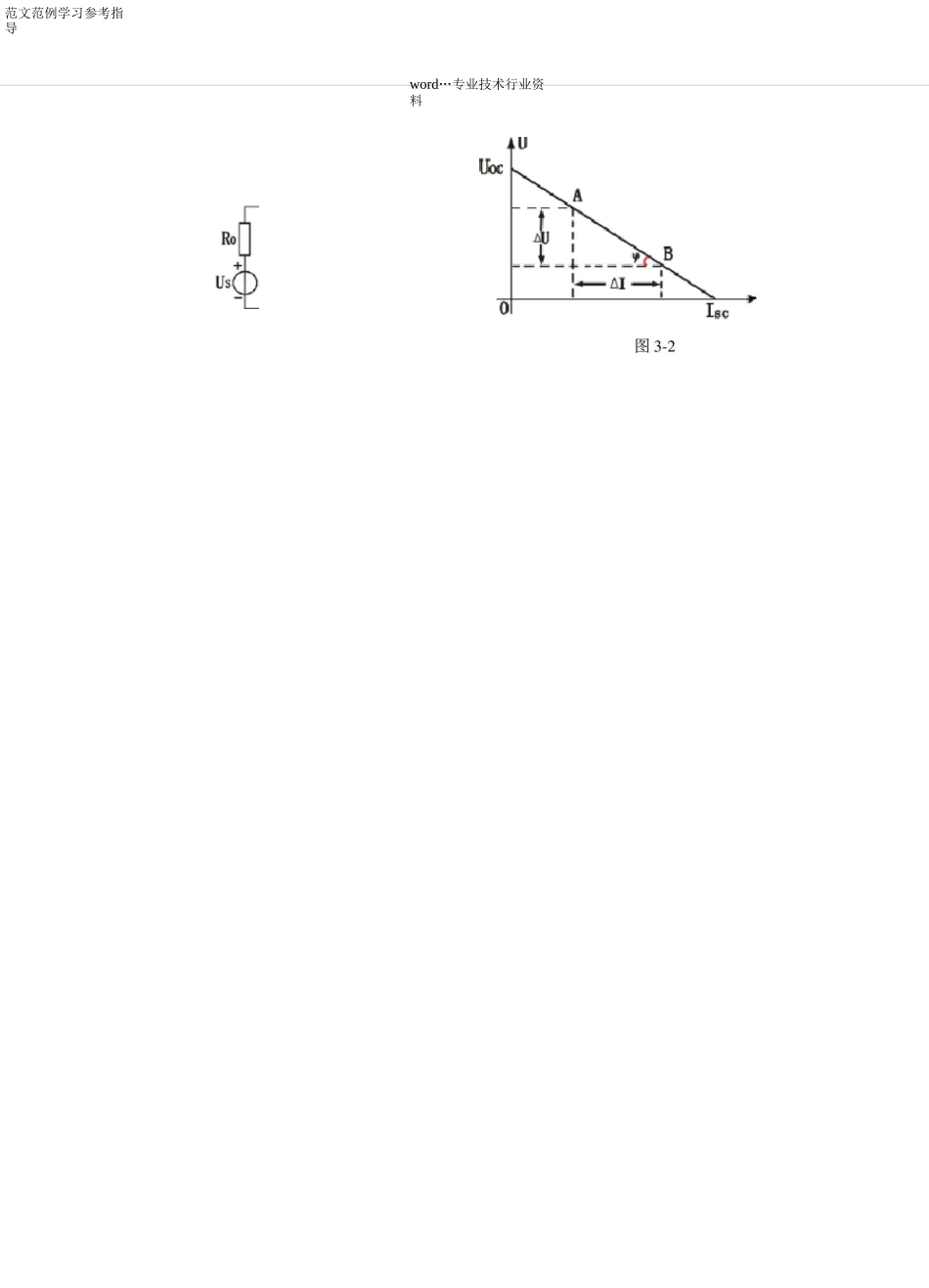

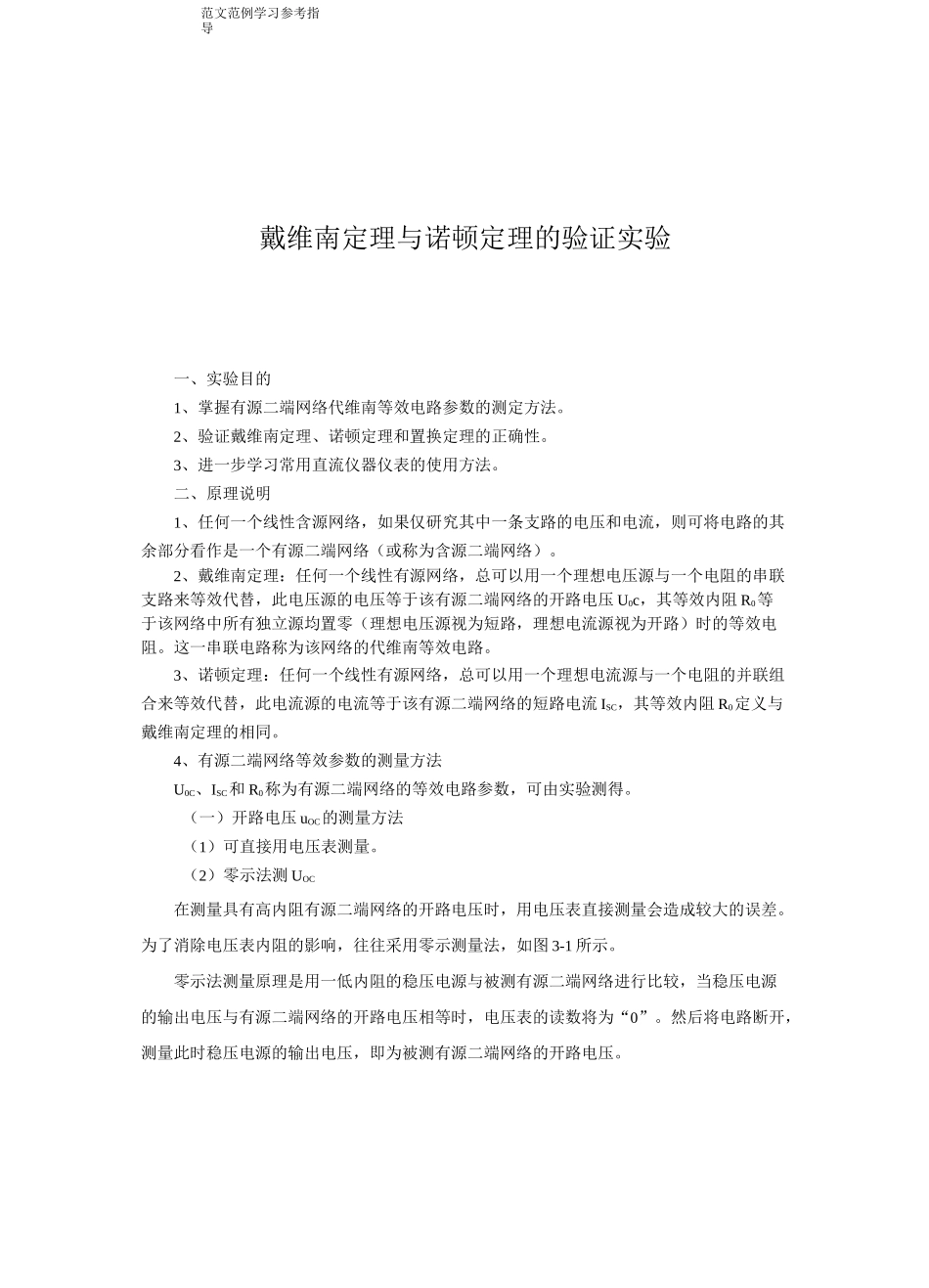

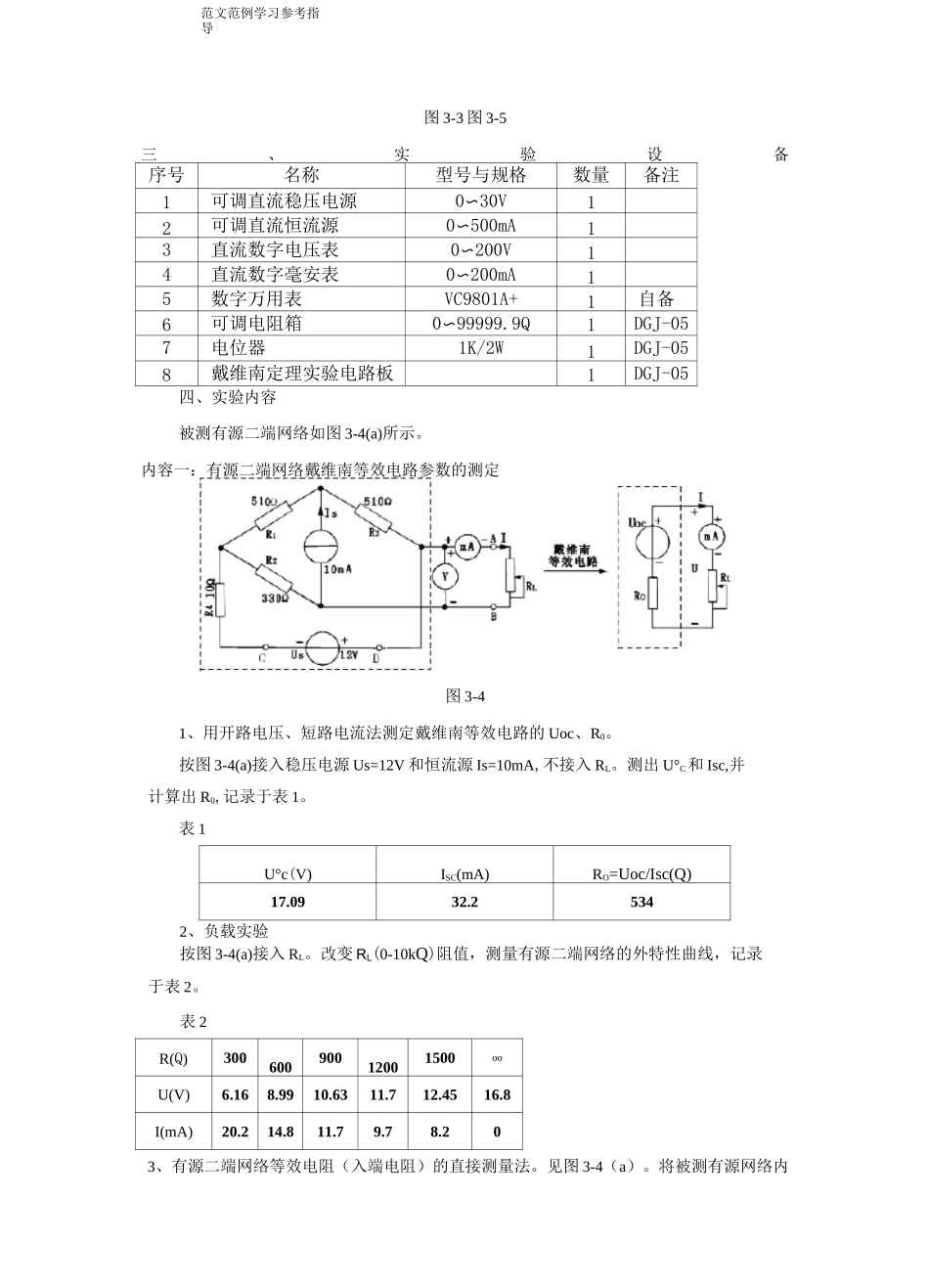

范文范例学习参考指导戴维南定理与诺顿定理的验证实验一、实验目的1、掌握有源二端网络代维南等效电路参数的测定方法。2、验证戴维南定理、诺顿定理和置换定理的正确性。3、进一步学习常用直流仪器仪表的使用方法。二、原理说明1、任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源二端网络）。2、戴维南定理：任何一个线性有源网络，总可以用一个理想电压源与一个电阻的串联支路来等效代替，此电压源的电压等于该有源二端网络的开路电压 U0c，其等效内阻 R0等于该网络中所有独立源均置零（理想电压源视为短路，理想电流源视为开路）时的等效电阻。这一串联电路称为该网络的代维南等效电路。3、诺顿定理：任何一个线性有源网络，总可以用一个理想电流源与一个电阻的并联组合来等效代替，此电流源的电流等于该有源二端网络的短路电流 ISC，其等效内阻 R0定义与戴维南定理的相同。4、有源二端网络等效参数的测量方法U0C、ISC和 R0称为有源二端网络的等效电路参数，可由实验测得。（一）开路电压 uOC的测量方法（1）可直接用电压表测量。（2）零示法测 UOC在测量具有高内阻有源二端网络的开路电压时，用电压表直接测量会造成较大的误差。为了消除电压表内阻的影响，往往采用零示测量法，如图 3-1 所示。零示法测量原理是用一低内阻的稳压电源与被测有源二端网络进行比较，当稳压电源的输出电压与有源二端网络的开路电压相等时，电压表的读数将为“0”。然后将电路断开，测量此时稳压电源的输出电压，即为被测有源二端网络的开路电压。word…专业技术行业资料范文范例学习参考指导范文范例学习参考指导图 3-3 图 3-5三、实验设备序号名称型号与规格数量备注1可调直流稳压电源0〜30V12可调直流恒流源0〜500mA13直流数字电压表0〜200V14直流数字毫安表0〜200mA15数字万用表VC9801A+1自备6可调电阻箱0〜99999.9Q1DGJ-057电位器1K/2W1DGJ-058戴维南定理实验电路板1DGJ-05四、实验内容被测有源二端网络如图 3-4(a)所示。内容一：有源二端网络戴维南等效电路参数的测定图 3-41、用开路电压、短路电流法测定戴维南等效电路的 Uoc、R0。按图 3-4(a)接入稳压电源 Us=12V 和恒流源 Is=10mA,不接入 RL。测出 U°C和 Isc,并计算出 R0,记录于表 1。表 1U°c(V)ISC(mA)RO=Uoc/Isc(Q)17.0932.25342、负载实验按图 3-4(a)接入 RL。改变 RL(0-10kQ)阻值，测量有源二端网...
