STEP7-编程软件介绍

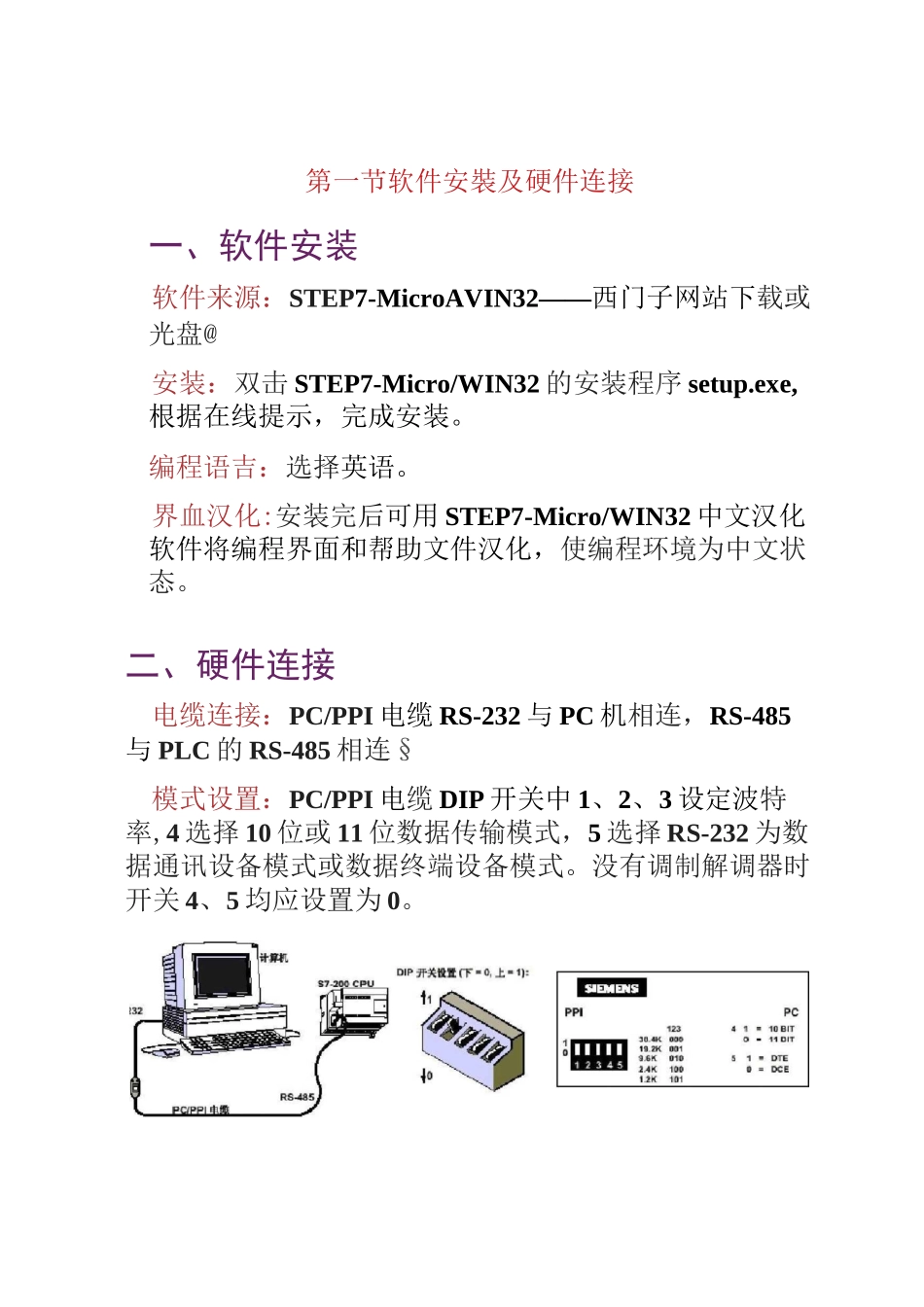

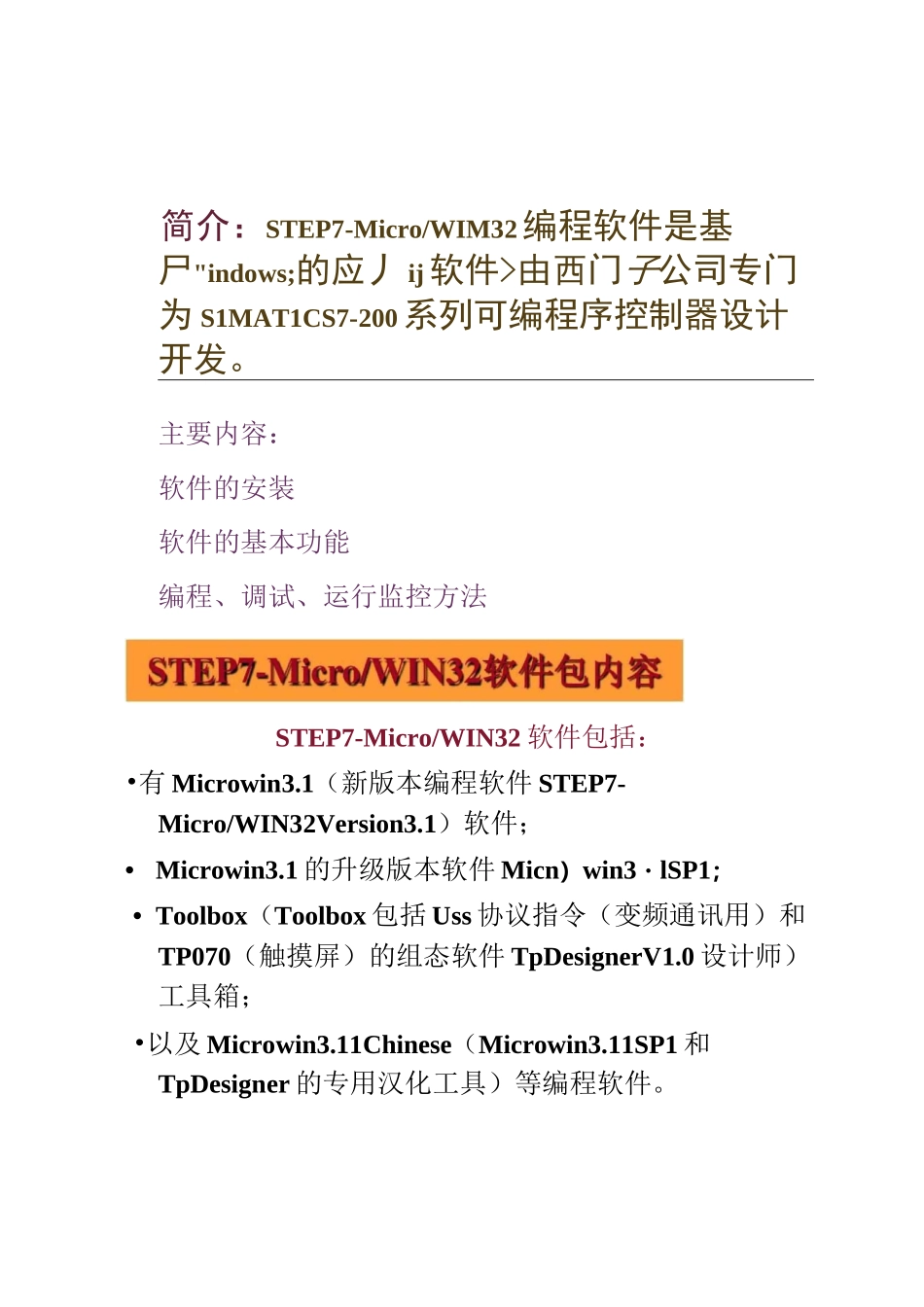

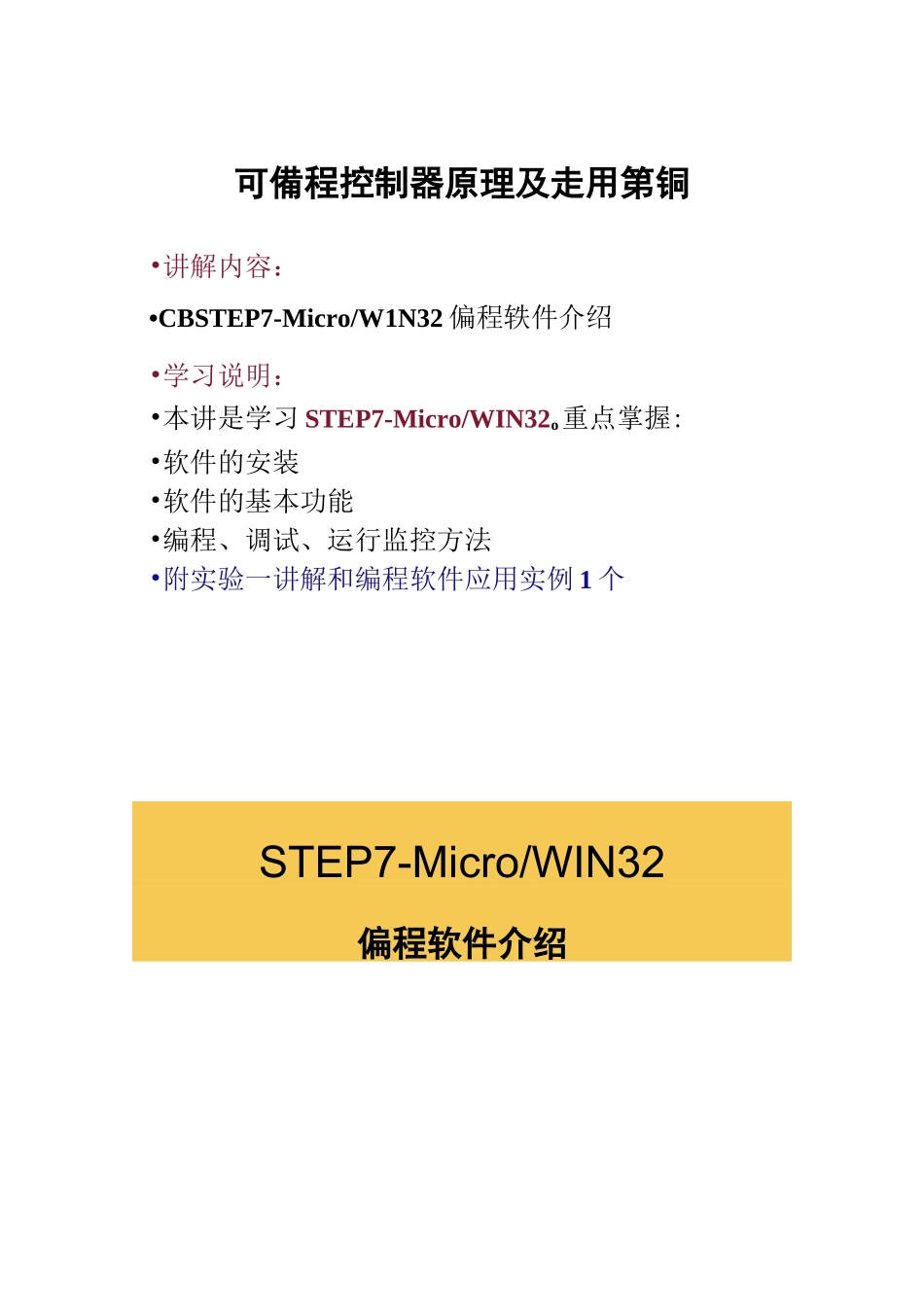

可備程控制器原理及走用第铜•讲解内容：•CBSTEP7-Micro/W1N32 偏程轶件介绍•学习说明：•本讲是学习 STEP7-Micro/WIN32o重点掌握:•软件的安装•软件的基本功能•编程、调试、运行监控方法•附实验一讲解和编程软件应用实例 1 个STEP7-Micro/WIN32偏程软件介绍简介：STEP7-Micro/WIM32 编程软件是基尸"indows;的应丿 ij 软件>由西门子公司专门为 S1MAT1CS7-200 系列可编程序控制器设计开发。主要内容：软件的安装软件的基本功能编程、调试、运行监控方法STEP7-Micro/WIN32 软件包括：•有 Microwin3.1（新版本编程软件 STEP7-Micro/WIN32Version3.1）软件；•Microwin3.1 的升级版本软件 Micn）win3・lSP1；• Toolbox（Toolbox 包括 Uss 协议指令（变频通讯用）和TP070（触摸屏）的组态软件 TpDesignerV1.0 设计师）工具箱；•以及 Microwin3.11Chinese（Microwin3.11SP1 和TpDesigner 的专用汉化工具）等编程软件。第一节软件安裝及硬件连接一、软件安装软件来源：STEP7-MicroAVIN32——西门子网站下载或光盘@安装：双击 STEP7-Micro/WIN32 的安装程序 setup.exe,根据在线提示，完成安装。编程语吉：选择英语。界血汉化:安装完后可用 STEP7-Micro/WIN32 中文汉化软件将编程界面和帮助文件汉化，使编程环境为中文状态。二、硬件连接电缆连接：PC/PPI 电缆 RS-232 与 PC 机相连，RS-485与 PLC 的 RS-485 相连§模式设置：PC/PPI 电缆 DIP 开关中 1、2、3 设定波特率,4 选择 10 位或 11 位数据传输模式，5 选择 RS-232 为数据通讯设备模式或数据终端设备模式。没有调制解调器时开关 4、5 均应设置为 0。建立 S7-2Q0CPU 的通讯•i.PC/PPI 电缆通讯PLC 用 PC/PPI 电缆与个人计算机连接。•2.MPI 通讯多点接口（MPI）卡提供了一个 RS485 端口，可以用直通电缆和网络相连三、通信参数的设置和修改•运行 STEP7-MicroAVIN32,在引导条中单击“通讯”图标，或从主菜单中选择“检视”中的“通讯”项，则会出现一个通讯设定对话框。波特率、开关。•双击 PC/PPI 电缆的图标，将出现设置 PG/PC 接口的对话框，这时可安装或删除通信接口、设置检查通信接口参数等操作。•设置好参数后，可双击通讯设定对话框中的刷新图标，STEP7-Micro/WIN32 将检查所连接的所有 S7-200CPU 站（默认站地址为 2）,并为每个站建立一个CPU 图标。第二节软件功能介绍—、基本功能•创建用户程序、修改...
