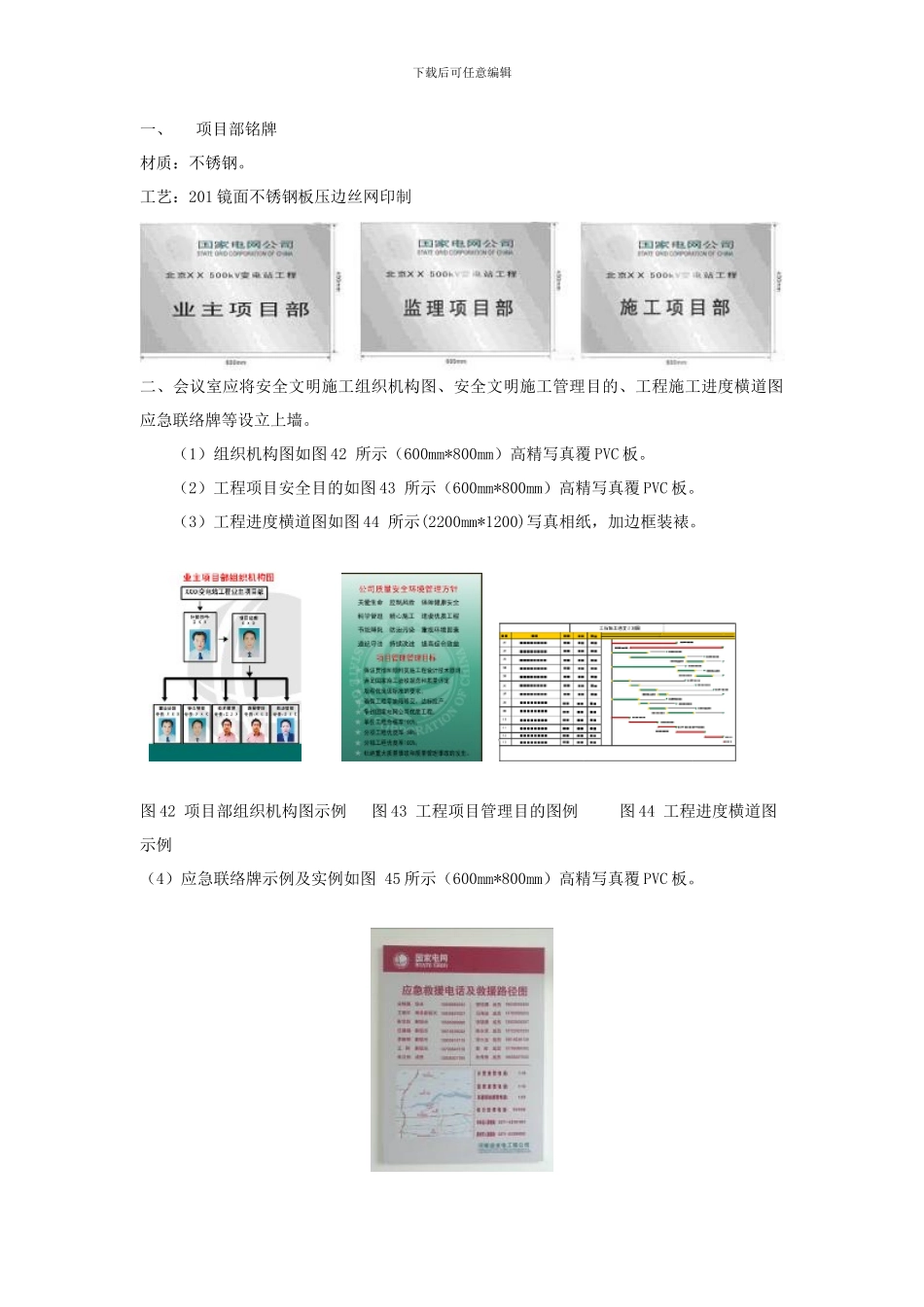

下载后可任意编辑一、项目部铭牌材质：不锈钢。工艺：201 镜面不锈钢板压边丝网印制二、会议室应将安全文明施工组织机构图、安全文明施工管理目的、工程施工进度横道图应急联络牌等设立上墙。（1）组织机构图如图 42 所示（600mm*800mm）高精写真覆 PVC 板。（2）工程项目安全目的如图 43 所示（600mm*800mm）高精写真覆 PVC 板。（3）工程进度横道图如图 44 所示(2200mm*1200)写真相纸，加边框装裱。 图 42 项目部组织机构图示例 图 43 工程项目管理目的图例 图 44 工程进度横道图示例（4）应急联络牌示例及实例如图 45 所示（600mm*800mm）高精写真覆 PVC 板。下载后可任意编辑图 45 施工现场应急联络牌实例图二、大型标志牌材质：不锈钢框架 2.5 方管内胆，背铁板精细喷绘大网格画面，现场挖坑埋立广告牌。施工单位应在办公区或施工区设立“四牌一图”即：工程项目概况牌、工程项目管理目的牌、工程项目建设管理责任牌、安全文明施工纪律牌、施工总平面布置图(线路工程为线路走向图)，标志牌以国网绿（C100 M5 Y50 K40）为基色大型标志牌一般设立在新建变电站（站）大门外或项目部适宜地点，框架应为钢结构，整体结构稳定。（尺寸:500 kV及 以 上 输 变 电 工 程 1500mm×2400mm;220kV 及 以 上 输 变 电 工 程 1200mm×2024mm; 110（66）kV 及以上输变电工程 900mm×1500mm,）（1）工程项目概况牌重要公示工程项目名称及工程简要情况介绍。底板图案及标准式样如图 46 所示。（2）工程项目管理目的牌重要明确本项目管理目的，重要涉及安全、质量、工期、文明施工及环境保护等目的内容。底板图案及标准式样如图 47 所示。 图 46 工程项目概况牌示例 图 47 工程项目管理目的牌示例（3）工程项目建设管理责任牌重要公示本项目各参建单位及重要负责人等内容。底板图案及标准式样如图 48 所示。（4）安全文明施工纪律牌重要明确本项目安全文明施工重要规定。底板图案及标准式样如图 49 所示。 图 48 工程项目建设管理责任牌示例 图 49 安全文明施工纪律牌标准尺寸示例（5）施工总平面布置图重要根据本工程实际绘制，应涉及办公、生活、材料设备堆放、下载后可任意编辑加工等区域及变电重要功能区划分。底板图案及标准式样如图 50 所示。（6）根据需要设立工程俯视图、主体施工单位介绍等，图 51 为变电站俯视图示例。 图 51 工程俯视图示例图 50 总平面布置图示例...
