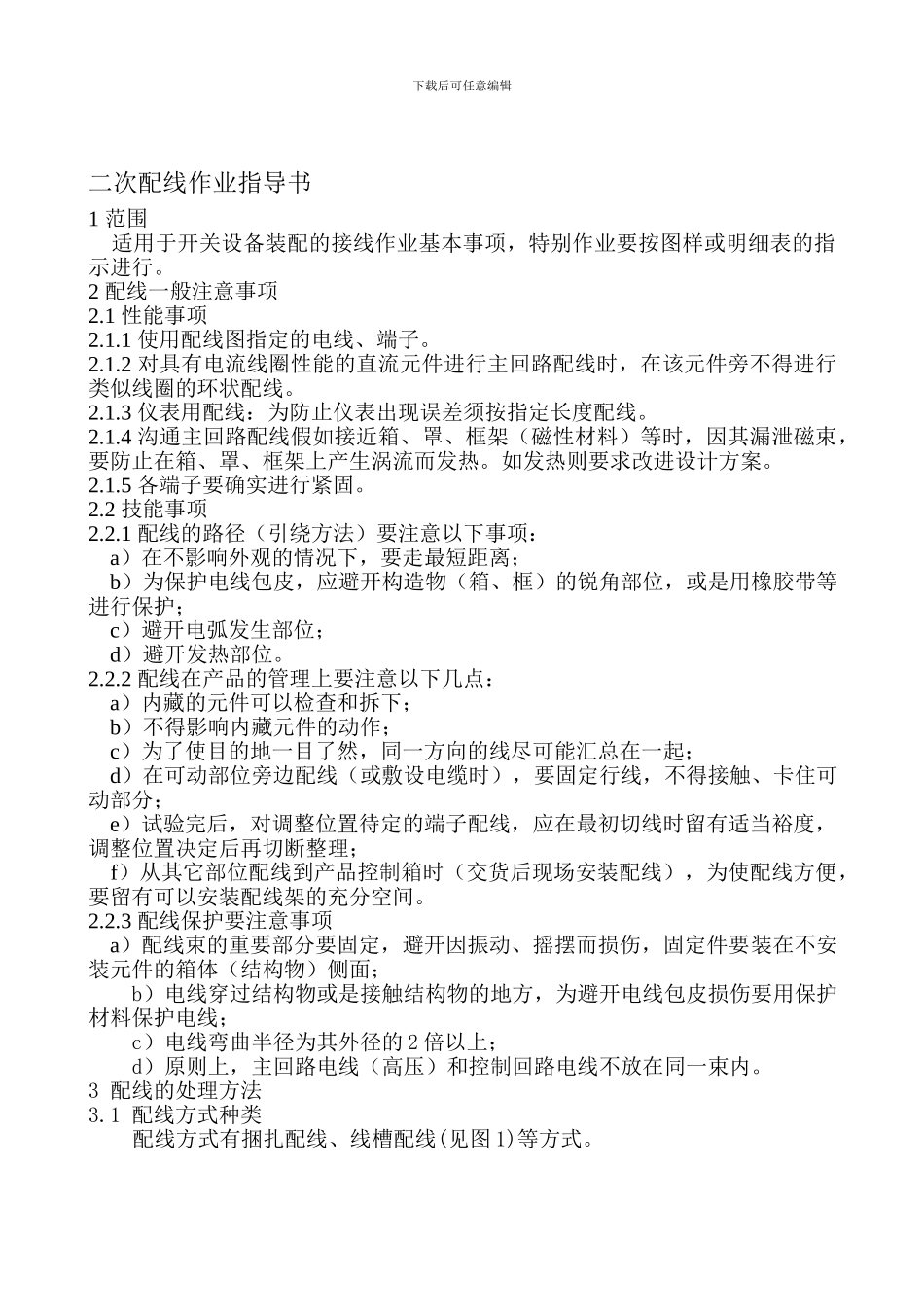

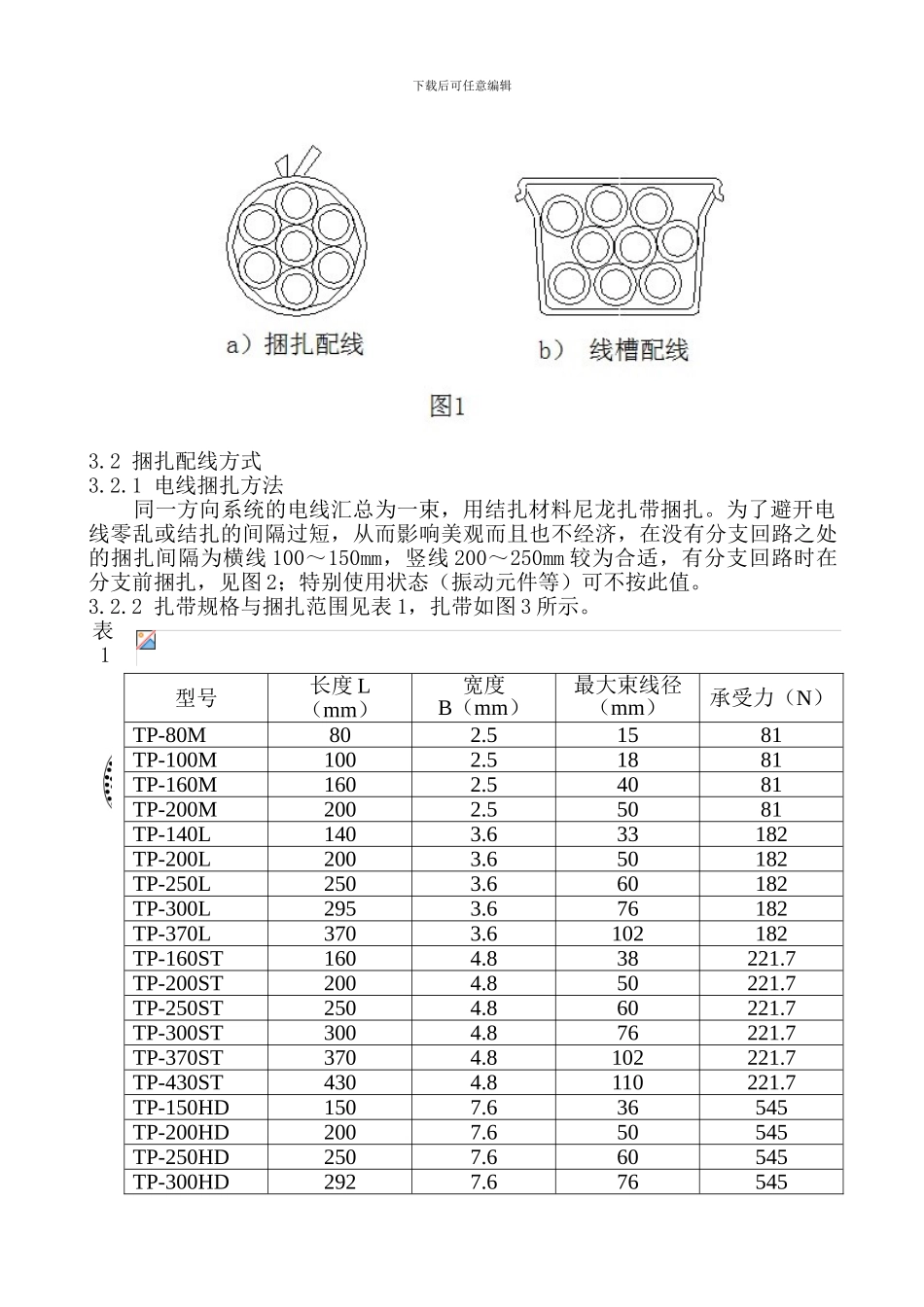

下载后可任意编辑二次配线作业指导书1 范围 适用于开关设备装配的接线作业基本事项，特别作业要按图样或明细表的指示进行。2 配线一般注意事项2.1 性能事项2.1.1 使用配线图指定的电线、端子。2.1.2 对具有电流线圈性能的直流元件进行主回路配线时，在该元件旁不得进行类似线圈的环状配线。2.1.3 仪表用配线：为防止仪表出现误差须按指定长度配线。2.1.4 沟通主回路配线假如接近箱、罩、框架（磁性材料）等时，因其漏泄磁束，要防止在箱、罩、框架上产生涡流而发热。如发热则要求改进设计方案。2.1.5 各端子要确实进行紧固。2.2 技能事项2.2.1 配线的路径（引绕方法）要注意以下事项： a）在不影响外观的情况下，要走最短距离； b）为保护电线包皮，应避开构造物（箱、框）的锐角部位，或是用橡胶带等进行保护； c）避开电弧发生部位； d）避开发热部位。2.2.2 配线在产品的管理上要注意以下几点： a）内藏的元件可以检查和拆下； b）不得影响内藏元件的动作； c）为了使目的地一目了然，同一方向的线尽可能汇总在一起； d）在可动部位旁边配线（或敷设电缆时），要固定行线，不得接触、卡住可动部分； e）试验完后，对调整位置待定的端子配线，应在最初切线时留有适当裕度，调整位置决定后再切断整理； f）从其它部位配线到产品控制箱时（交货后现场安装配线），为使配线方便，要留有可以安装配线架的充分空间。2.2.3 配线保护要注意事项 a）配线束的重要部分要固定，避开因振动、摇摆而损伤，固定件要装在不安装元件的箱体（结构物）侧面； b）电线穿过结构物或是接触结构物的地方，为避开电线包皮损伤要用保护材料保护电线； c）电线弯曲半径为其外径的 2 倍以上； d）原则上，主回路电线（高压）和控制回路电线不放在同一束内。3 配线的处理方法3.1 配线方式种类配线方式有捆扎配线、线槽配线(见图 1)等方式。下载后可任意编辑3.2 捆扎配线方式3.2.1 电线捆扎方法 同一方向系统的电线汇总为一束，用结扎材料尼龙扎带捆扎。为了避开电线零乱或结扎的间隔过短，从而影响美观而且也不经济，在没有分支回路之处的捆扎间隔为横线 100～150mm，竖线 200～250mm 较为合适，有分支回路时在分支前捆扎，见图 2；特别使用状态（振动元件等）可不按此值。3.2.2 扎带规格与捆扎范围见表 1，扎带如图 3 所示。表1型号长度 L（mm）宽度B（mm）最大束线径（mm）承受力（N）TP-80M802.51581TP-100M1002.51881TP-16...
