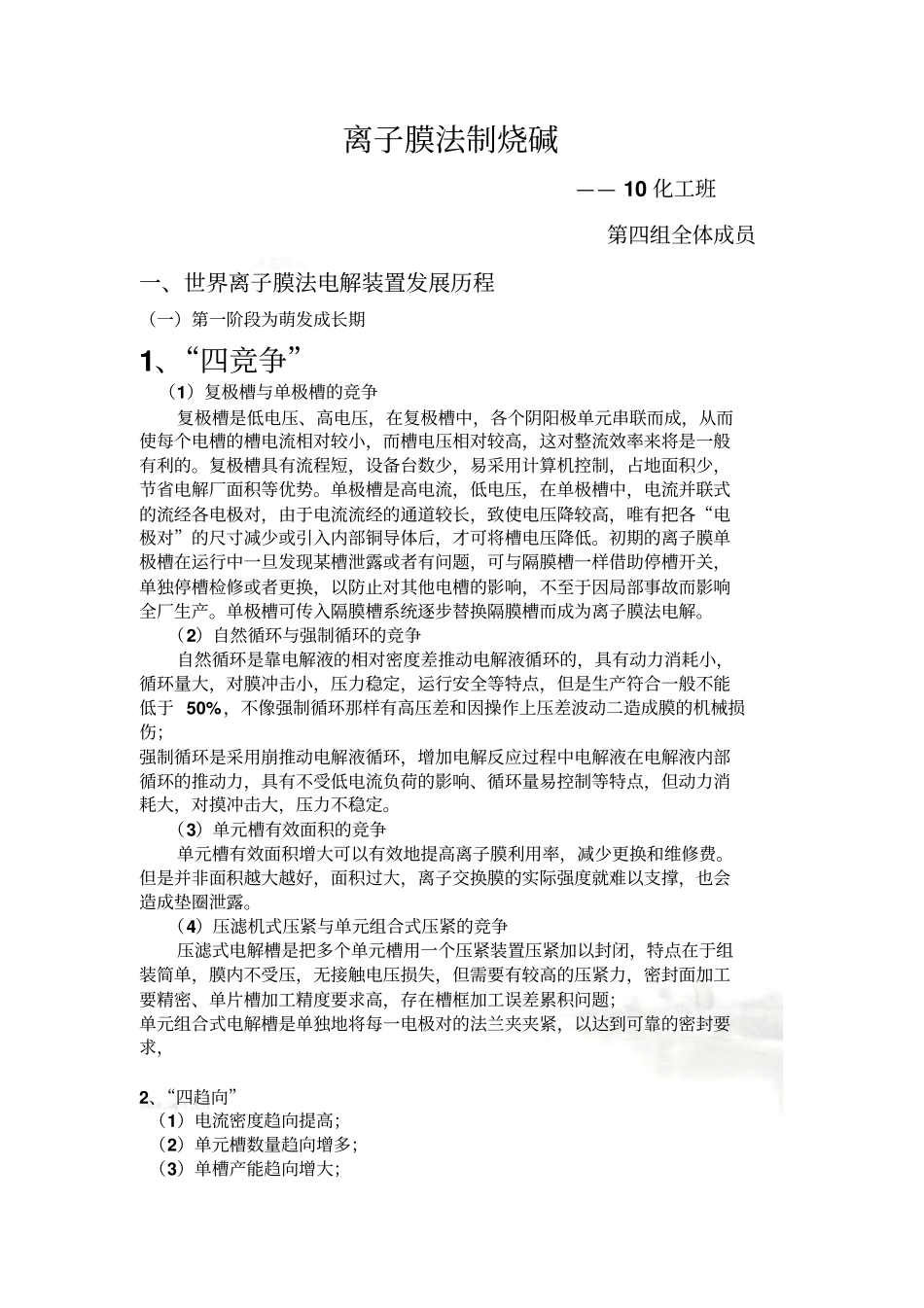

离子膜烧碱工艺离子膜法制烧碱—— 10 化工班第四组全体成员一、世界离子膜法电解装置发展历程(一)第一阶段为萌发成长期1、“四竞争”(1)复极槽与单极槽的竞争复极槽是低电压、高电压,在复极槽中,各个阴阳极单元串联而成,从而使每个电槽的槽电流相对较小,而槽电压相对较高,这对整流效率来将是一般有利的。复极槽具有流程短,设备台数少,易采用计算机控制,占地面积少,节省电解厂面积等优势。单极槽是高电流,低电压,在单极槽中,电流并联式的流经各电极对,由于电流流经的通道较长,致使电压降较高,唯有把各“电极对”的尺寸减少或引入内部铜导体后,才可将槽电压降低。初期的离子膜单极槽在运行中一旦发现某槽泄露或者有问题,可与隔膜槽一样借助停槽开关,单独停槽检修或者更换,以防止对其他电槽的影响,不至于因局部事故而影响全厂生产。单极槽可传入隔膜槽系统逐步替换隔膜槽而成为离子膜法电解。(2)自然循环与强制循环的竞争自然循环是靠电解液的相对密度差推动电解液循环的,具有动力消耗小,循环量大,对膜冲击小,压力稳定,运行安全等特点,但是生产符合一般不能低于 50%,不像强制循环那样有高压差和因操作上压差波动二造成膜的机械损伤;强制循环是采用崩推动电解液循环,增加电解反应过程中电解液在电解液内部循环的推动力,具有不受低电流负荷的影响、循环量易控制等特点,但动力消耗大,对摸冲击大,压力不稳定。(3)单元槽有效面积的竞争单元槽有效面积增大可以有效地提高离子膜利用率,减少更换和维修费。但是并非面积越大越好,面积过大,离子交换膜的实际强度就难以支撑,也会造成垫圈泄露。(4)压滤机式压紧与单元组合式压紧的竞争压滤式电解槽是把多个单元槽用一个压紧装置压紧加以封闭,特点在于组装简单,膜内不受压,无接触电压损失,但需要有较高的压紧力,密封面加工要精密、单片槽加工精度要求高,存在槽框加工误差累积问题;单元组合式电解槽是单独地将每一电极对的法兰夹夹紧,以达到可靠的密封要求,2、“四趋向”(1)电流密度趋向提高;(2)单元槽数量趋向增多;(3)单槽产能趋向增大;(4)直流电耗趋向降低。(二)第二阶段新发展时期(1)2001年,旭硝子公司退出了离子膜电解槽制造业,将AZEC 型电解槽的备品销售工作转交给氯工程公司,但仍兼营离子交换膜。(2)2001 年,德国伍德公司于意大利迪诺拉公司合资创办了伍-迪公司,研发了高电流密度自然循环离子膜复极槽。(3)日本氯工程...
