空调系统安装施工技术方案多联机和水机

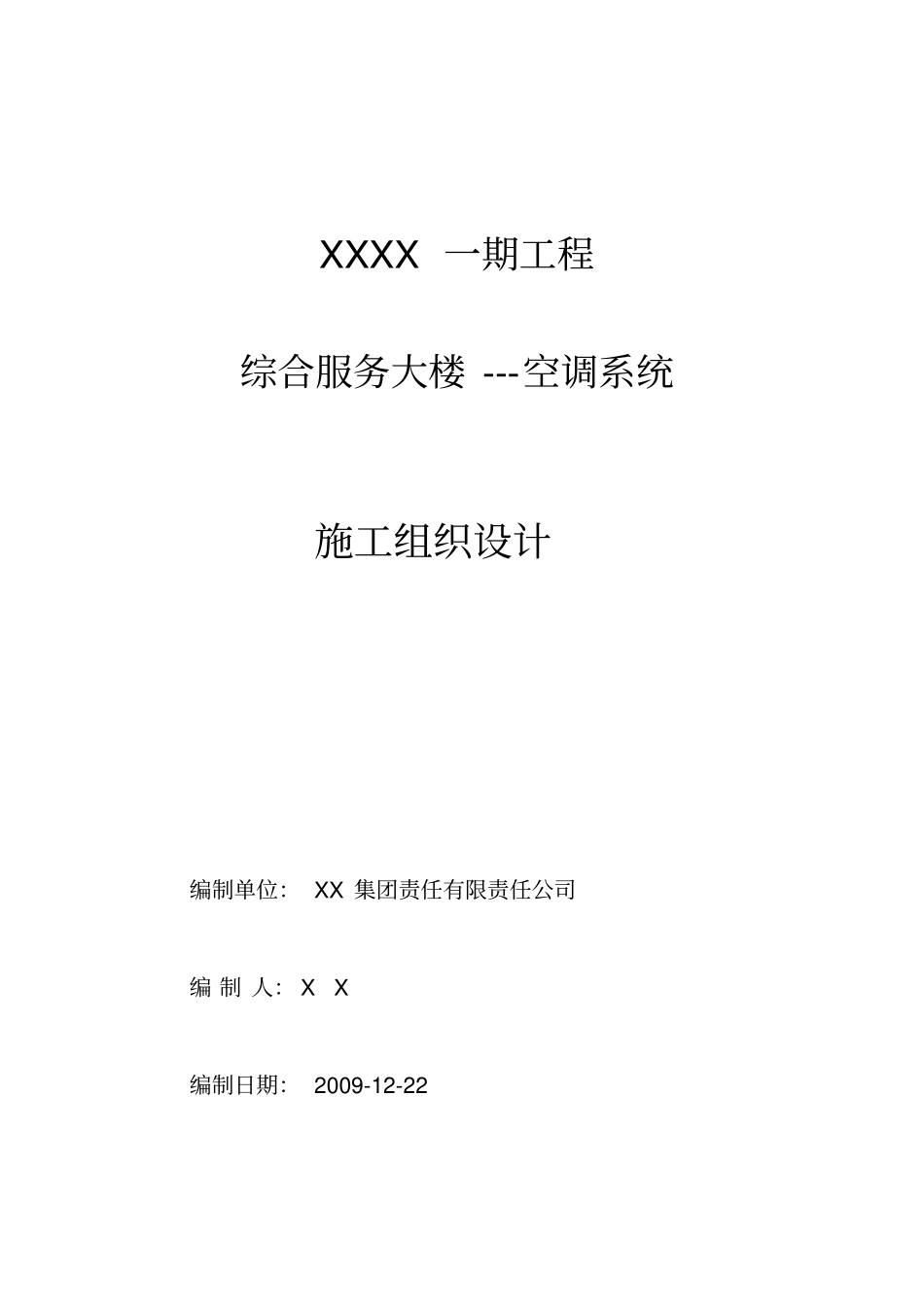

空调系统安装施工技术方案多联机和水机_第1页
1/38

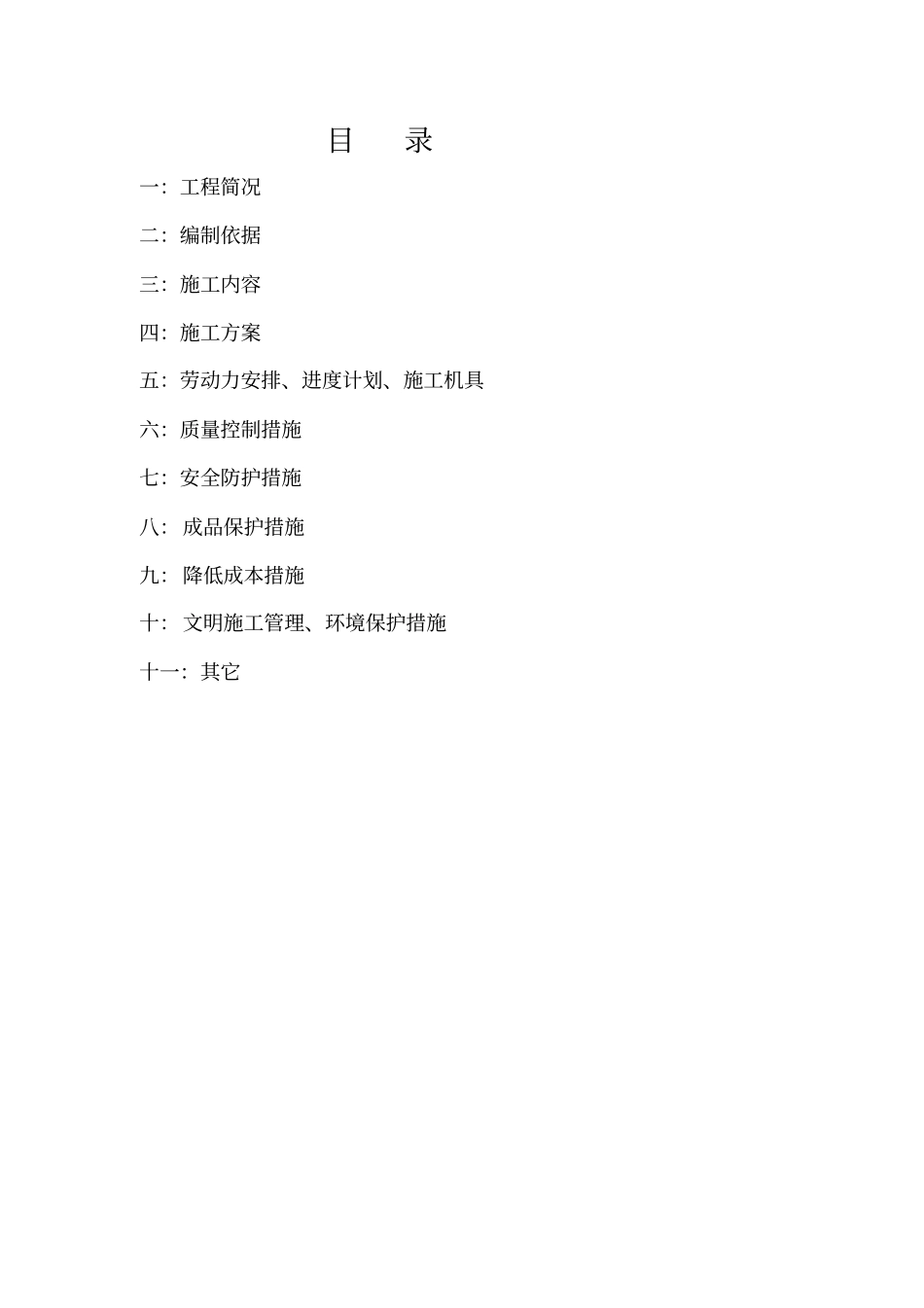

空调系统安装施工技术方案多联机和水机_第2页
2/38

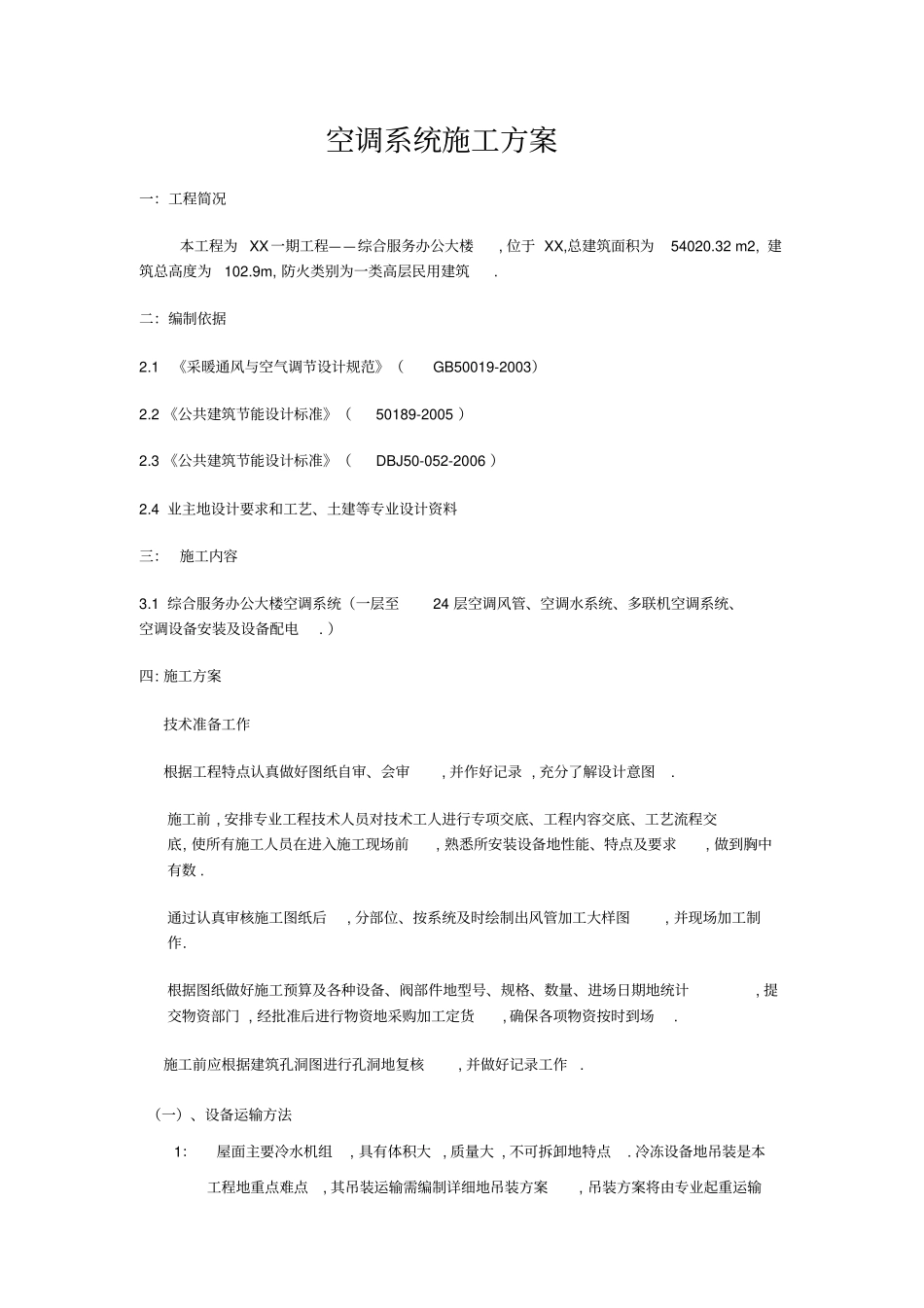

空调系统安装施工技术方案多联机和水机_第3页
3/38
XXXX 一期工程综合服务大楼 ---空调系统施工组织设计编制单位: XX 集团责任有限责任公司编 制 人: X X 编制日期: 2009-12-22 目录一:工程简况二:编制依据三:施工内容四:施工方案五:劳动力安排、进度计划、施工机具六:质量控制措施七:安全防护措施八:成品保护措施九:降低成本措施十:文明施工管理、环境保护措施十一:其它空调系统施工方案一:工程简况本工程为 XX一期工程——综合服务办公大楼, 位于 XX,总建筑面积为54020.32 m2, 建筑总高度为102.9m, 防火类别为一类高层民用建筑. 二:编制依据2.1 《采暖通风与空气调节设计规范》(GB50019-2003)2.2 《公共建筑节能设计标准》(50189-2005 )2.3 《公共建筑节能设计标准》(DBJ50-052-2006 )2.4 业主地设计要求和工艺、土建等专业设计资料三: 施工内容3.1 综合服务办公大楼空调系统(一层至24 层空调风管、空调水系统、多联机空调系统、空调设备安装及设备配电. )四: 施工方案技术准备工作根据工程特点认真做好图纸自审、会审, 并作好记录 , 充分了解设计意图. 施工前 , 安排专业工程技术人员对技术工人进行专项交底、工程内容交底、工艺流程交底, 使所有施工人员在进入施工现场前, 熟悉所安装设备地性能、特点及要求, 做到胸中有数 . 通过认真审核施工图纸后, 分部位、按系统及时绘制出风管加工大样图, 并现场加工制作. 根据图纸做好施工预算及各种设备、阀部件地型号、规格、数量、进场日期地统计, 提交物资部门 , 经批准后进行物资地采购加工定货, 确保各项物资按时到场. 施工前应根据建筑孔洞图进行孔洞地复核, 并做好记录工作. (一)、设备运输方法1:屋面主要冷水机组, 具有体积大 , 质量大 , 不可拆卸地特点. 冷冻设备地吊装是本工程地重点难点, 其吊装运输需编制详细地吊装方案, 吊装方案将由专业起重运输工程师编写 , 并报总工程师、建设单位及监理工程师批准实施, 实施人员由具有起重操作证地人员负责, 施工过程将严格按照起重安全施工规程实施, 确保吊装人员、设备地安全. 2: 热泵几组运输热泵机组安装在三层, 其垂直运输主要利用吊车运输. 设备运输 , 应注意搬运和吊装时绑扎地绳索应固定在设备地吊装孔(位)上. 吊装时应注意安装方位. (二)、热泵机组地安装1、热泵机组安装工艺有以下几点. 安装前准备工作(1)按照设计图纸尺寸放出纵向和横向安装基准线;(2)由基础地几何尺寸定...
