风机盘管设计规范

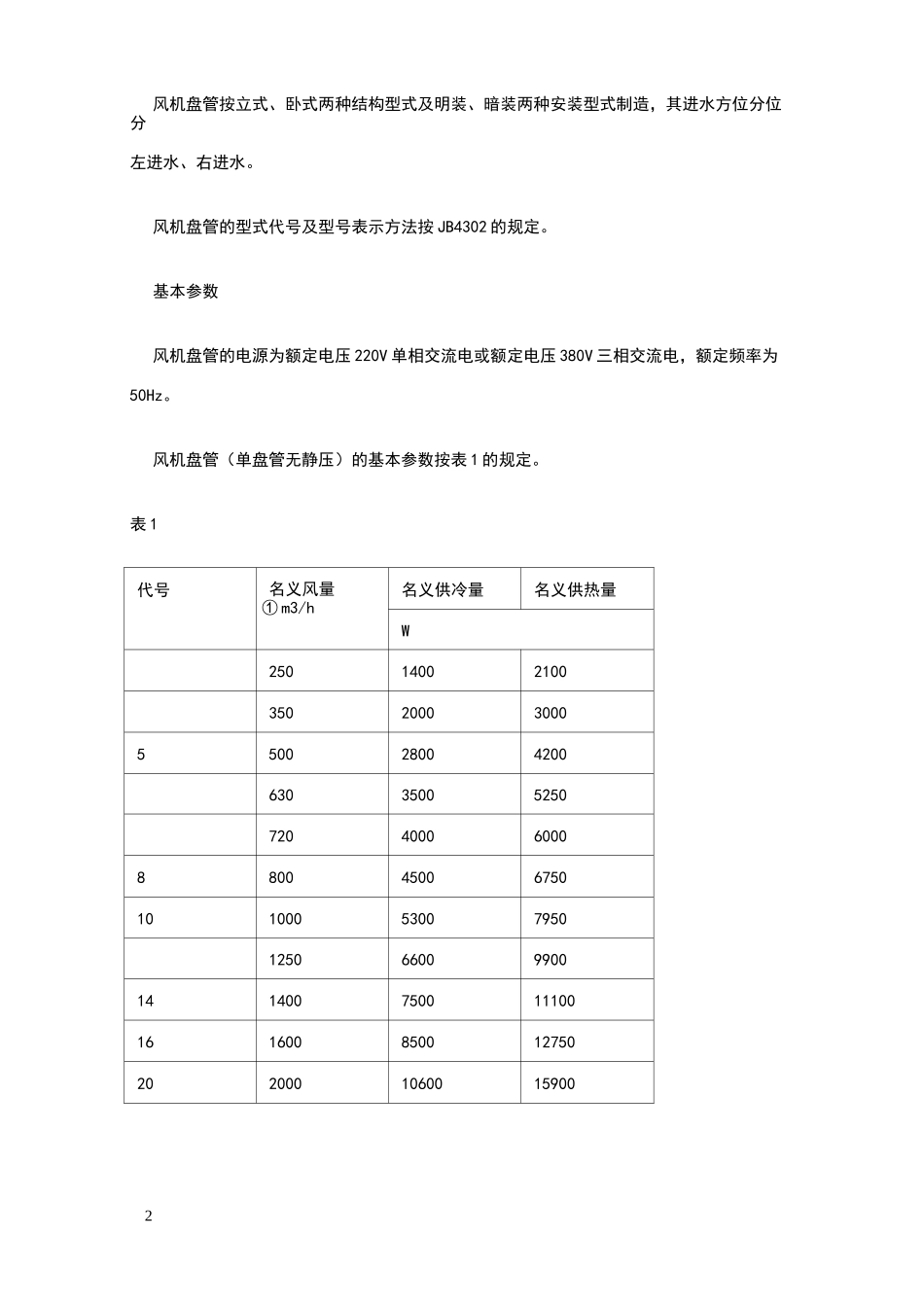

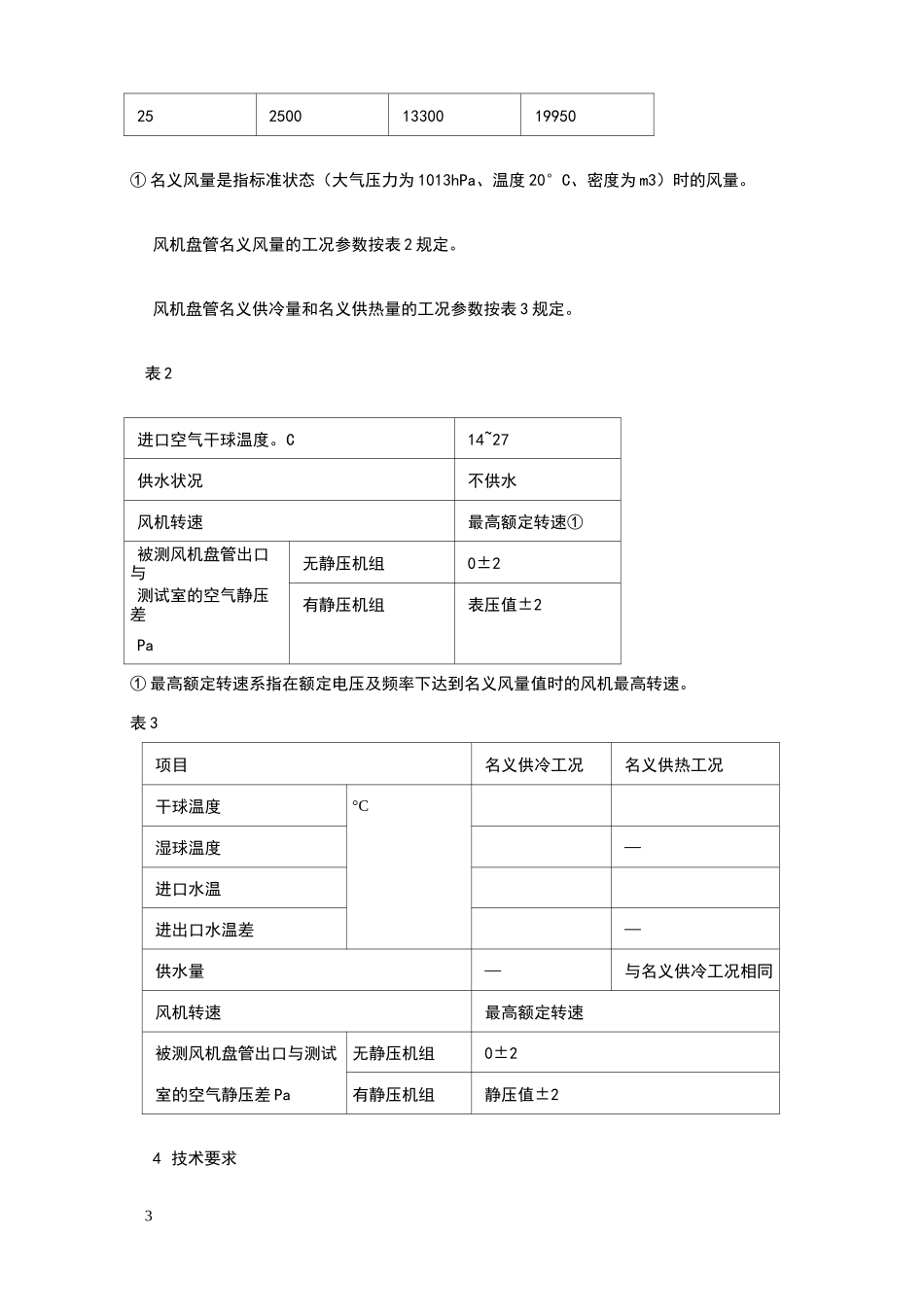

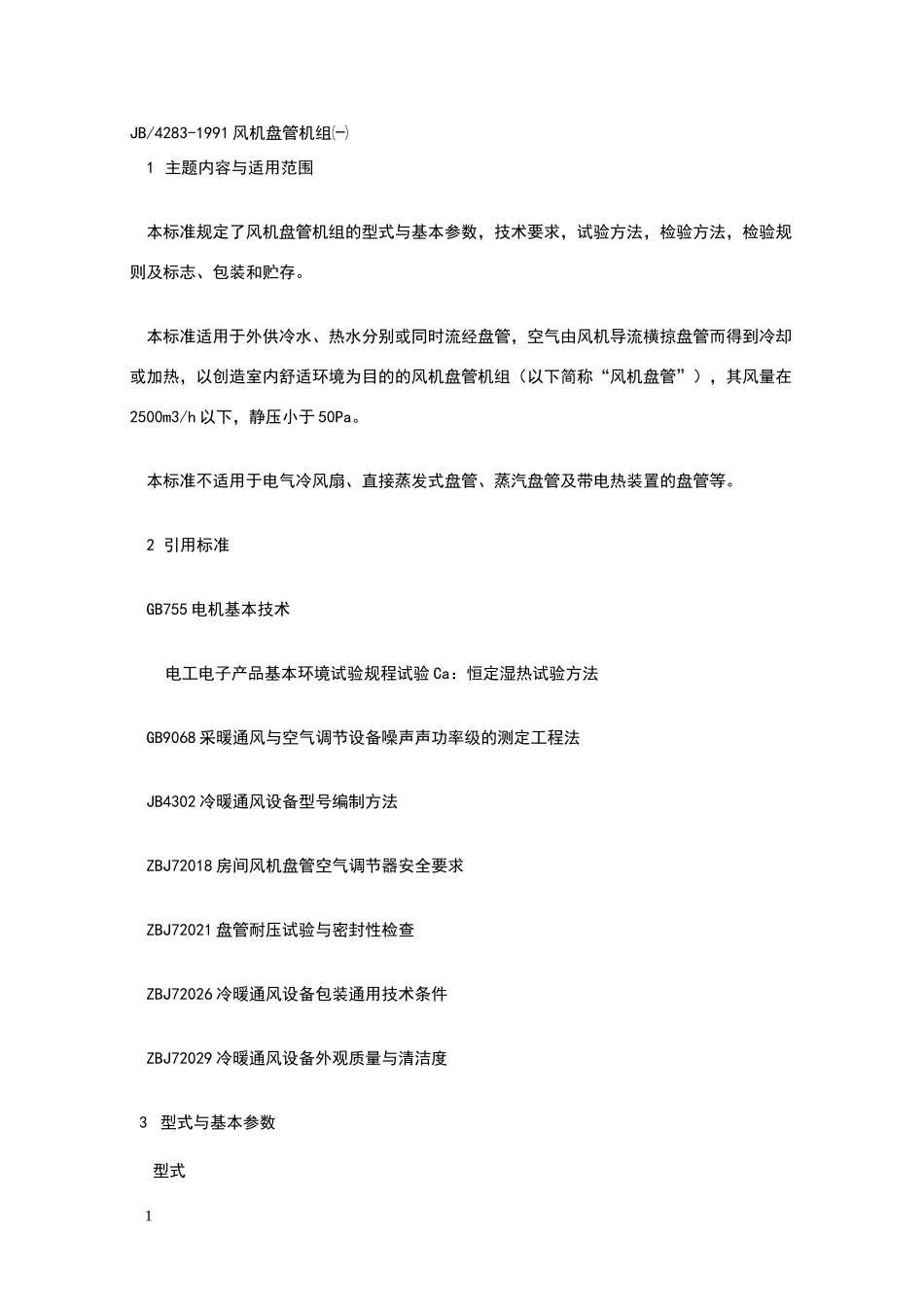

1JB/4283-1991 风机盘管机组㈠1 主题内容与适用范围本标准规定了风机盘管机组的型式与基本参数，技术要求，试验方法，检验方法，检验规则及标志、包装和贮存。本标准适用于外供冷水、热水分别或同时流经盘管，空气由风机导流横掠盘管而得到冷却或加热，以创造室内舒适环境为目的的风机盘管机组（以下简称“风机盘管”），其风量在2500m3/h 以下，静压小于 50Pa。本标准不适用于电气冷风扇、直接蒸发式盘管、蒸汽盘管及带电热装置的盘管等。2 引用标准GB755 电机基本技术电工电子产品基本环境试验规程试验 Ca：恒定湿热试验方法GB9068 采暖通风与空气调节设备噪声声功率级的测定工程法JB4302 冷暖通风设备型号编制方法ZBJ72018 房间风机盘管空气调节器安全要求ZBJ72021 盘管耐压试验与密封性检查ZBJ72026 冷暖通风设备包装通用技术条件ZBJ72029 冷暖通风设备外观质量与清洁度3 型式与基本参数型式2风机盘管按立式、卧式两种结构型式及明装、暗装两种安装型式制造，其进水方位分位分左进水、右进水。风机盘管的型式代号及型号表示方法按 JB4302 的规定。基本参数风机盘管的电源为额定电压 220V 单相交流电或额定电压 380V 三相交流电，额定频率为50Hz。风机盘管（单盘管无静压）的基本参数按表 1 的规定。表 1代号名义风量① m3/h名义供冷量名义供热量W2501400210035020003000550028004200630350052507204000600088004500675010100053007950125066009900141400750011100161600850012750202000106001590032525001330019950① 名义风量是指标准状态（大气压力为 1013hPa、温度 20°C、密度为 m3）时的风量。风机盘管名义风量的工况参数按表 2 规定。风机盘管名义供冷量和名义供热量的工况参数按表 3 规定。表 2进口空气干球温度。C14~27供水状况不供水风机转速最高额定转速①被测风机盘管出口与无静压机组0±2测试室的空气静压差有静压机组表压值±2Pa① 最高额定转速系指在额定电压及频率下达到名义风量值时的风机最高转速。表 3项目名义供冷工况名义供热工况干球温度°C湿球温度—进口水温进出口水温差—供水量—与名义供冷工况相同风机转速最高额定转速被测风机盘管出口与测试无静压机组0±2室的空气静压差 Pa有静压机组静压值±24 技术要求4一般要求风机盘管应按本标准的规定，并按经规定程序批准的图样和技术文件制造。风机盘管的零、部件及材料应符合各有关材料的规定。风机盘管的隔热材料应具有无异味、不...
