管螺纹标准参数

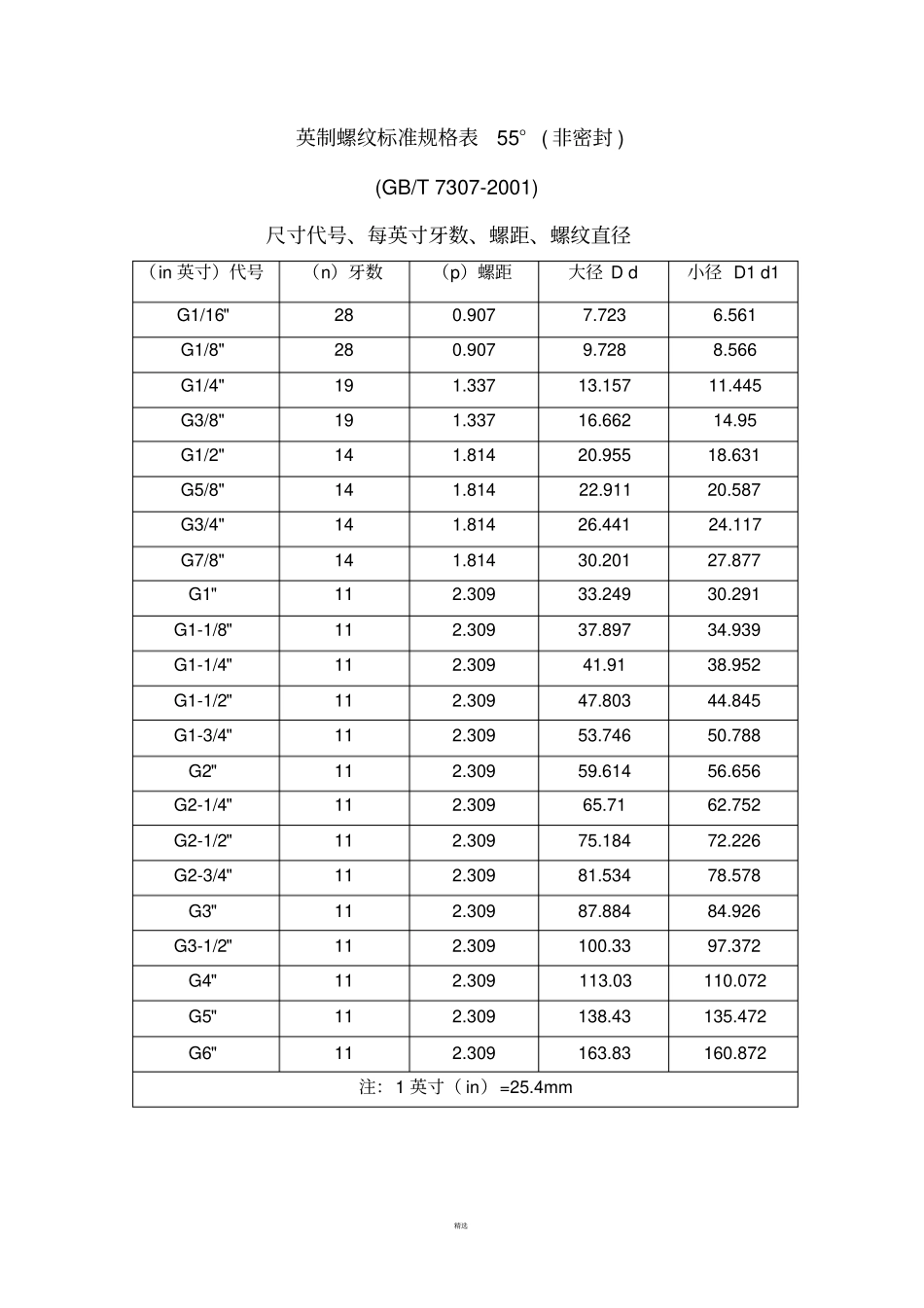

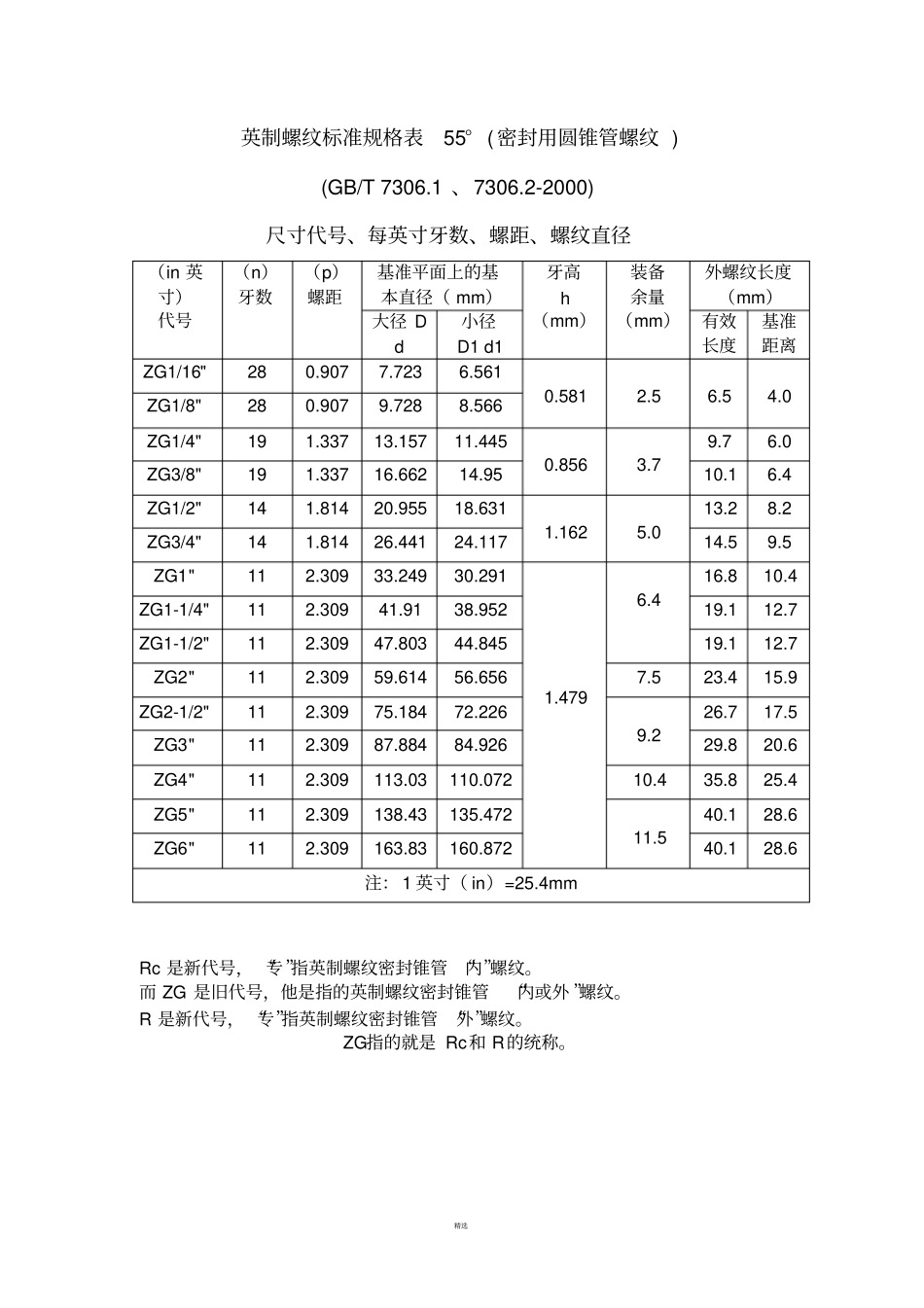

精选英制螺纹标准规格表55° ( 非密封 ) (GB/T 7307-2001)尺寸代号、每英寸牙数、螺距、螺纹直径（in 英寸）代号（n）牙数（p）螺距大径 D d 小径 D1 d1 G1/16"28 0.907 7.723 6.561 G1/8"28 0.907 9.728 8.566 G1/4"19 1.337 13.157 11.445 G3/8"19 1.337 16.662 14.95 G1/2"14 1.814 20.955 18.631 G5/8"14 1.814 22.911 20.587 G3/4"14 1.814 26.441 24.117 G7/8"14 1.814 30.201 27.877 G1"11 2.309 33.249 30.291 G1-1/8"11 2.309 37.897 34.939 G1-1/4"11 2.309 41.91 38.952 G1-1/2"11 2.309 47.803 44.845 G1-3/4"11 2.309 53.746 50.788 G2"11 2.309 59.614 56.656 G2-1/4"11 2.309 65.71 62.752 G2-1/2"11 2.309 75.184 72.226 G2-3/4"11 2.309 81.534 78.578 G3"11 2.309 87.884 84.926 G3-1/2"11 2.309 100.33 97.372 G4"11 2.309 113.03 110.072 G5"11 2.309 138.43 135.472 G6"11 2.309 163.83 160.872 注：1 英寸（ in）=25.4mm 精选英制螺纹标准规格表55° (密封用圆锥管螺纹 ) (GB/T 7306.1 、7306.2-2000)尺寸代号、每英寸牙数、螺距、螺纹直径（in 英寸）代号（n）牙数（p）螺距基准平面上的基本直径（ mm）牙高h （mm）装备余量（mm）外螺纹长度（mm）大径 D d 小径D1 d1 有效长度基准距离ZG1/16"28 0.907 7.723 6.561 0.581 2.5 6.5 4.0 ZG1/8"28 0.907 9.728 8.566 ZG1/4"19 1.337 13.157 11.445 0.856 3.7 9.7 6.0 ZG3/8"19 1.337 16.662 14.95 10.1 6.4 ZG1/2"14 1.814 20.955 18.631 1.162 5.0 13.2 8.2 ZG3/4"14 1.814 26.441 24.117 14.5 9.5 ZG1"11 2.309 33.249 30.291 1.479 6.4 16.8 10.4 ZG1-1/4"11 2.309 41.91 38.952 19.1 12.7 ZG1-1/2"11 2.309 47.803 44.845 19.1 12.7 ZG2"11 2.309 59.614 56.656 7.5 23.4 15.9 ZG2-1/2"11 2.309 75.184 72.226 9.2 26.7 17.5 ZG3"11 2.309 87.884 84.926 29.8 20.6 ZG4"11 2.309 113.03 110.072 10.4 35.8 25.4 ZG5"11 2.309 138.43 135.472 11.5 40.1 28.6 ZG6"11 2.309 163.83 160.872 40.1 28.6 注： 1 英寸（ in）=25.4mm Rc 是新代号， “专”指英制螺纹密封锥管 “内”螺纹。而 ZG 是旧代号，他是指的英制螺纹密封锥管“内或外 ”螺纹。R 是新代号， “专”指英制螺纹密封锥管 “外”螺纹。ZG指的就是 Rc和 R的统称。
