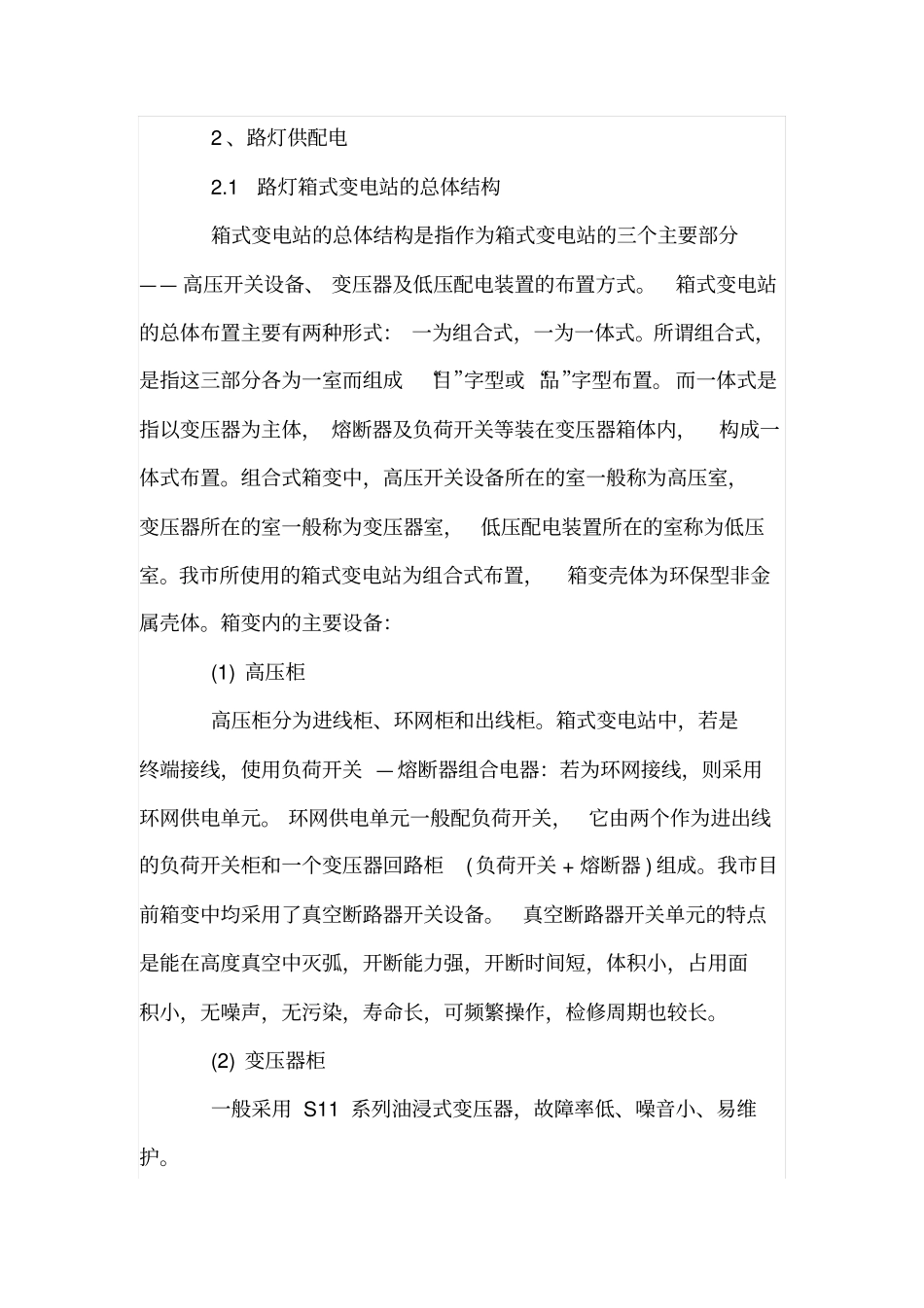

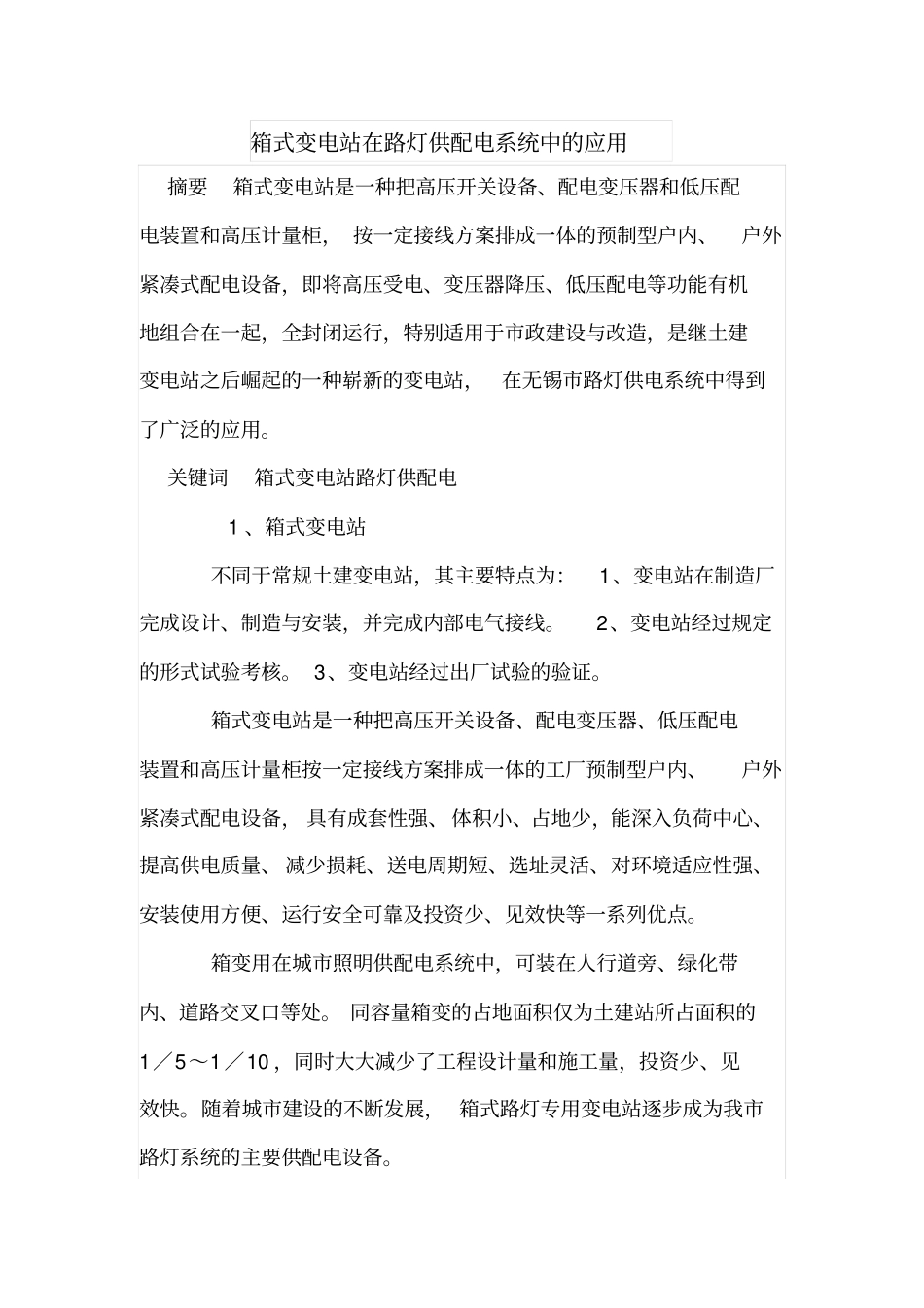

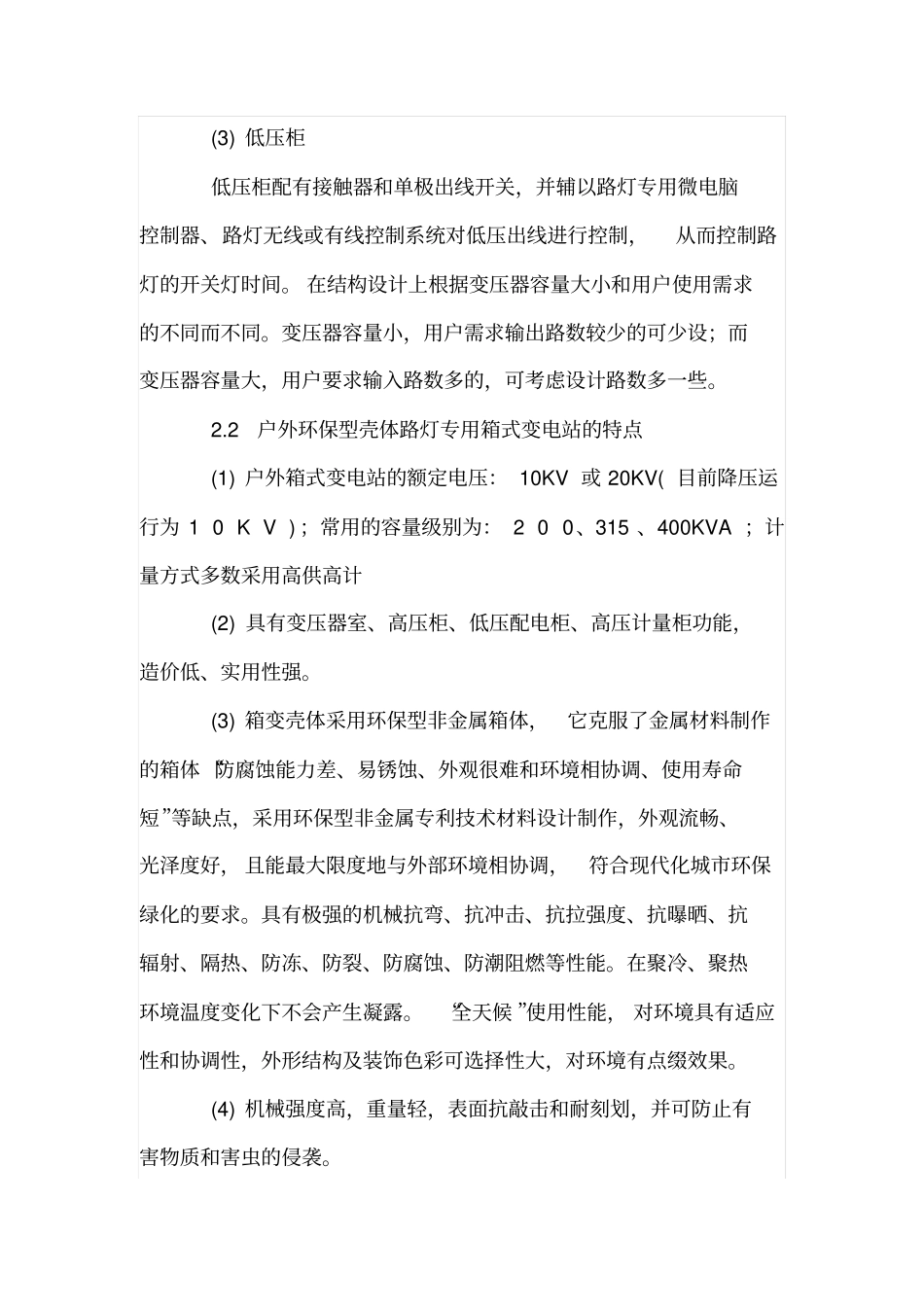

箱式变电站在路灯供配电系统中的应用摘要箱式变电站是一种把高压开关设备、配电变压器和低压配电装置和高压计量柜, 按一定接线方案排成一体的预制型户内、户外紧凑式配电设备,即将高压受电、变压器降压、低压配电等功能有机地组合在一起,全封闭运行,特别适用于市政建设与改造,是继土建变电站之后崛起的一种崭新的变电站,在无锡市路灯供电系统中得到了广泛的应用。关键词箱式变电站路灯供配电 1 、箱式变电站不同于常规土建变电站,其主要特点为:1、变电站在制造厂完成设计、制造与安装,并完成内部电气接线。2、变电站经过规定的形式试验考核。 3、变电站经过出厂试验的验证。箱式变电站是一种把高压开关设备、配电变压器、低压配电装置和高压计量柜按一定接线方案排成一体的工厂预制型户内、户外紧凑式配电设备, 具有成套性强、体积小、占地少,能深入负荷中心、提高供电质量、 减少损耗、送电周期短、选址灵活、对环境适应性强、安装使用方便、运行安全可靠及投资少、见效快等一系列优点。箱变用在城市照明供配电系统中,可装在人行道旁、绿化带内、道路交叉口等处。 同容量箱变的占地面积仅为土建站所占面积的1/5~1 /10 ,同时大大减少了工程设计量和施工量,投资少、见效快。随着城市建设的不断发展, 箱式路灯专用变电站逐步成为我市路灯系统的主要供配电设备。2 、路灯供配电2.1 路灯箱式变电站的总体结构箱式变电站的总体结构是指作为箱式变电站的三个主要部分—— 高压开关设备、 变压器及低压配电装置的布置方式。箱式变电站的总体布置主要有两种形式: 一为组合式,一为一体式。所谓组合式,是指这三部分各为一室而组成“目”字型或 “品”字型布置。而一体式是指以变压器为主体, 熔断器及负荷开关等装在变压器箱体内,构成一体式布置。组合式箱变中,高压开关设备所在的室一般称为高压室,变压器所在的室一般称为变压器室,低压配电装置所在的室称为低压室。我市所使用的箱式变电站为组合式布置,箱变壳体为环保型非金属壳体。箱变内的主要设备:(1) 高压柜高压柜分为进线柜、环网柜和出线柜。箱式变电站中,若是终端接线,使用负荷开关 — 熔断器组合电器:若为环网接线,则采用环网供电单元。 环网供电单元一般配负荷开关,它由两个作为进出线的负荷开关柜和一个变压器回路柜(负荷开关 + 熔断器 ) 组成。我市目前箱变中均采用了真空断路器开关设备。真空断路器开关单元的特点是能在高度真空中灭...
